双自由度气象火箭发射支撑装置结构设计

　　这套双自由度气象火箭发射支撑装置，主要适配中小口径探空火箭的地面发射作业场景，常见于基层气象观测站、人工影响天气作业点、高校大气科学探测试验场地，承担探空载荷发射前的姿态固定、射向调整、发射倾角校准功能，区别于大型航天发射场的固定发射塔架，这类轻量化发射装置更适配机动式、小批量、高频次的气象探测任务，可通过小型货运车辆转运至野外作业点快速部署，无需浇筑固定混凝土地基，对作业场地的平整度要求较低。从功能实现逻辑来看，整套装置设置两个独立运动自由度，分别对应水平方向360度全向回转、发射导轨的俯仰角度调节，两个自由度的运动解耦设计，可让作业人员根据实时高空风场数据、预定弹道轨迹快速调整发射姿态，无需反复挪动装置整体安装位置。

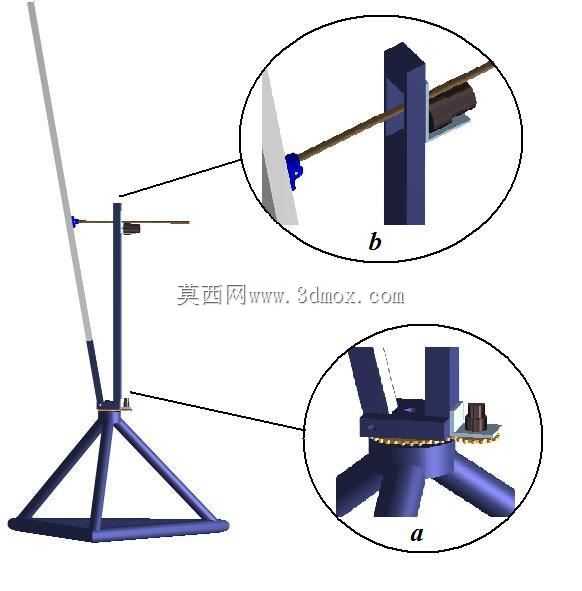

　　其中水平回转模块采用大直径齿圈作为传动核心，齿圈固定在三脚支撑底座的中心连接座上，驱动端通过小齿轮与齿圈啮合，配合直流减速电机提供回转动力，传动间隙控制在0.2度以内，可保证射向调整的精度，避免发射时出现方位偏差；回转支撑面设置耐磨减摩垫片，可承受发射瞬间的后坐力冲击，同时降低回转过程中的摩擦阻力，手动微调模式下单人即可完成方位校准。俯仰调节模块则通过立式支撑臂上的铰接转轴连接发射导轨，转轴位置设置角度锁止机构，可在0到85度俯仰区间内任意角度锁止，适配不同射高要求的气象火箭发射需求，导轨末端设置火箭定位挡块，可保证火箭初始安装位置的一致性，避免火箭在导轨上滑动出现初始姿态偏差。从结构设计思路来看，整套装置采用模块化拆分设计，

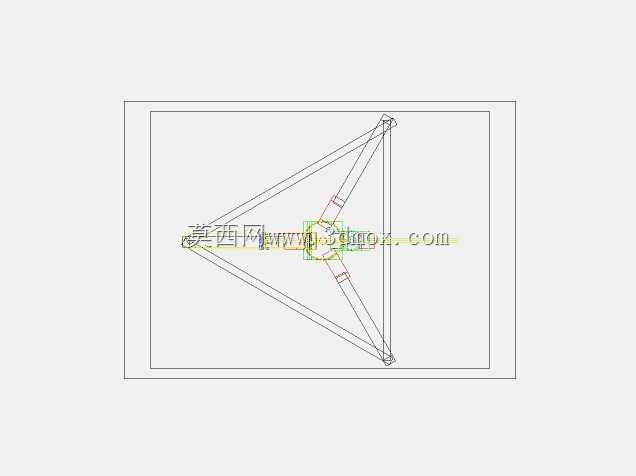

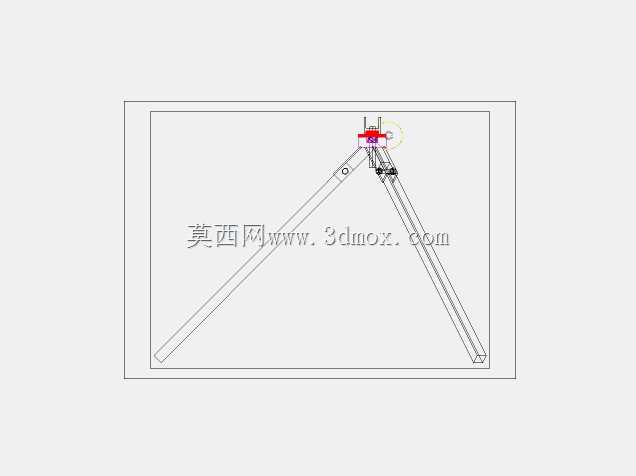

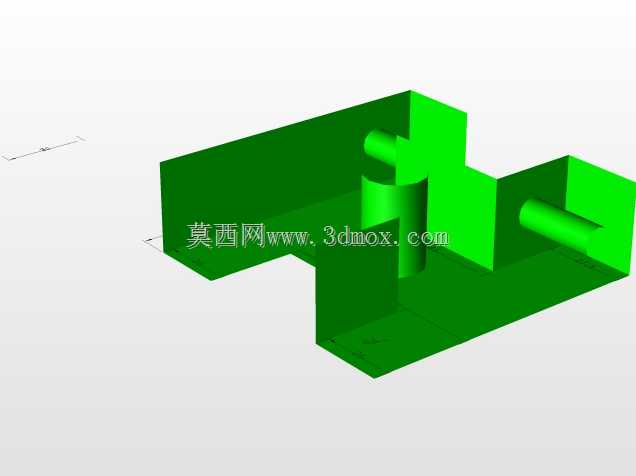

　　三脚支撑底座采用等边角钢焊接成型，三条支腿呈120度均匀分布，支腿末端设置可调高度的支撑脚垫，可在坡度不超过5度的野外场地快速调平，调平完成后支腿可通过地锚钉与地面固定，抵消发射时的后坐倾覆力矩；中心支撑柱采用空心钢管焊接结构，在保证结构刚度的前提下尽可能降低整体重量，单套装置整体重量控制在45公斤以内，两名作业人员即可完成短距离搬运部署。立式支撑臂采用钢板折弯焊接成箱型结构，内部预留电机安装腔与走线空间，俯仰驱动的直流电机安装在支撑臂上部腔体内，通过蜗轮蜗杆机构与俯仰转轴连接，利用蜗轮蜗杆的自锁特性，可在电机断电状态下自动锁止俯仰角度，避免发射震动导致角度偏移。发射导轨采用轻质铝合金型材加工而成，

　　导轨型面与火箭滑块的配合间隙控制在0.1毫米以内，既可以保证火箭出轨时的姿态稳定，又能降低导轨自身重量，减少俯仰模块的负载。从安装边界尺寸来看，三脚支撑底座完全展开时的最大外接圆直径为1200毫米，支腿收拢后最大尺寸不超过300毫米，可放入专用运输箱内转运；装置完全展开后的总高度为1800毫米，最低俯仰角度下的最高点高度不超过2000毫米，可适配常规厢式货车的内部装载空间；水平回转模块的中心安装孔位采用标准法兰接口，可兼容不同规格的俯仰支撑臂更换，适配不同直径的气象火箭发射需求。在细节结构设计上，所有铰接转动位置均设置防尘密封套，避免野外作业时沙尘进入转动间隙造成卡滞，所有外露金属件均做喷塑防腐处理，可适应野外高湿、高盐雾的作业环境；电气走线全部从支撑结构内部空腔穿过，避免发射时高温尾焰灼烧线缆造成控制失效；底座中心位置设置水准泡，可辅助作业人员快速完成装置调平，调平精度可达0.1度每米。整套装置的结构受力经过仿真校核，发射瞬间的最大后坐力作用下，支撑结构的最大变形量不超过0.5毫米，可保证发射姿态的稳定性，不会因结构形变导致火箭出轨偏差。
