基于CFD/ANSYS的瓶体跌落仿真分析模型

　　日常消费领域的瓶装类容器，在运输、搬运、使用全链路中，跌落冲击是引发结构破损、内容物泄漏的核心诱因之一，传统实物跌落试验需要开模打样、反复调整壁厚与加强筋位置，不仅迭代周期长，还难以捕捉冲击瞬间瓶内流体与瓶壁的耦合作用过程，这类耦合作用恰恰是薄壁塑料瓶、玻璃瓶装产品跌落失效的关键影响因素——当瓶体从一定高度坠向硬质接触面时，瓶内液体会在惯性作用下产生瞬时涌动，对瓶体内壁形成附加冲击载荷，和空瓶跌落的纯结构受力状态存在本质差异，单纯依靠结构力学计算无法复现真实失效场景。

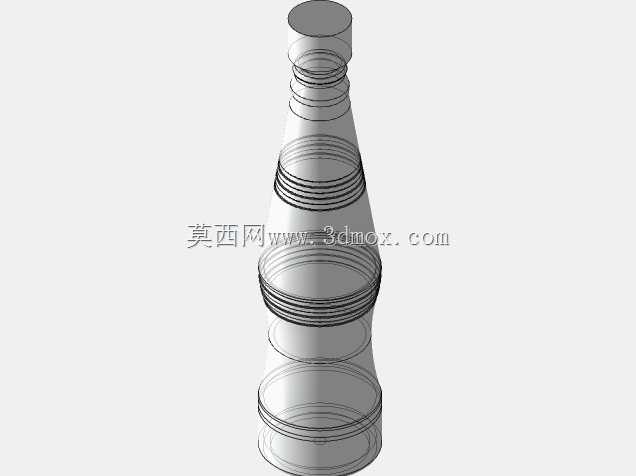

　　这个仿真模型的搭建逻辑，完全贴合瓶装产品实际测试的工况边界，首先在几何处理阶段，对瓶体外形做了合理的工程简化，保留了瓶身主体轮廓、瓶口过渡段、瓶底支撑结构这些核心受力特征，忽略了瓶身表面微小的装饰纹理、标识刻字这类对整体力学响应影响极小的细节，既可以控制网格划分的整体规模，减少不必要的计算资源消耗，又不会因为过度简化导致仿真结果偏离实际情况。流体域的提取严格匹配瓶体内部的实际容腔边界，考虑到跌落过程中瓶内存在气液两相共存的状态，模型中对气相和液相区域做了明确的分区定义，能够准确捕捉冲击瞬间液体自由面的波动形态，以及气液交界面处的压力传递规律。

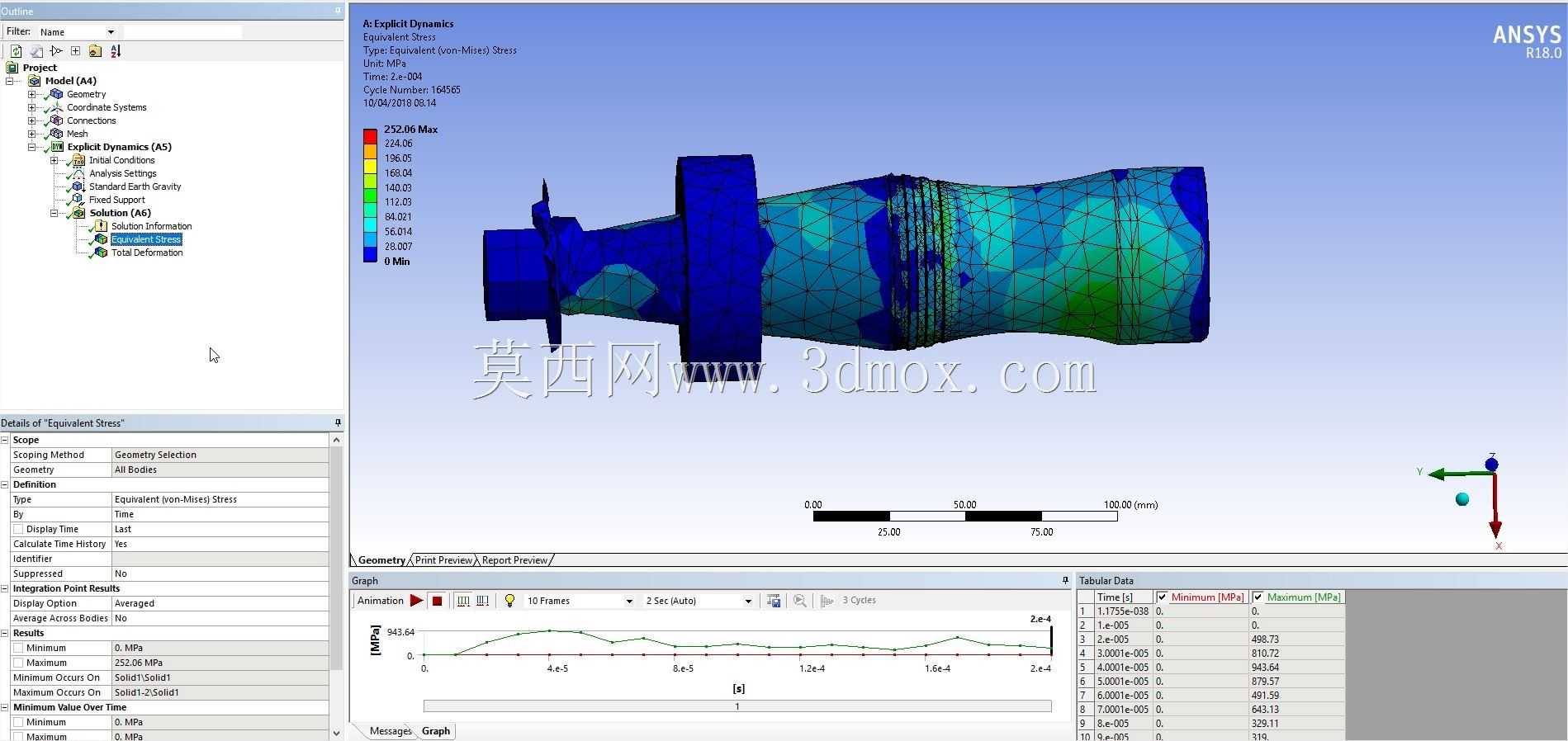

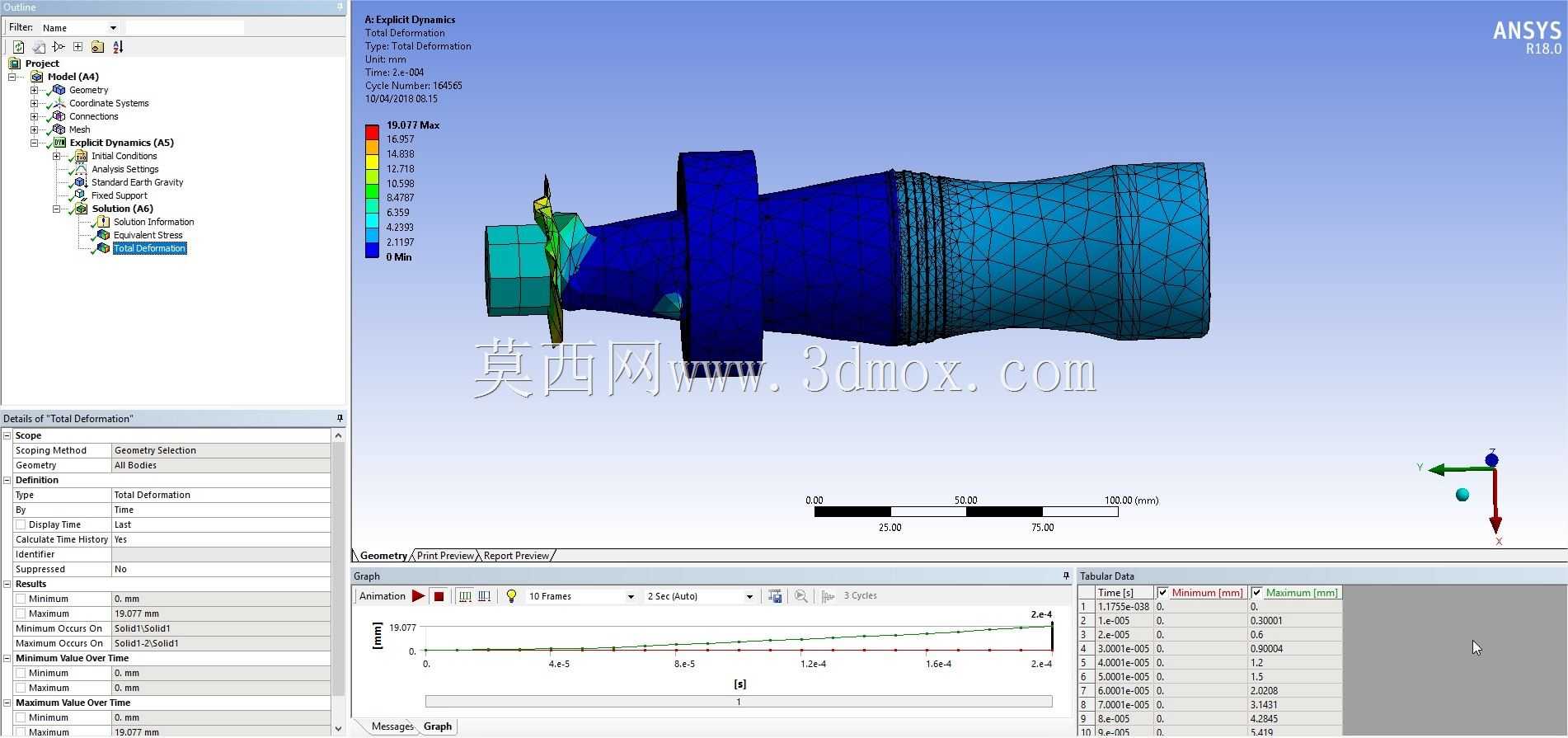

　　从结构设计的验证维度来看，这个模型可以覆盖多类工程验证需求：首先是不同跌落姿态的受力对比，包括瓶底垂直着地、瓶身倾斜侧摔、瓶口磕碰硬质接触面这三类最常见的跌落场景，分别输出不同姿态下瓶壁的应力分布云图、应变集中区域位置，以及瓶内液体的压力波动曲线，设计人员可以直接根据仿真结果调整瓶身的壁厚分布，比如在应力集中的瓶底圆角处、瓶肩过渡位置适当增加壁厚，在受力较小的瓶身中段合理减薄，实现结构强度和材料成本的平衡。其次是不同充装率下的响应差异，瓶内液体充装量从30%到满容的区间内，液体涌动带来的附加载荷变化非常明显，充装率过高时跌落瞬间的液体冲击容易造成瓶底爆裂，充装率过低时运输过程中的液体晃荡又容易引发瓶体疲劳，通过仿真可以快速锁定目标产品的最优充装率区间，不需要开展多轮实物测试。

　　在边界条件的设置上，模型完全还原实际测试的约束状态，将地面设置为刚性固定接触面，定义瓶体与地面之间的接触摩擦系数匹配实际水泥地面、木质托盘等常见接触场景的参数，瓶体材料的本构模型根据实际选用的PET、玻璃等不同材质做对应设置，能够准确反映材料在高速冲击下的塑性变形、脆性断裂等不同失效行为。流体域的计算采用多相流模型，考虑液体的可压缩性以及表面张力的影响，确保冲击瞬间的压力传递计算精度，结构和流体之间采用双向流固耦合算法，实时传递壁面变形和流体压力的交互数据，避免单向耦合带来的计算误差。

　　对于包装结构设计人员来说，这类仿真模型的应用可以大幅缩短产品开发周期，在设计阶段就预判产品的跌落失效风险，减少实物打样的迭代次数，尤其是针对带液体内容物的瓶装产品，流固耦合仿真的结果能够直接指导瓶体加强筋的布局、圆角半径的优化、底部支撑结构的设计，比如很多瓶装产品底部设计的内凹花瓣形结构，就是为了缓冲跌落瞬间的冲击载荷，通过仿真可以直接调整内凹的深度、花瓣的数量和弧度，找到最优的缓冲结构参数。同时模型也可以用于现有产品的失效分析，针对市场反馈的跌落破损问题，通过仿真复现失效过程，定位结构设计的薄弱点，给出针对性的优化方案，不需要反复开展破坏性试验来排查问题。

　　在尺寸边界的处理上，模型的几何参数完全参照常规瓶装容器的尺寸范围搭建，瓶身高度、瓶口直径、瓶身壁厚的参数化设置可以根据实际产品需求快速调整，不需要重新搭建几何模型，只需要修改对应参数就可以快速生成不同规格瓶体的仿真模型，适配饮料瓶、药瓶、日化用品瓶等不同领域的瓶装产品仿真需求。网格划分阶段对瓶底、瓶肩这些应力集中区域做了局部网格加密，在保证计算精度的同时控制整体网格数量，让普通配置的工作站也能顺利完成耦合计算，降低仿真分析的硬件门槛。
