高扭矩膜片式弹性联轴器结构设计

　　在工业传动系统的轴系连接场景中，两轴对中偏差的补偿能力、高扭矩工况下的运行稳定性，始终是传动部件选型的核心考量点。这款膜片式弹性联轴器的结构设计，正是针对空间受限、高温作业环境下的传动需求开发，适配泵、压缩机、电动机等通用工业设备的轴系连接场景，尤其适合无强烈振动、存在轻微安装对中偏差的高扭矩传动场合。

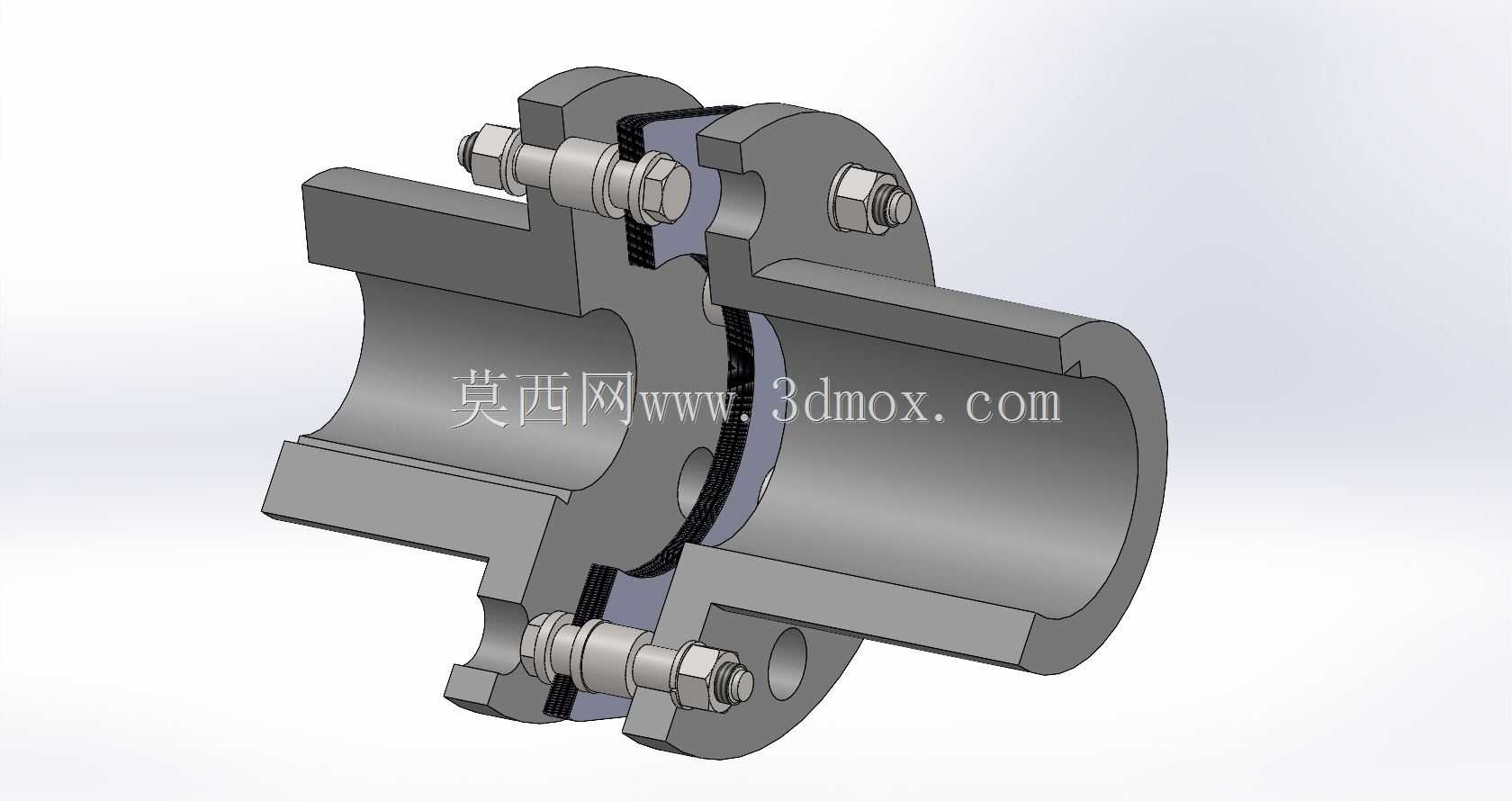

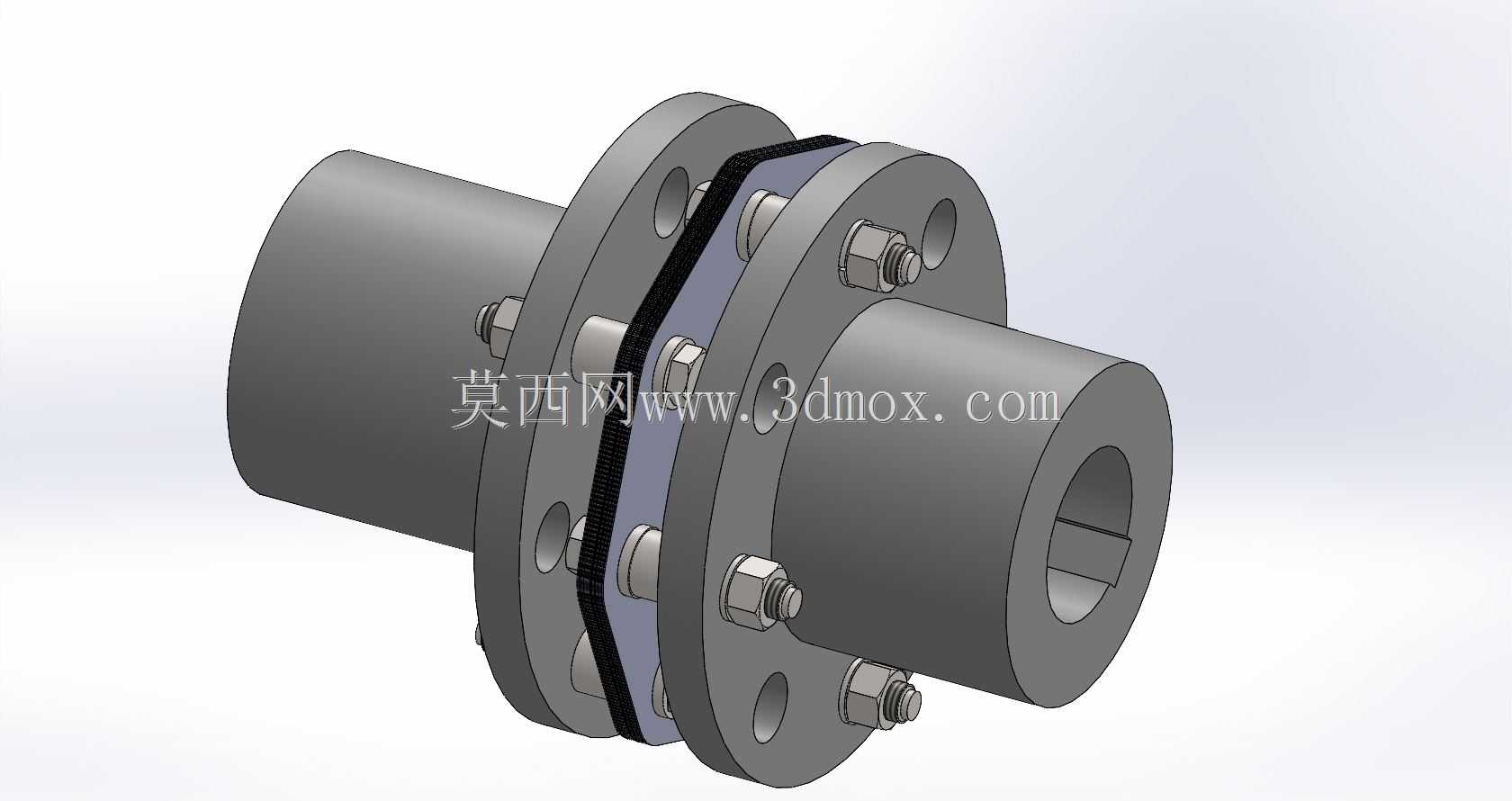

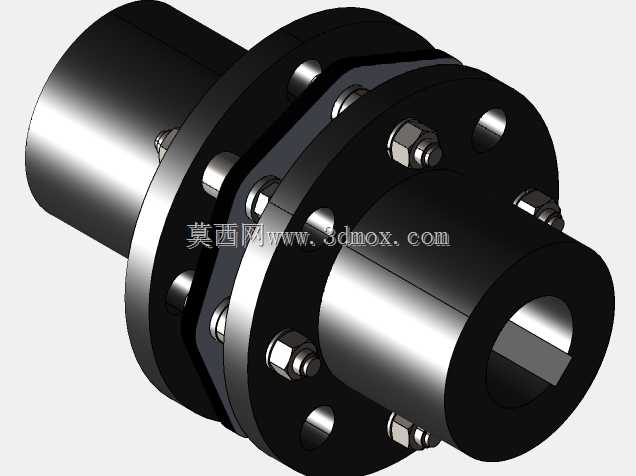

　　从结构设计逻辑来看，该联轴器采用双法兰夹装膜片组的核心结构，两端轴套分别与主动轴、从动轴通过键连接实现周向固定，轴套与对接法兰采用一体化加工结构，减少分体装配带来的形位公差累积。中间的弹性膜片组采用多层叠合的金属膜片结构，通过周向均布的锁紧螺栓将两侧法兰与膜片组夹紧，依靠膜片的弹性变形来补偿两轴间的径向、角向与轴向偏差，相比传统刚性联轴器，不需要在安装时严格保证两轴的绝对对中，大幅降低现场安装调试的精度要求，同时也能抵消设备运行过程中因轴承磨损、基座形变带来的轴系偏移量，避免轴系承受额外的附加弯矩，延长两端支撑轴承与密封件的使用寿命。

　　在功能特性层面，该联轴器无相对滑动的摩擦副，运行过程中不需要额外润滑，不存在润滑油泄漏污染传动介质的风险，尤其适合食品加工、纺织印染等对洁净度有要求的设备传动场景。金属膜片的材质选用耐高温合金钢材，可在较高环境温度下长期保持弹性性能与结构强度，不会像橡胶弹性元件那样出现高温老化、刚度衰减的问题，适配冶金、热力泵站等高温作业区域的设备传动需求。周向均布的螺栓锁紧结构，让扭矩传递过程中各受力点载荷分布均匀，不存在应力集中的薄弱环节，可承受持续的高扭矩输出，同时膜片的弹性阻尼特性可吸收轴系传动过程中的小幅振动，降低传动系统的共振风险。

　　从安装边界与尺寸参数来看，该联轴器的轴孔适配直径覆盖120mm到155mm区间，法兰盘最大外径为290mm，联轴器整体轴向安装长度为200mm，选型时需要预留足够的轴向安装空间，同时要保证轴端插入轴套的深度符合设计要求，避免键连接部位接触长度不足导致的键槽压溃问题。安装过程中需要按对角线顺序逐步拧紧锁紧螺栓，保证各螺栓的预紧力一致，避免膜片组受压不均导致的局部变形过大，影响偏差补偿能力与使用寿命。轴套上的键槽采用标准平键槽设计，可与GB/T1096规定的普通平键直接适配，不需要额外定制非标连接件，降低现场安装的配件采购成本。

　　在实际工程应用中，这类联轴器常被用于离心泵与驱动电机的轴系连接，可抵消泵体运行过程中因流体压力波动带来的轴系窜动，同时补偿电机基座与泵基座安装时的同轴度误差；在容积式压缩机的传动端，该联轴器可传递压缩机工作过程中的持续高扭矩，同时抵消曲轴往复运动带来的小幅轴系振动，避免振动传递到电机端导致电机轴承过早损坏。相比齿式联轴器，该结构没有齿面磨损的问题，长期运行的维护工作量极低，不需要定期加注润滑脂、检查齿面磨损情况，适合安装位置隐蔽、日常维护不便的传动点位。

　　建模过程中，需要重点保证法兰端螺栓孔的位置度公差，膜片组的叠层厚度与法兰夹紧间隙的配合尺寸，轴套键槽的对称度公差，这些形位公差直接决定联轴器装配后的动平衡精度，高转速工况下如果动平衡精度不足，会带来额外的振动与噪声，严重时甚至会导致膜片疲劳断裂。同时建模时需要还原螺栓与螺母的防松结构，高扭矩传动场景下螺栓防松是可靠性设计的关键，通常采用锁紧垫片或者螺纹锁固胶的防松形式，避免运行过程中螺栓松动导致的传动失效。
