橡胶衬里工况专用多叶式搅拌轴结构

　　在湿法冶金、化工防腐、矿山泥浆处理这类带橡胶衬里的反应槽、储槽内部，搅拌轴是整套搅拌系统的核心传动承载部件，这类工况的介质普遍带有弱腐蚀性、含固体颗粒，槽体内壁铺设的橡胶衬层对搅拌部件的运行摆幅、外缘间隙都有严格要求，一旦轴端跳动量过大，桨叶剐蹭衬层就会造成防腐层破损，后续维修需要清空槽体、重新衬胶，停机损失远高于常规搅拌设备故障。这款搅拌轴的设计首先围绕衬胶槽的安装边界做了适配，轴身采用等直径圆钢加工，一端预留的法兰连接端可以直接和减速机组的输出轴套对接，安装时不需要额外加工转接结构，轴身的直线度公差控制在千分之一以内，长径比匹配常规3-15立方衬胶槽的安装深度，桨叶外缘和槽壁衬层的预留间隙控制在80-120mm，

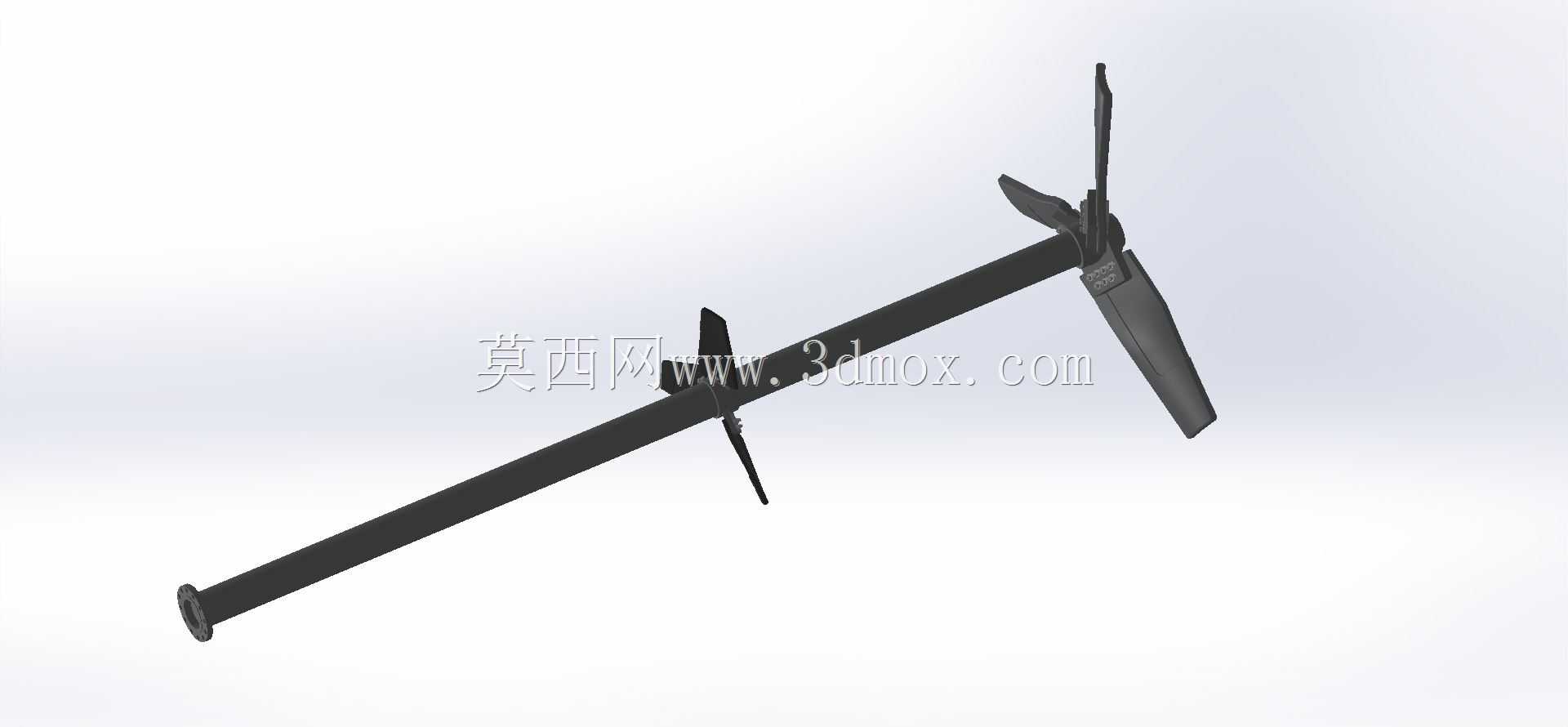

　　既不会因为间隙过大造成槽壁附近介质滞留分层，也不会因为间隙过小在运行晃动时剐蹭橡胶衬层。轴上布置的两组桨叶采用不同的叶型设计，靠近轴下端的主搅拌叶采用宽幅斜桨结构，安装角度设定为45度，运行时可以推动槽内介质形成轴向大循环，把槽底沉积的泥浆、浓缩液固相颗粒向上带动，避免底部积料压槽；靠近轴中部的辅助桨叶采用窄幅折叶结构，主要作用是打散上层介质的抱团絮团，提升混合均匀度，两组桨叶的安装位置避开了槽内的进料管、测温探头等内件的安装区域，不会在安装时出现干涉。从结构设计细节来看，桨叶和轴身的连接采用抱箍式焊接结构，所有焊接位置都做了圆弧过渡打磨，没有尖锐棱角，后续做防腐衬胶或者衬塑处理时可以保证涂层附着均匀，

　　不会出现应力集中导致的涂层脱落；轴端的连接法兰做了止口定位设计，和减速机输出端对接时可以保证同轴度，降低运行时的径向跳动，减少轴封位置的磨损。实际选型应用时，需要根据槽体的实际深度调整轴身的总长，根据介质的固相含量调整桨叶的厚度，针对含固量超过30%的泥浆工况，可以在轴下端增加一组底轴承支撑，降低长轴运行时的挠度，避免轴身晃动；针对腐蚀性更强的工况，可以在轴身和桨叶表面整体衬橡胶或者喷涂防腐涂层，和槽体的衬层形成统一的防腐体系。这类搅拌轴和普通钢制搅拌轴的核心差异在于，所有结构设计都围绕衬胶槽的特殊工况做了优化，没有多余的突出结构，所有外缘都做了倒角处理，安装时不会刮碰槽壁的橡胶衬层，

　　运行时的流场设计兼顾了底部防沉积和上层混合的需求，不需要额外加装挡板就能达到较好的混合效果，适合在有色金属冶炼的浸出槽、矿山尾矿浓缩槽、化工防腐混合槽这类带橡胶衬里的设备上配套使用，安装时只需要保证轴的垂直度偏差不超过千分之零点五，紧固连接螺栓后就可以空载试机，空载运行时的轴承温升不超过40摄氏度即可投料运行，日常维护只需要定期检查轴封位置的泄漏情况、桨叶连接螺栓的紧固力矩，不需要做额外的拆解保养。
