V带传动式水环真空泵结构设计

　　在化工、造纸、食品加工、矿山选矿等生产场景中，负压工况的稳定获取是很多工艺环节落地的核心前提，V带传动的水环真空泵，正是这类场景里适配性极强的通用负压获取设备。不同于直联泵的刚性传动匹配逻辑，V带传动结构给泵组的速比调整留出了充足空间，现场安装时不需要严格匹配电机输出轴与泵轴的同轴度公差，带体本身的缓冲特性还能吸收泵启停阶段的冲击载荷，降低叶轮与泵轴连接位置的疲劳应力，延长核心转动部件的使用寿命。

　　从实际用途来看，这类泵主要承担工艺系统内的不凝性气体抽取工作，可在进气口混入一定量的工艺液体，不会像油泵那样对进气洁净度有严苛要求，尤其适合造纸行业的纸页脱水、化工反应釜的负压抽料、煤矿井下的瓦斯抽排、食品加工环节的真空浸渍这类工况，泵体本身的过流部件采用铸铁材质铸造，可适配弱腐蚀性气体的输送需求，只要配套工作液的循环冷却系统到位，就能实现长时间连续运行。

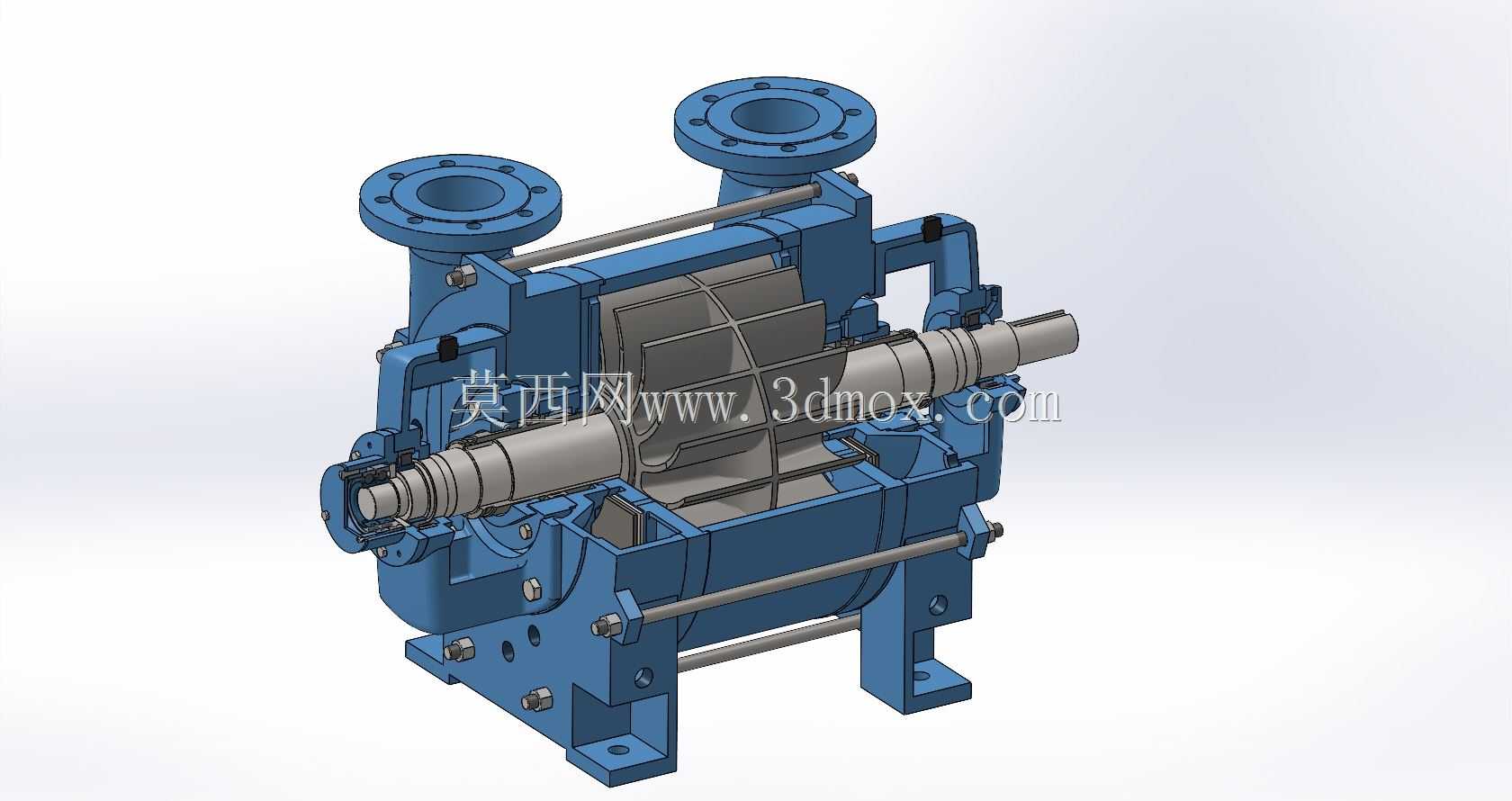

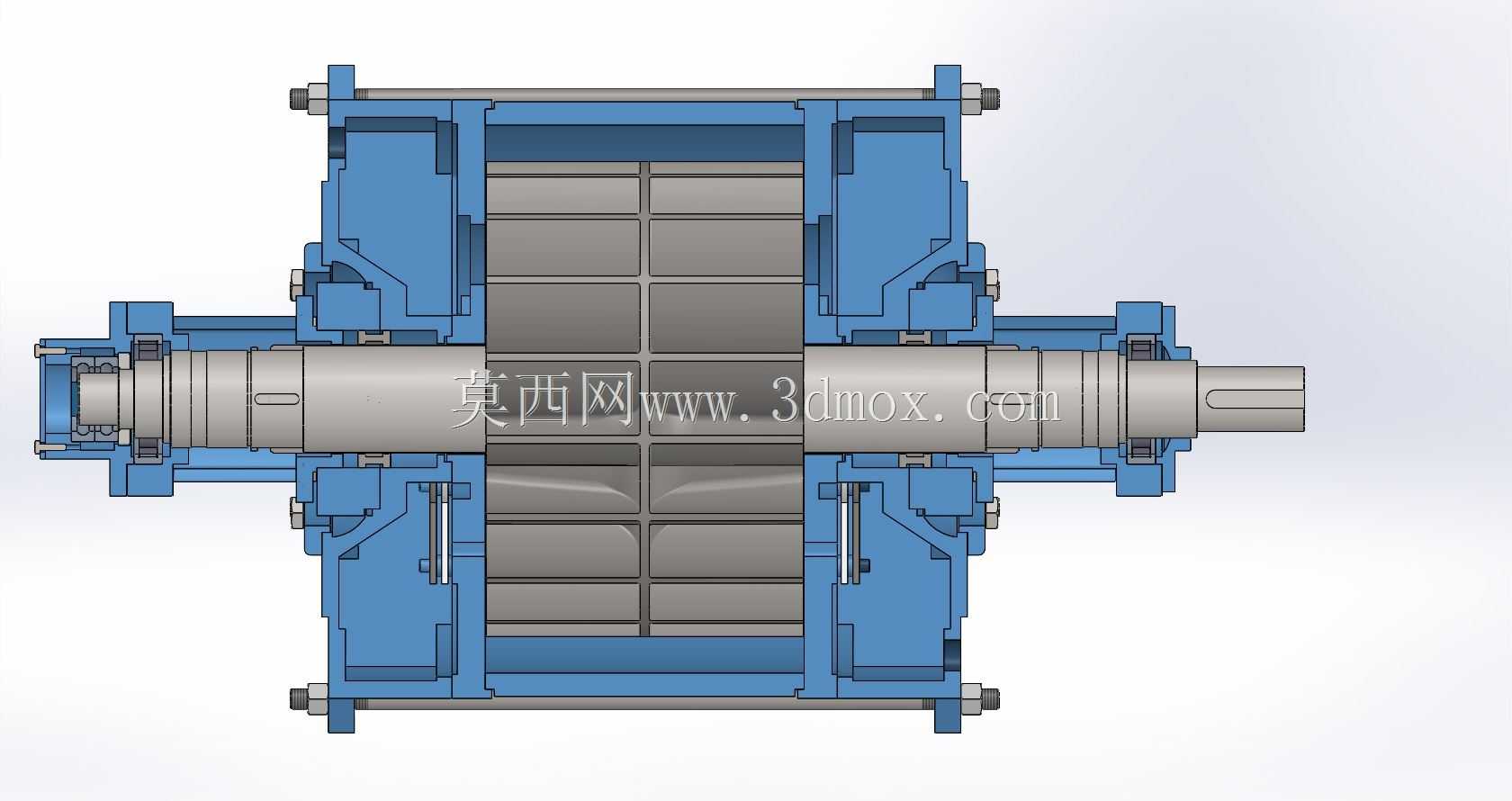

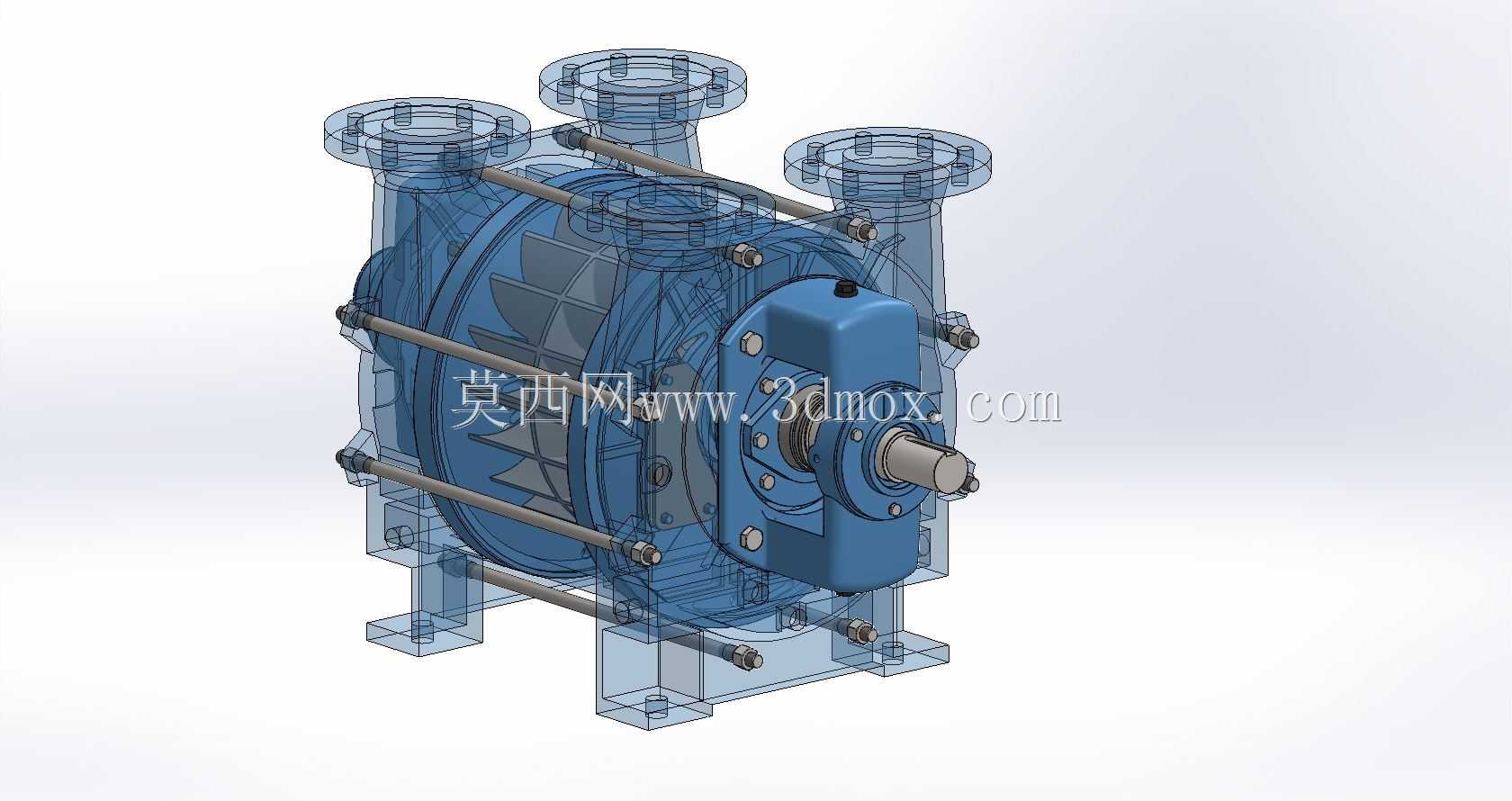

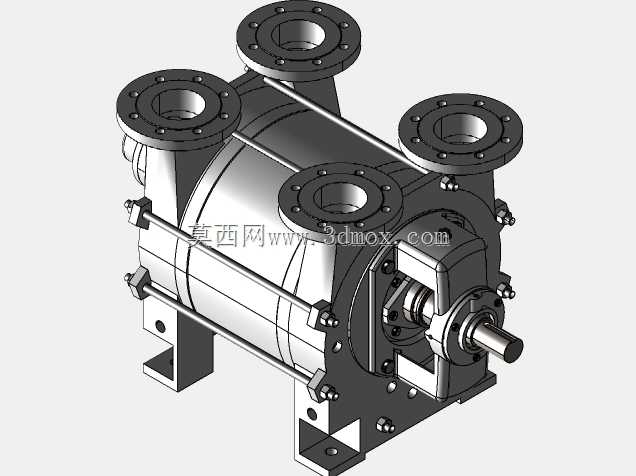

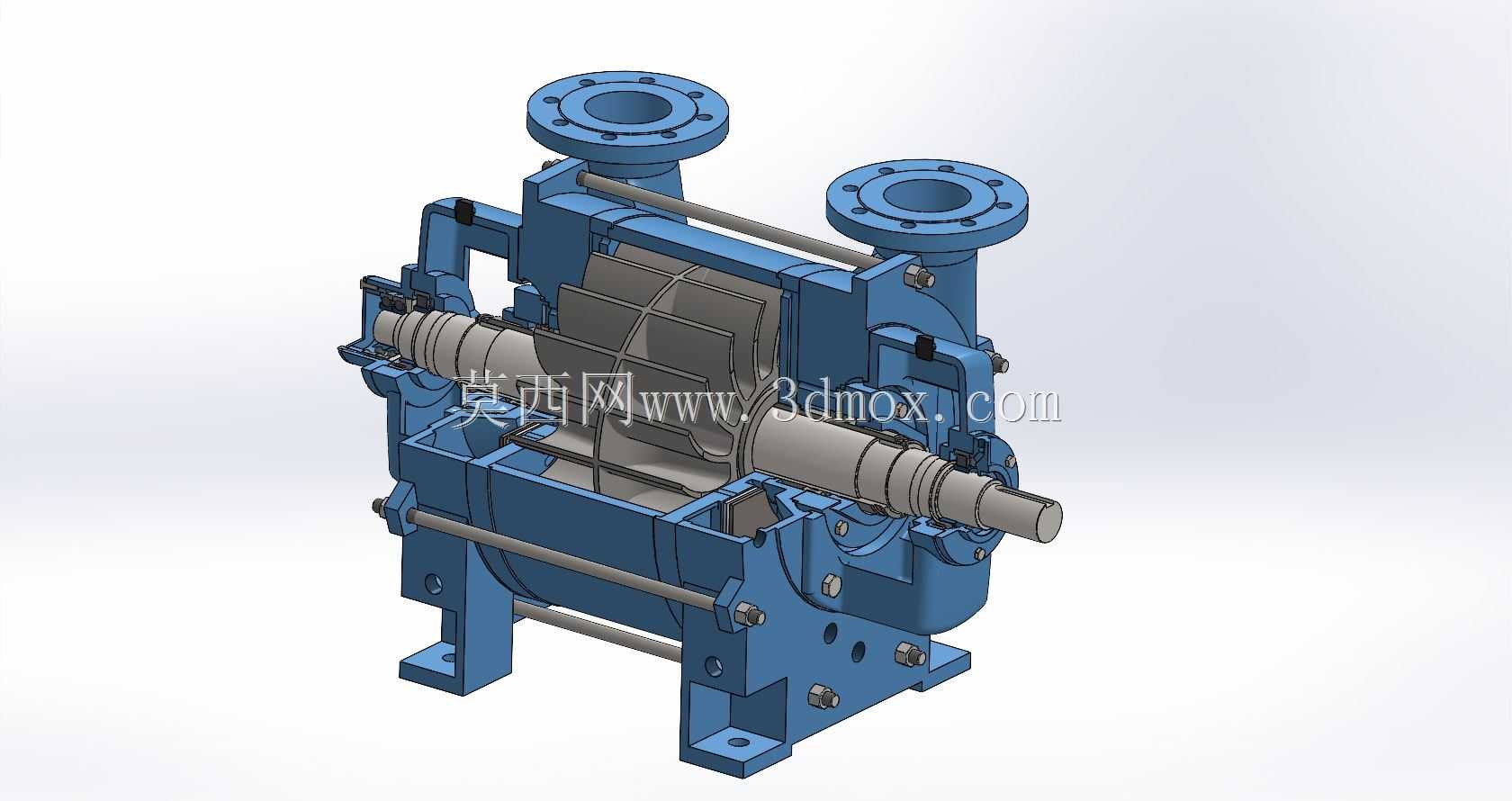

　　这款泵的结构设计完全围绕水环泵的工作逻辑展开，泵体采用上下剖分的壳体结构，两侧分别设置进排气法兰接口，法兰端面的密封槽预留了O型圈安装位置，可保证负压状态下的壳体气密性，避免外界空气漏入影响真空度指标。叶轮采用径向直叶片结构，安装在泵腔的偏心位置，泵轴穿入泵腔的位置设置了多级填料密封结构，可防止工作液沿轴向外漏，同时阻挡外界空气进入泵腔。V带轮设置在泵轴的动力输入端，带轮与轴之间采用平键连接传递扭矩，端盖位置设置了锁紧螺母，可限制带轮的轴向窜动，避免带传动过程中出现掉带、偏磨的问题。泵体底部设置了一体化的安装支座，支座上预留了地脚螺栓安装孔，可直接将泵组固定在混凝土基础或者钢制机架上，支座的加强筋结构与泵体壳体一体铸造，可承受泵运行过程中的振动载荷，避免长期运行出现支座开裂的问题。

　　从安装边界来看，泵体两侧的进排气法兰采用标准PN10压力等级的法兰尺寸，现场配管时不需要额外制作过渡接头，只要匹配对应通径的管道即可完成连接。泵轴的伸出端长度预留了足够的带轮安装与调整空间，现场更换V带时不需要拆解泵体壳体，只要松开电机底座的调整螺栓，就能完成带体的更换与张紧度调整，大幅降低现场维护的工作量。泵腔侧面预留了工作液加注与排放接口，开机前可通过加注口向泵腔内注入规定液位的工作液，停机检修时可通过排放口排空泵腔内的积液，避免冬季低温环境下积液冻裂泵壳。

　　设计过程中重点考量了转动部件的动平衡余量，叶轮在装配前都做了动平衡校正，将剩余不平衡量控制在允许范围内，降低泵运行过程中的振动幅值，同时泵轴的两个支撑点采用滚动轴承结构，轴承座与泵体之间设置了密封隔离腔，可防止泵腔内的工作液渗入轴承位置破坏润滑脂性能，延长轴承的维护周期。两侧的泵盖与泵体之间采用止口定位，装配时可快速保证泵腔的同轴度，不需要反复调整位置就能满足装配公差要求，降低装配环节的人工耗时。泵体上的拉杆螺栓采用对称布置的方式，可均匀压紧泵盖与泵体之间的密封垫，避免局部压紧力不足导致的漏气、漏液问题，同时拉杆的预紧力有明确的扭矩要求，可防止运行过程中螺栓松动导致的密封失效。

　　在实际选型匹配时，这类V带传动的真空泵可通过更换不同直径的带轮调整泵的运行转速，不需要更换泵体本身就能适配不同抽气量、不同真空度的工况需求，相比固定转速的直联泵，现场适配的灵活性更高，尤其适合工艺参数存在调整空间的中小产能生产线，不需要为了工况波动更换整台泵组，只需要调整传动比就能满足新的工艺要求，大幅降低产线调整的设备投入成本。
