液下立式排污离心泵三维结构设计

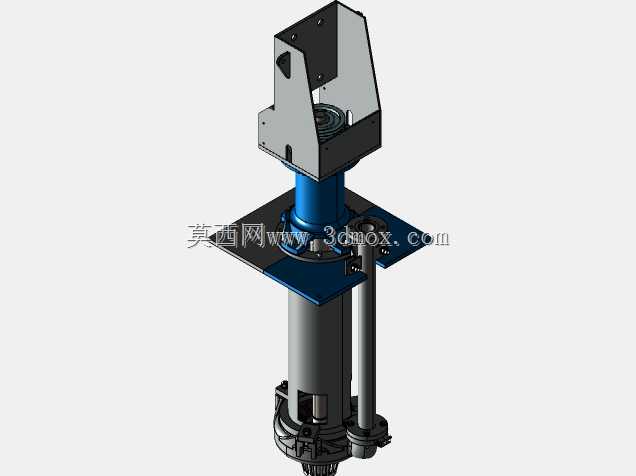

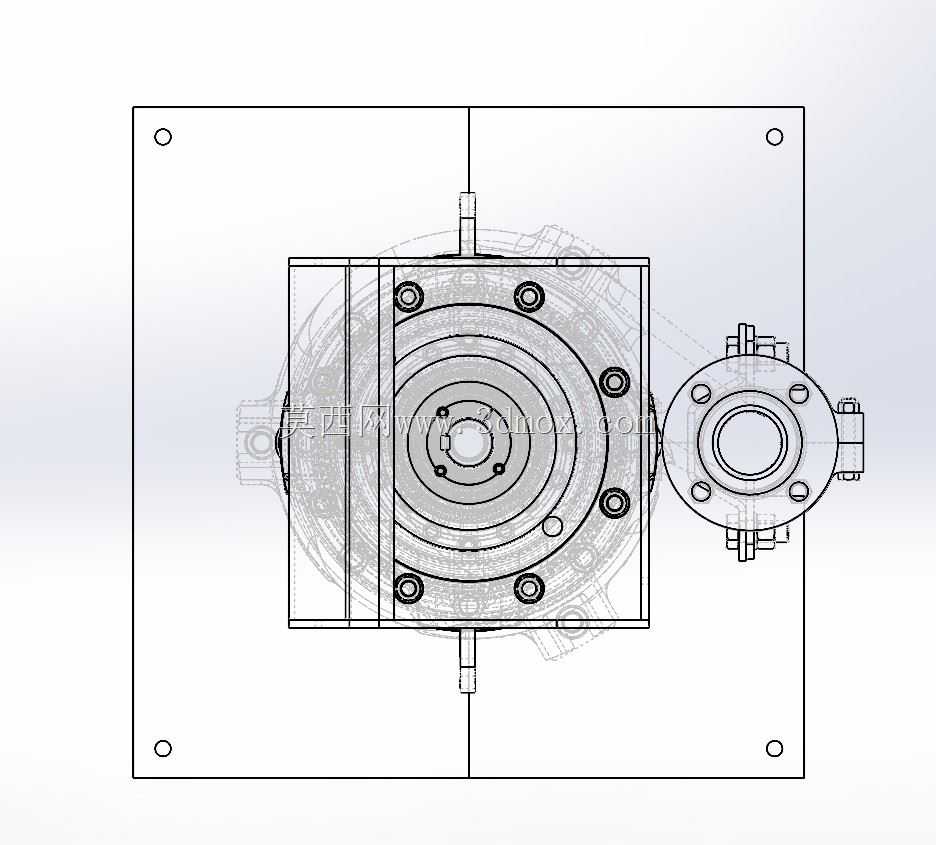

　　做液下泵结构设计快十年，这类立式液下排污泵的建模核心从来不是把外观堆出来，而是要把安装边界、液下受力、过流部件的匹配逻辑全部落到三维坐标里，不然模型拿出去根本没法用于选型校核或者结构改型。先从安装场景说，这类泵是直接架在集水坑、污水池、选矿浓缩池的顶部盖板上的，安装板的开孔尺寸、液下插入深度是建模时最先要卡的硬边界——很多新手建模上来先画叶轮泵壳，最后才发现支撑盘尺寸和现场预留的安装孔对不上，液下长度要么伸不到最低液位以下造成气蚀，要么太长导致轴系挠度超标运行晃振。我做这个模型的时候，先把安装法兰盘的基准面定在Z轴零点，往下的液下段长度严格按照常规2.5米扬程对应的液下深度做参数化关联，支撑盘上的安装螺栓孔位、出口法兰的对接尺寸全部按通用管路标准做了约束，保证导出的工程图能直接给现场做预埋参考。

　　再讲实际用途，这类泵和普通卧式清水泵不一样，它的驱动电机是完全在液面以上的，泵头整个浸没在待输送介质里，不需要灌泵引水，开机就能抽，专门对付那些带纤维、固体颗粒的介质——比如市政污水厂的进水泵房、选矿厂的尾矿坑、化工厂的废水收集池，还有洗煤厂的煤泥输送场景，介质里混着碎布、矿粒、煤渣这些东西，普通卧式泵很容易封漏或者叶轮卡塞，这种液下立式的结构就避开了轴封长期接触磨蚀性介质的问题。模型里我特意把过流部件的壁厚做了加厚处理，叶轮用的是半开式结构，流道做的宽流道设计，避免长纤维缠绕，泵壳底部的吸入口做了圆弧过渡，减少大颗粒进入时的卡滞概率。

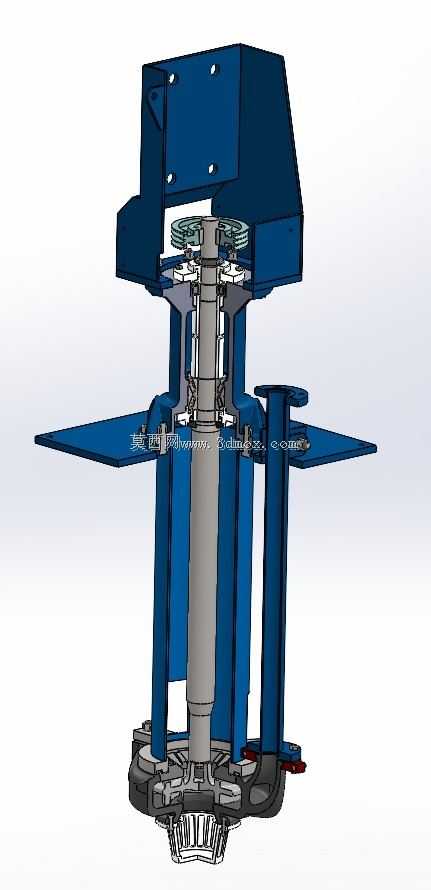

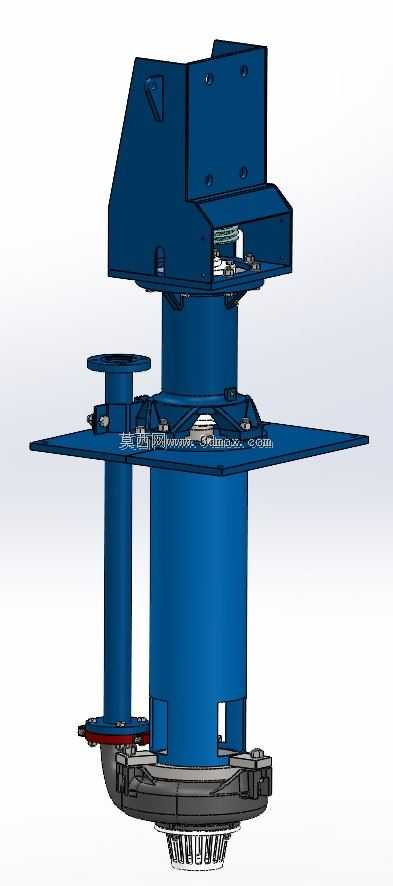

　　说功能特性的设计逻辑，这个泵的轴系是分两段做的，液下段和电机输出轴之间用联轴器连接，中间的支撑管柱不仅走输送的介质，同时承担轴系的径向支撑——我在建模的时候在支撑管柱内部加了两处滑动轴承的安装位，轴承位置选在距离叶轮1/3液下长度和2/3液下长度的位置，刚好把轴的挠度控制在允许范围内，避免运行时叶轮扫膛。出口管是单独沿着支撑管柱侧面布置的，从泵壳的出口一路往上接出到安装板以上的法兰面，不用在池壁额外开孔接管，现场安装的时候只要把泵往盖板上一落，接好出口管和电机线就能用，安装工作量比卧式潜水泵少很多。另外模型里的电机安装座做了加高处理，避免池面的溅水或者冷凝水进到电机接线盒里，电机座和支撑盘之间加了加强筋，毕竟电机加上泵头的重量不小，长期运行如果支撑刚度不够很容易造成连接螺栓疲劳断裂。

　　很多人做这类泵的模型容易忽略安装检修的边界，我在建模的时候特意把各个连接法兰的螺栓操作空间留了出来，比如泵壳和支撑管的连接法兰位置，预留了足够的扳手操作空间，不用拆整个泵就能把下泵段拆下来更换叶轮或者耐磨板；安装盘上的吊环孔位置也做了重心校核，整个泵吊起来的时候能保持垂直，不会往一侧倾斜卡到池壁开孔。另外过流部件的耐磨设计也在模型里做了体现，叶轮和泵壳之间的间隙留了调整余量，耐磨板是可更换的结构，不用整个换泵壳就能调整叶轮间隙，维持泵的运行效率，毕竟输送含固体颗粒的介质的时候，磨损是不可避免的，结构设计的时候就要提前考虑易损件的更换便利性，不能把模型做成一个不可拆分的整体。

　　从选型适配的角度说，这个模型的参数是对应流量60立方每小时、扬程25米的常用工况，进出口管径的匹配是按照经济流速选的，出口管内流速控制在2m/s左右，避免流速太快造成管路磨损太快，也不会因为流速太慢导致固体颗粒在管里沉积堵管。液下部分的所有外露棱角都做了圆角处理，一是避免安装的时候刮伤施工人员，二是减少介质里的纤维挂在棱角上缠绕堆积。整个模型的装配约束全部用的是同轴、面贴合的实际装配约束，没有用固定约束凑数，不管是做运动仿真检查叶轮和泵壳的间隙，还是导出二维工程图做生产加工，都能直接用，不会出现装配干涉的问题。
