单级卧式离心泵整机结构三维数模

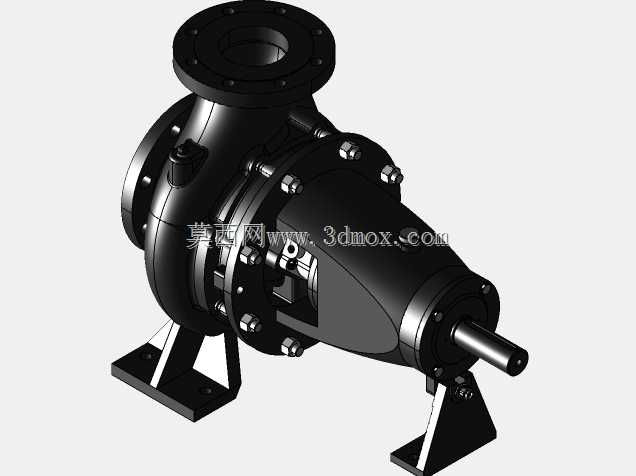

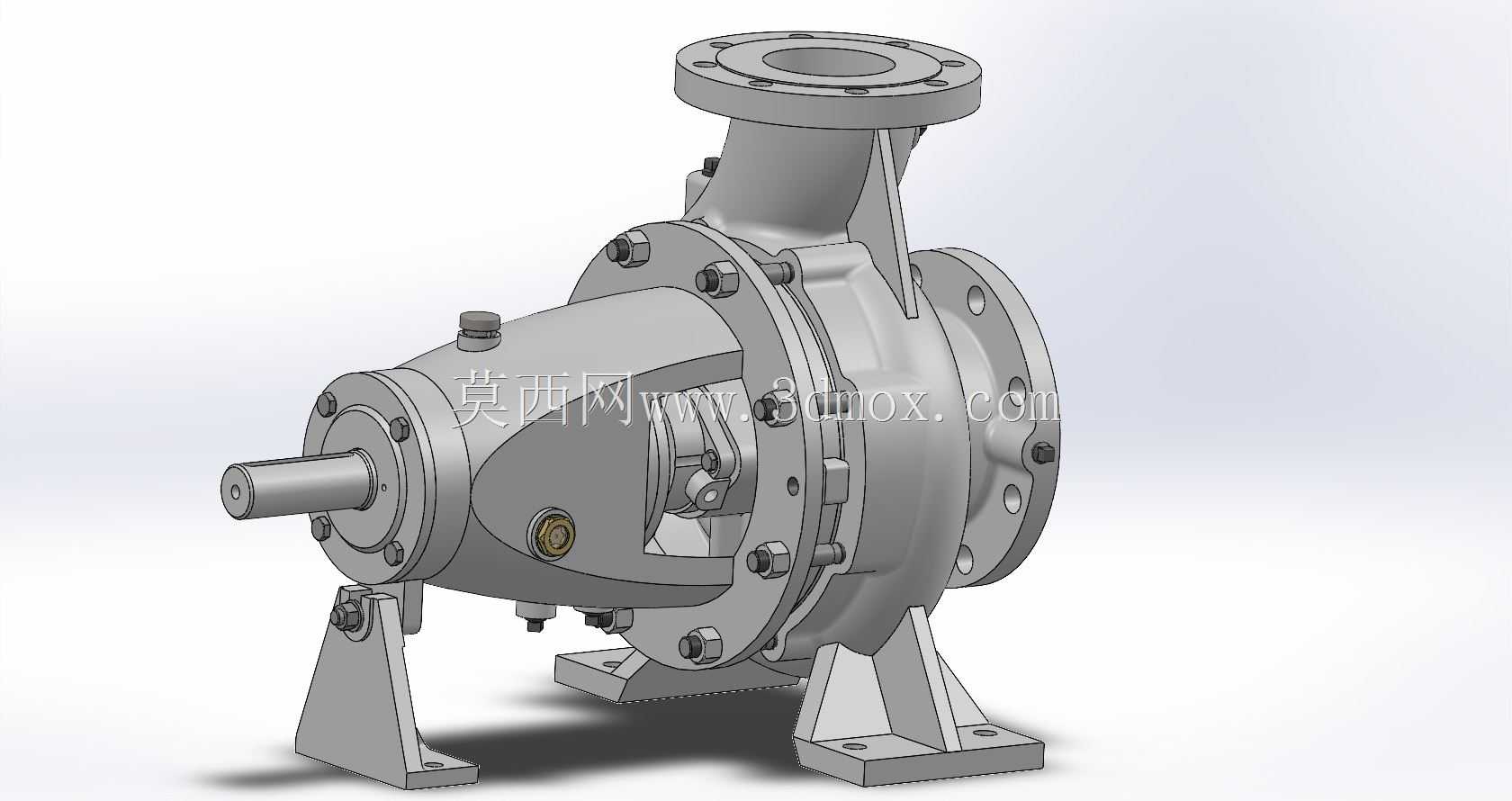

　　在市政供水、暖通循环、化工流体输送、农田排灌等诸多工程场景里，卧式单级离心泵是应用覆盖面极广的流体输送设备，这套三维数模完整还原了125-250规格离心泵的全部结构细节，可直接用于结构校核、管路配套设计、教学演示等场景。从实际工程落地的角度看，这类泵的安装边界需要在设计阶段就充分匹配现场条件：整机采用脚座式安装结构，两个对称布置的铸铁支脚直接落地固定，安装时需要保证基础平面的平面度误差控制在每米0.1mm以内，避免泵轴与驱动机轴对中偏差过大引发的振动、密封过早失效问题。泵的进出口均采用法兰连接结构，进口为轴向水平布置，出口为垂直向上布置，法兰的螺栓孔分布、密封面尺寸完全匹配对应压力等级的管路法兰标准，设计管路走向时可以直接调用数模里的法兰接口做干涉检查，不用反复核对二维图纸的尺寸参数。

　　从功能实现的逻辑来看，这套数模完整呈现了离心泵的能量传递路径：动力从轴伸端输入，通过平键连接带动叶轮高速旋转，流体沿轴向进入叶轮腔室后，在叶片的推动下获得动能与压能，随后通过蜗壳形泵腔的流道扩压，将部分动能转化为压力能后从出口排出。数模里的叶轮采用闭式结构，前后盖板与扭曲叶片一体成型，这种结构的叶轮在输送清水或物理化学性质与水相近的流体时效率更高，适合大流量中等扬程的工况；叶轮与泵轴之间采用轴套定位，既可以避免轴直接与介质接触产生磨损，也方便后期维护时更换易损件，不用整体更换泵轴。

　　密封结构的设计是离心泵长期稳定运行的关键，这套数模里同时呈现了机械密封与腔体密封的细节：泵轴与泵体之间的动密封采用集装式机械密封结构，密封腔的冷却、冲洗通道在泵体上直接铸造成型，不需要额外外接管路就能实现密封面的润滑冷却，适合常规工况下的长期运行；泵体与泵盖之间的静密封采用耐油橡胶石棉垫，密封面的加工粗糙度、螺栓的预紧间距都在数模里做了准确还原，装配时按照对角线顺序分次拧紧螺栓，就能保证静密封面无渗漏。泵体上还预留了排气螺塞、放水螺塞的安装位置，首次启动前可以通过排气螺塞排净泵腔内的空气，避免气缚现象导致泵无法正常抽送流体，冬季停机时可以打开放水螺塞排空泵腔内的存水，防止冻裂泵体。

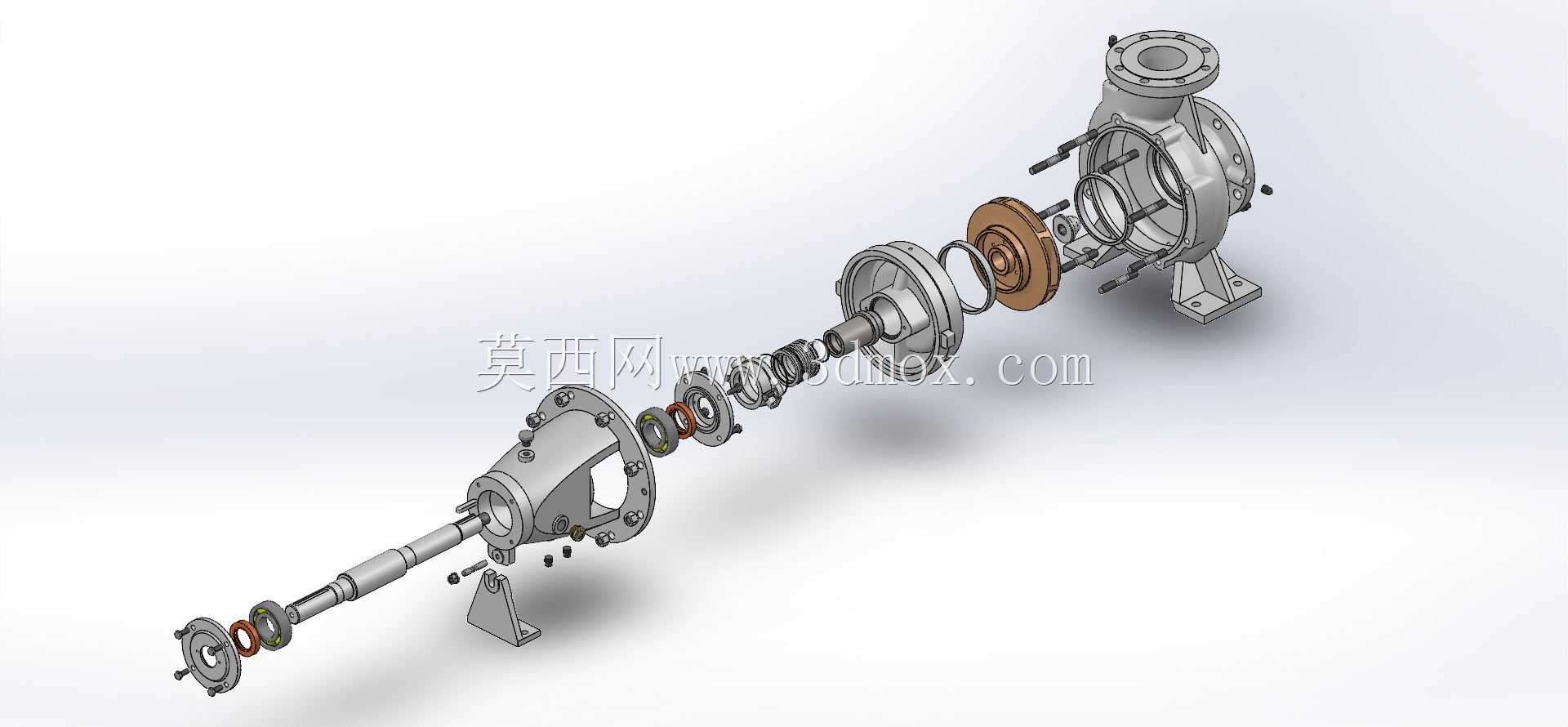

　　支撑结构的设计也充分考虑了运行稳定性：泵轴的支撑采用两套深沟球轴承，分别布置在轴承座的两端，轴承采用油脂润滑，轴承端盖上设置了防尘密封结构，既可以防止润滑脂泄漏，也能阻挡外界的粉尘进入轴承腔；轴承座与泵体采用一体化铸造结构，相比分体式结构的同轴度更好，运行时的振动更小。整套数模的所有零件都做了装配约束，转动叶轮可以直观看到内部的运动关系，做结构设计时可以直接拆解查看每个零件的配合公差、安装顺序，不管是做新泵的改型设计，还是做现有设备的维护培训，都能提供准确的结构参考。在做泵站布置设计时，调用这套数模可以直接预留检修空间：泵的轴伸端需要预留至少相当于泵轴长度的检修空间，方便后期更换机械密封、轴承等易损件，泵的上方需要预留足够的吊装空间，方便整泵吊装就位或拆解检修。
