庆鸿CM655Z电火花线切割加工设备结构

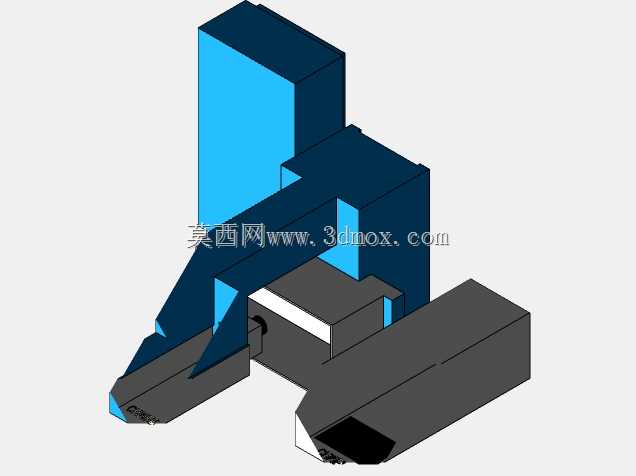

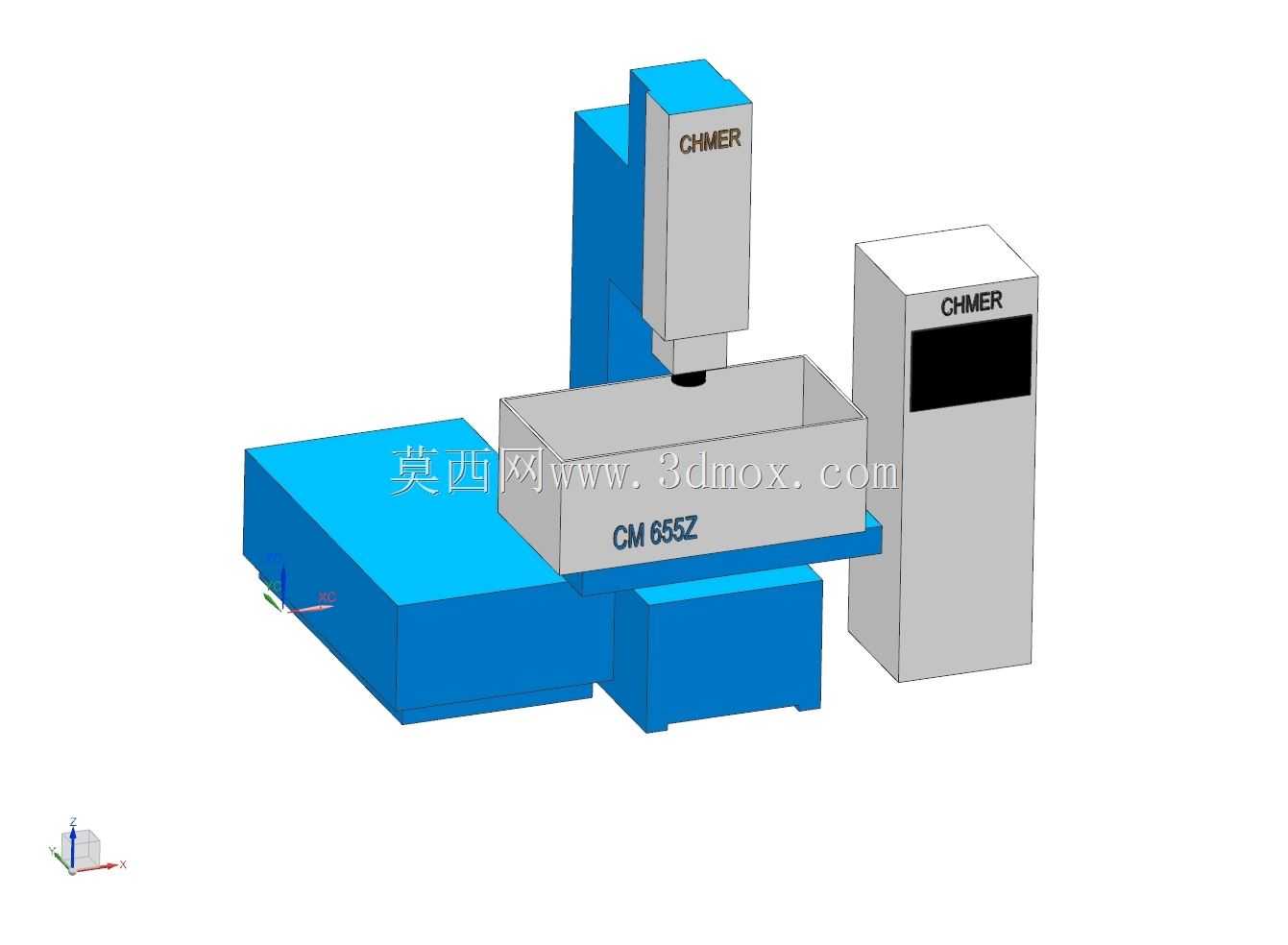

　　在精密模具加工、硬质合金零件成型、复杂异形截面金属件加工的场景里，电火花线切割设备是车间里不可替代的核心加工单元，尤其是针对淬火钢、硬质合金这类传统切削难以加工的高硬度材料，依靠脉冲放电蚀除金属的加工原理，不会产生宏观切削力，也不受材料硬度限制，能完成很多传统铣削、磨削无法实现的加工需求。这套庆鸿CM系列的线切割设备结构，在布局上采用了床身一体式承载设计，主机的立柱部分采用高刚性箱型焊接结构，内部布置有加强筋板，抵消电极丝高速运动或者大行程移动时产生的振动，保证加工过程中电极丝的位置稳定性，毕竟线切割的加工精度很大程度上取决于电极丝的空间位置精度，哪怕几微米的偏移，都会直接反映在工件的形位公差上。设备的工作台部分采用十字滑台布局，

　　X、Y轴的传动采用精密滚珠丝杠搭配线性导轨的组合，丝杠两端采用固定支撑结构，预拉伸安装抵消热伸长带来的位置误差，导轨的安装面经过精密刮研处理，保证滑台移动的直线度与平行度，工作台的行程边界覆盖了中小型精密模具的常规加工尺寸范围，安装时需要在地面预留对应的操作与维护空间，床身底部设置有可调垫铁，用于安装时调平设备水平，避免床身长期受力产生形变。设备的走丝系统布置在立柱与床身的衔接位置，包含储丝筒、导轮组、张力控制机构，其中导轮采用高精度轴承支撑，保证电极丝高速往复运动时的跳动量控制在极小范围内，张力机构可以根据加工材料厚度、放电参数实时调整电极丝的张紧力，避免加工厚件时电极丝抖动产生的加工条纹，也能减少断丝概率。

　　旁边独立布置的电柜单元，内部集成了脉冲电源、伺服驱动、控制系统模块，电柜与主机之间采用屏蔽线缆连接，避免脉冲信号受到外界电磁干扰，电柜的安装位置需要与主机保持合适的间距，既方便操作人员在加工时调整参数，也预留出散热空间，避免电柜内部温度过高影响电子元件的工作稳定性。从设计思路上看，这套设备的结构优先考虑了长期加工的精度保持性，所有运动部件的防护都采用了伸缩式不锈钢防护罩，避免加工过程中产生的电蚀碎屑、工作液飞溅到导轨、丝杠表面，造成传动部件的磨损，工作液槽采用下沉式布局，加工时工作液完全浸没加工区域，既可以冷却放电区域，也能及时带走蚀除的金属碎屑，减少二次放电对工件表面质量的影响。在实际生产场景中，

　　这类设备常用来加工冲压模具的凸凹模、异形型腔、精密齿轮的齿形、窄缝结构零件，加工时只需要按照图纸编制走丝轨迹，不需要制作成型刀具，对于小批量复杂零件的加工，相比传统切削方式有更高的灵活性，尤其是对于硬度超过HRC60的材料，不需要考虑刀具磨损的问题，只要参数匹配合理，就能获得稳定的加工精度与表面质量。设备的操作面板布置在电柜的正面上方，高度符合人体工程学设计，操作人员站在工作槽旁装夹工件后，转身就能完成参数设置与程序调用，减少操作过程中的走动距离，提升加工效率。床身内部预留了工作液循环系统的安装空间，包含过滤箱、泵组、管路，过滤系统采用多层滤芯结构，将工作液中混杂的金属碎屑过滤干净后再输送到加工区域，避免碎屑进入导轮或者放电间隙，造成加工缺陷。在安装边界上，设备主机的占地面积需要结合车间的起重设备布置，因为这类设备的床身重量较大，安装时需要叉车或者行车配合就位，设备周围需要预留至少一米的维护空间，方便后期更换导轮、调整储丝筒位置、检修传动部件，电柜的后侧需要预留散热与接线空间，不能紧贴墙面安装。整体结构的配重经过了严谨计算，Z轴的升降部分采用配重块平衡，减少伺服电机的负载，提升Z轴移动的响应速度与位置精度，Z轴用来调整电极丝的上下跨距，针对不同厚度的工件，可以调整上下导轮的间距，尽可能缩短电极丝的悬空长度，提升加工时的刚性，减少挠度带来的加工误差。
