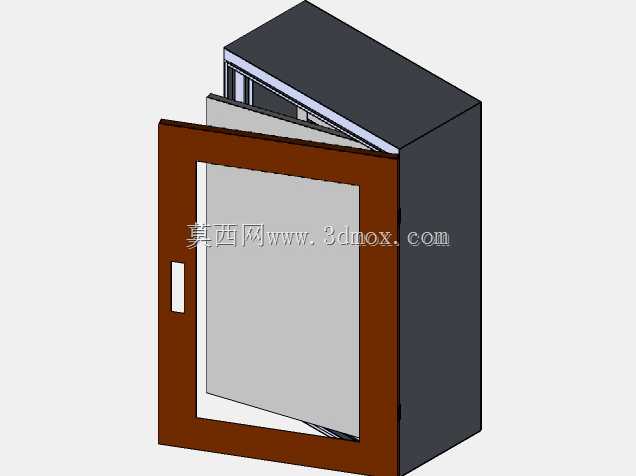

双开门式电气面板柜体结构设计

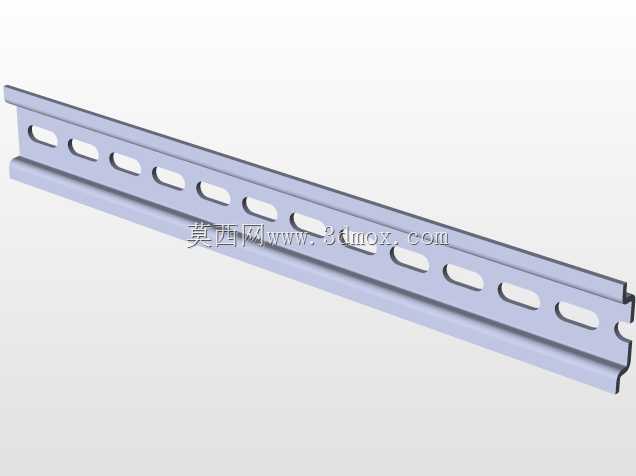

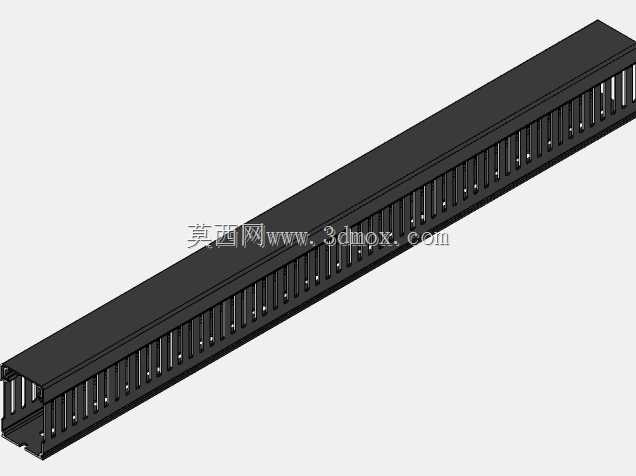

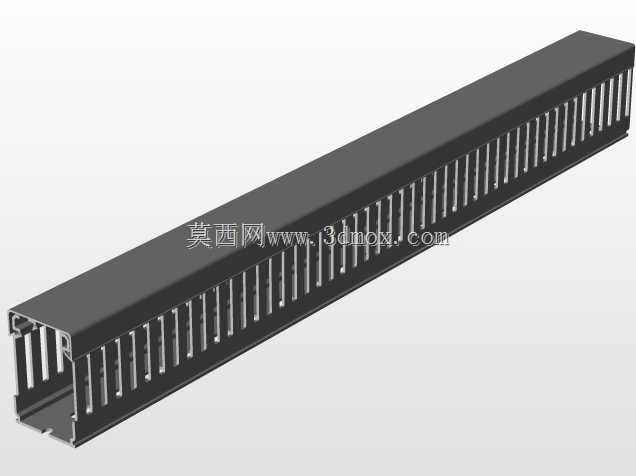

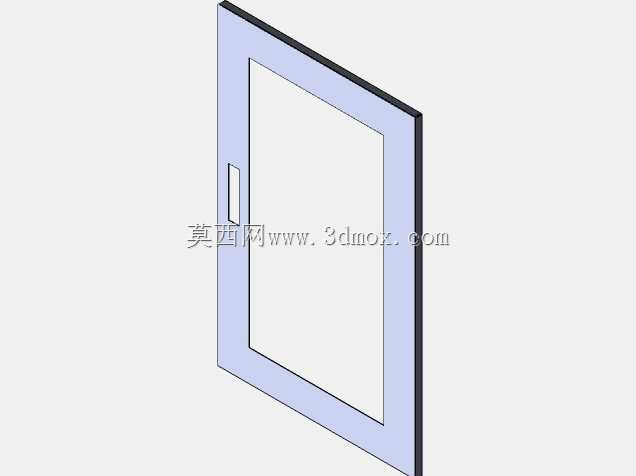

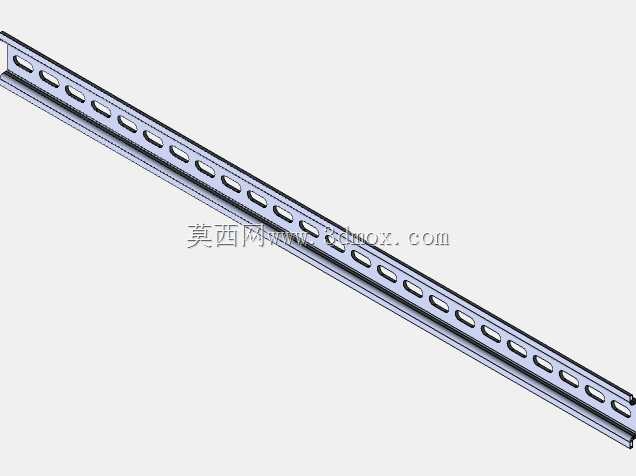

　　在铁路沿线站点、信号中继站以及车载电气集成场景中，这类双门结构的电气柜体是承载低压配电、信号转接模块的核心载体，日常运维中需要兼顾防护性能与操作便捷性，外门采用带透明观察窗的结构设计，无需开启柜门即可快速查看内部指示灯、仪表的运行状态，减少不必要的开门操作带来的防尘密封损耗。柜体内部预留的电缆通道采用分层排布设计，强弱电走线区域通过内置隔板做物理分隔，避免信号线缆与动力线缆近距离敷设产生的电磁干扰，适配铁路场景下信号传输高抗干扰的硬性要求。面板导轨采用标准模数化安装尺寸，可兼容常规的断路器、继电器、接线端子排等标准电气元件，安装孔位预留通用的长圆孔调节余量，现场装配时可根据元件实际尺寸微调安装位置，降低加工误差带来的装配难度。

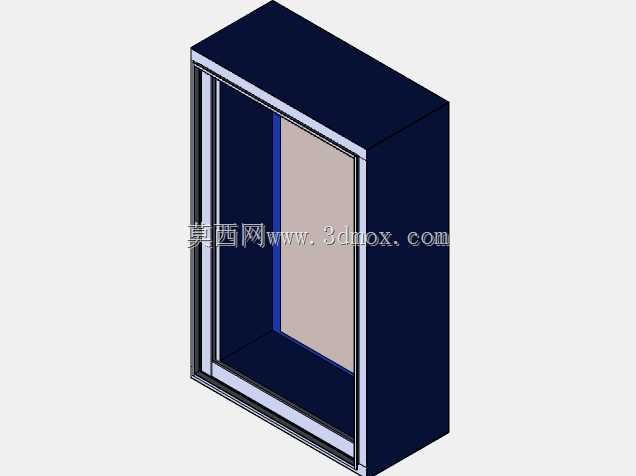

　　从结构设计逻辑来看，外门与柜体主体的铰接位置采用隐藏式合页结构，避免外露合页在户外复杂环境下积尘锈蚀，门体边缘粘贴连续的发泡密封胶条，关门后可达到IP54级别的防护能力，适配铁路沿线多尘、偶有淋水的使用环境。柜体的安装边界预留了底部进线的敲落孔与背部壁挂安装孔位，既可以落地安装配合电缆沟进线，也可以通过壁挂支架固定在墙面或设备舱壁上，安装孔位的间距符合电气柜体安装的通用规范，可直接替换同尺寸规格的老旧柜体，无需重新在安装面打孔。内层面板采用可拆卸式设计，日常检修时可将整个面板连同预装元件一同拆下，无需逐个拆除元件接线即可完成柜体内部的线缆整理与维护，面板与柜体框架之间采用快拆螺丝固定，徒手即可完成面板的拆装操作，提升运维效率。

　　柜体的外壳采用冷轧钢板折弯成型，门板与框架的折弯处做了圆角过渡处理，避免加工与安装过程中锐边划伤操作人员，表面采用静电喷塑处理，耐刮擦且具备一定的耐候性能，适配户外与半户外的使用场景。双门结构的设计将观察操作区与元件安装区做了物理分隔，日常巡检仅需开启外门即可完成状态查看与常规操作，内层面板平时保持关闭状态，避免无关人员误触内部带电元件，提升设备运行的安全性。电缆通道的入口处预留了线缆固定夹的安装位置，线缆敷设完成后可通过固定夹将线缆锁紧，避免线缆受外力拉扯时接线端子受力脱落，同时通道内部预留了足够的线缆弯曲半径空间，避免大直径电缆过度弯折导致线芯损伤。导轨的安装位置做了等电位连接的预留点位，安装完成后可将导轨与柜体接地排直接连通，确保所有安装在导轨上的金属元件外壳都能可靠接地，避免漏电风险。
