乘用车橡胶轮胎外观结构三维设计

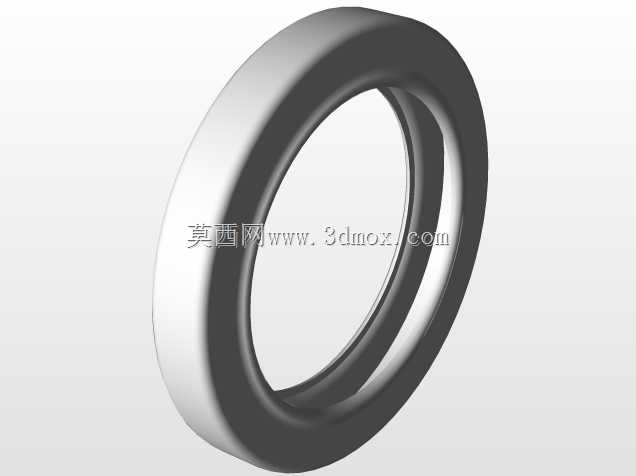

　　日常做整车底盘行走系统匹配时，轮胎是最先需要确认边界的部件之一，它不只是承接车身载荷的橡胶件，更是直接影响抓地力、行驶噪音、制动距离的核心交互部件，很多新手建模时容易只做光面环形结构，忽略胎面花纹、胎侧弧度、安装贴合面的细节，最终做装配干涉检查时才发现和轮辋、翼子板内衬的匹配出问题。这次的轮胎结构设计，首先从安装边界倒推尺寸逻辑，胎圈位置的内径严格匹配对应规格轮辋的安装直径，胎圈部位做了加厚的刚性层结构建模，对应实际生产中胎圈内部的钢丝圈结构，保证充气后和轮辋贴合不滑脱，不会出现高速行驶下轮胎脱圈的风险。胎侧的弧度设计做了多轮曲率调整，不是简单的直壁环形，而是根据载荷下的形变量预留了形变空间，当车辆满载过颠簸路面时，

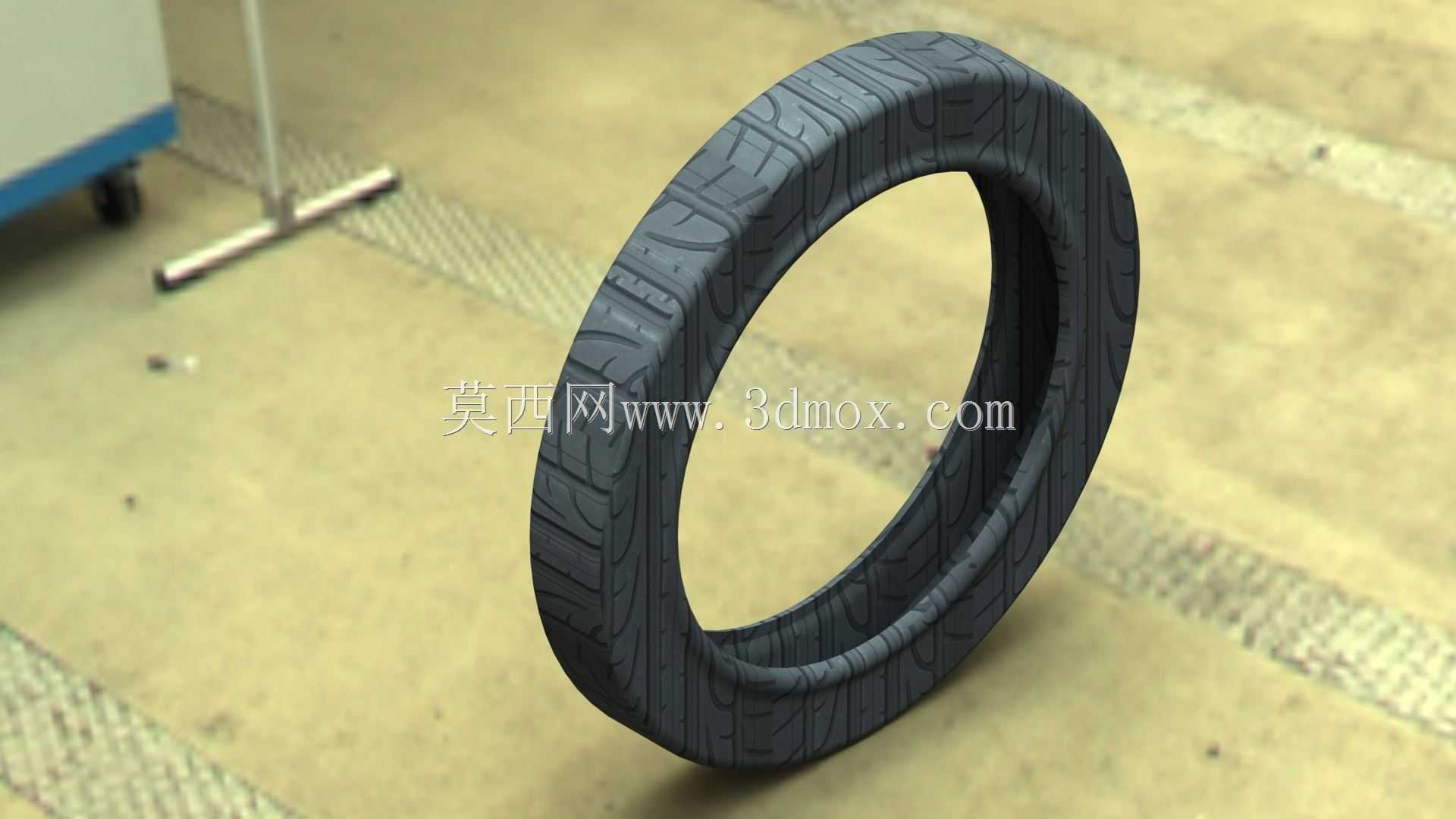

　　胎侧的柔性形变可以吸收大部分路面冲击，不需要把所有缓冲载荷都交给悬架系统，同时胎侧的厚度从胎圈到胎肩做渐变过渡，靠近胎圈位置厚度更大，承受轮辋挤压的应力更分散，靠近胎肩位置厚度适当减薄，提升侧向形变的柔顺性，过弯时胎侧的支撑性和舒适性可以做到平衡。胎面花纹的设计是整个建模的重点，没有采用对称式的简单沟槽，而是做了变节距的花纹块排布，主排水沟槽沿周向做连续的宽槽设计，湿地行驶时可以快速把胎面和路面之间的积水排出，避免水滑现象，横向的花纹沟槽做了角度倾斜，制动时花纹块的接地边缘可以更好地咬合路面，缩短制动距离，同时变节距的排布可以打破花纹接地时的共振频率，降低高速行驶的胎噪，很多做改装车轮胎选型的工程师都会重点关注花纹节距的设计，

　　就是因为这直接影响车内的NVH表现。实际建模过程中，胎面的花纹深度做了对应常规乘用车轮胎的尺寸设定，花纹块的边角做了微小的倒角处理，对应实际生产中橡胶硫化后的圆角，不会出现尖锐棱边导致的应力集中，也能避免日常行驶中小石子卡进花纹沟槽造成的异常磨损。从应用场景来看，这款轮胎的结构参数适配普通家用紧凑型乘用车，日常城市道路、铺装省道行驶都能覆盖，接地面积的设计按照标准胎压下的接地印痕做了优化，保证胎面压力均匀分布，不会出现胎肩或胎冠中心偏磨的问题，延长轮胎的实际使用寿命。做装配匹配时，轮胎的最大外直径、最大断面宽度都严格控制在对应车型的轮腔边界内，转向到最大角度时不会和翼子板、转向拉杆、减震器弹簧发生干涉，悬架跳动到上极限位置时，

　　胎肩和轮拱内衬的预留间隙也满足工程要求，不会出现蹭胎的问题。很多人做轮胎建模时容易忽略轮胎的静半径和动半径差异，这次设计时也考虑了标准载荷下的静半径压缩量，做整车动力学仿真时，这个参数直接影响车速表的校准、ABS系统的触发逻辑，不能只按照自由状态下的外直径计算传动比，否则实际装车后会出现车速显示不准、制动防抱死系统介入时机错误的问题。胎面的橡胶部分虽然是柔性件，但建模时也做了内部层级的结构区分，对应实际轮胎的胎面胶、带束层、帘布层的不同厚度位置，后续做有限元分析时，可以直接给不同部位赋予对应的材料参数，分析接地压力分布、不同载荷下的形变量、高速旋转下的离心力形变，不需要再重新拆分模型结构。
