离心泵用长条形传动连接泵梁结构

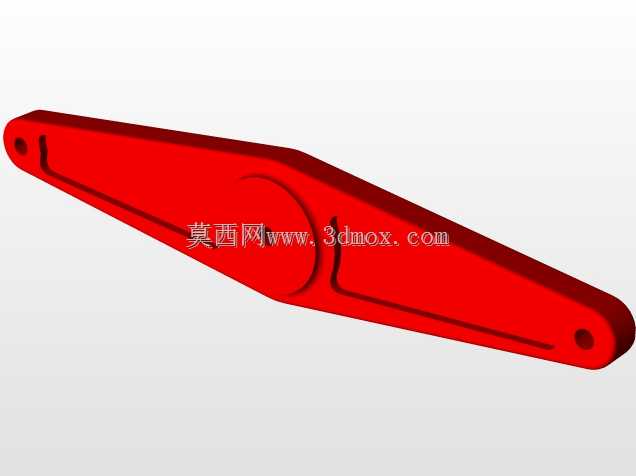

　　在流体输送类设备的动力传递链路中，泵梁是衔接动力端与执行端的关键受力构件，这类构件常见于单级离心泵、往复式柱塞泵等需要将旋转动力转化为流体加压动能的设备场景中，尤其在农用排灌、工业循环水输送、市政给排水泵站的中小型离心泵机组里，这类长条形传动梁的结构合理性直接决定了整机运行的振动幅度与传动效率。从实际工况受力来看，泵梁在运行过程中需要承受来自动力轴的周期性交变扭矩，同时还要平衡叶轮端因流体扰动产生的径向窜动力，因此在结构设计阶段，首先要明确两端安装孔的同轴度公差，通常两安装孔的轴线平行度需要控制在0.02mm以内，避免安装后出现别劲、卡滞的问题，加速连接销轴的磨损。该泵梁整体采用长条形变截面设计，

　　中部靠近动力输入侧的位置做了圆弧加厚处理，这一设计并非单纯为了外形美观，而是通过有限元受力分析后，针对应力集中区域做的补强优化——当动力端输出扭矩时，梁体中部的弯矩最大，等截面直梁在长期交变载荷下容易在中部出现疲劳裂纹，圆弧过渡的加厚结构可以将应力峰值分散到更大的接触面积上，同时梁体两侧的内凹加强筋结构，在不额外增加整体壁厚、控制构件重量的前提下，提升了梁体的抗弯截面模量，避免高速传动过程中梁体出现挠曲变形。从安装边界来看，两端的铰接孔分别对应动力曲柄端与泵头摇杆端的销轴安装位，孔位内径需要与配套销轴采用H7/h6的间隙配合，既保证安装时的装配便利性，又不会因为间隙过大导致传动过程中出现冲击异响；

　　梁体的整体长度需要匹配泵组动力端与泵头的中心距，安装后梁体的摆动平面需要与动力轴的回转平面保持平行，偏差角度不能超过0.5度，否则会在运行过程中产生额外的侧向分力，加剧两端轴承的磨损。在实际选型替换过程中，除了核对安装孔的中心距尺寸，还要确认梁体的厚度尺寸是否适配安装位的轴向间隙，避免安装后梁体与周边的泵壳护罩、传动轮等部件出现运动干涉；梁体表面的红色涂装并非装饰性涂层，而是工业机械常用的环氧防锈底漆加聚氨酯面漆的复合涂层，能够适应泵房内潮湿、偶尔有流体溅射的工作环境，延缓构件的锈蚀速度，延长使用寿命。从设计思路的角度来说，这类传动梁不需要追求过高的加工精度，但是关键受力面的形位公差必须严格控制，

　　很多现场维修替换的自制件往往只做了外形仿形，忽略了中部圆弧过渡的曲率和加强筋的深度，导致装机后运行不到三个月就出现梁体断裂的问题，本质上就是没有理解结构设计背后的受力逻辑。另外在三维建模过程中，这类构件需要重点还原两端安装孔的倒角细节、中部圆弧与直身段的过渡曲面，以及加强筋的拔模斜度，因为这些细节直接关系到后续如果做铸造或者钣金加工时的工艺可行性，比如加强筋的拔模斜度通常取1-1.5度，方便模具脱模，安装孔的端部倒角是为了压装衬套时起到导向作用，避免衬套压装过程中出现切边问题。在泵站日常运维中，泵梁属于需要定期检查的易损传动件，检查项主要包括两端铰接孔的磨损量、梁体表面是否出现疲劳裂纹、紧固螺栓的预紧力是否达标，当孔位磨损量超过原孔径的2%时就需要及时更换，否则磨损间隙放大会导致整个传动链路的冲击载荷急剧上升，甚至会打坏泵头的连杆结构。
