水平斯特林发动机用带减重孔飞轮结构

　　在小型外燃动力装置的结构体系里，飞轮是决定整机运转平顺性的核心回转部件，这款适配水平斯特林发动机的飞轮结构，从实际工况的转动惯量匹配、安装适配性、动平衡控制多个维度完成了结构落地。从应用场景来看，这类飞轮主要配套小功率水平布置的斯特林动力单元，常见于教学演示用斯特林发动机模型、小型低温差余热回收斯特林发电装置、便携式户外斯特林动力供电模组这类设备上，这类应用场景的共性是动力输出扭矩存在周期性波动，飞轮需要通过自身储能作用来抵消活塞往复运动带来的转速脉动，避免整机运转出现卡滞、转速忽高忽低的问题。

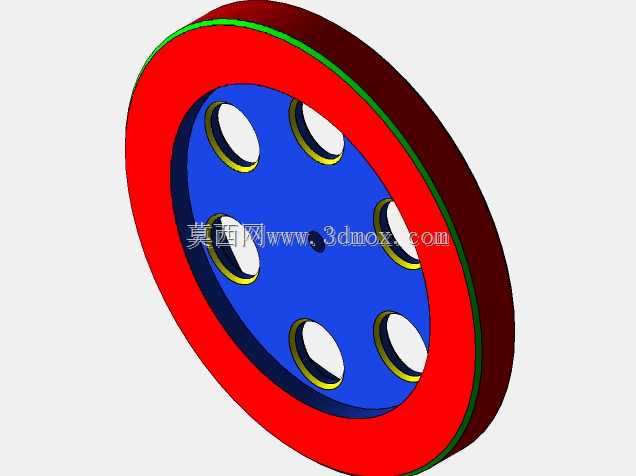

　　从功能特性上看，这款飞轮采用了典型的厚辐板轮缘式结构，外圈的厚轮缘是主要的质量集中区域，能够在有限的外径尺寸下最大化转动惯量，保证储能效率；辐板区域均匀开设了六个长圆形减重通孔，在不影响整体结构刚度、不破坏转动惯量分布合理性的前提下，有效降低了飞轮自身的重量，减少了回转支承部位的径向载荷，降低了启动阶段的动力损耗。轮缘外侧预留了环形嵌装槽，可根据实际使用需求嵌装橡胶阻尼圈，一方面能够在飞轮作为传动轮使用时提供足够的摩擦接触面，配合摩擦轮实现动力输出，另一方面也能吸收回转过程中的微小振动，降低整机运行的噪声水平。中心位置设置了与曲轴输出端配合的定位安装孔，孔位与辐板的同轴度控制在合理公差范围内，保证装配后不会出现偏心甩动的问题。

　　从设计思路层面，这款飞轮的结构完全围绕水平斯特林发动机的实际运转需求展开：首先是转动惯量的匹配计算，针对水平布置的斯特林发动机，动力冲程与回热冲程的扭矩差相对立式结构更小，但曲轴水平布置带来的径向载荷需要飞轮自身重量控制在合理区间，因此没有采用实心轮盘结构，而是通过轮缘集中质量、辐板开孔减重的方式，在保证足够转动惯量的前提下控制整体重量；其次是动平衡设计，六个减重孔沿圆周方向均匀分布，孔位的形位公差与轮缘、中心孔保持同轴，装配前无需额外做过多的动平衡去重处理就能满足小型动力装置的平衡精度要求，降低了零件的加工成本；另外考虑到斯特林发动机的工作温度区间，飞轮整体采用金属材质加工，辐板与轮缘的过渡位置采用圆弧过渡，避免长期回转过程中出现应力集中导致的结构开裂问题。

　　从安装边界与尺寸适配来看，这款飞轮的轴向厚度与水平斯特林发动机的曲轴悬臂长度匹配，安装后不会与发动机的缸体、连杆机构、置换器传动组件发生运动干涉；中心安装孔的孔径适配常规小型斯特林发动机常用的曲轴轴径，孔位可根据实际需求加装紧定螺钉孔或者键槽，实现与曲轴的周向固定，避免动力传递过程中出现相对打滑；轮缘的外径尺寸控制在整机外壳的内部容纳尺寸范围内，运转过程中不会与外壳、散热结构产生擦碰，辐板上的减重孔同时也可作为气流通道，帮助发动机运转过程中带动周边空气流动，辅助缸体部位散热。在实际装配调试过程中，这类飞轮的安装精度直接影响整机的运转稳定性，装配时需要保证飞轮端面与曲轴轴线的垂直度，避免出现端面跳动导致的振动问题，若用于带摩擦输出的场景，轮缘外侧的橡胶圈需要保证嵌装到位，圆周方向的张紧度均匀，避免动力传递过程中出现丢转的情况。
