角式内螺纹截止阀结构三维设计

　　这款角式结构的截断类阀门，主要应用在民用给排水、小型工业循环水、低压蒸汽输送等管路系统中，当管路走向需要90度转向的节点位置，这类角式阀可以同时完成管路转向和介质通断控制的双重作用，减少管路中额外弯头配件的使用，降低管路整体的流体阻力和泄漏点数量。从实际使用场景来看，这类阀门常安装在空间局促的管路转角处，比如建筑内部水暖管井的立管与水平支管连接位置、小型换热设备的进出口管路、化工小试装置的介质输送支路，相比直通式截止阀，角式结构的流道转向更平缓，介质在阀腔内的流向转折带来的压损更小，同时也能避免介质直接冲刷阀座密封面，一定程度上延长密封件的使用寿命。

　　从功能特性上看，该阀门采用手轮驱动的升降式阀杆结构，顺时针旋转手轮时阀杆带动阀瓣向下压紧阀座，实现管路介质的截断，逆时针旋转则带动阀瓣抬升，导通管路流道，阀瓣的升降行程直接决定了阀门的开度大小，操作人员可以通过手轮的旋转圈数直观判断阀门的开启程度，实现小范围的流量调节功能，相比闸阀这类只适合全开全关的截断阀，这类截止阀的节流调节性能更稳定，不会出现闸板半开状态下的阀板振动问题。阀门的两个连接端都采用内螺纹结构，适配同公称通径的外螺纹金属管或者塑料管路，安装时不需要额外焊接法兰，只需要在管螺纹上缠绕密封带后拧入阀体即可，安装拆卸效率高，适合低压小通径的管路系统快速装配。

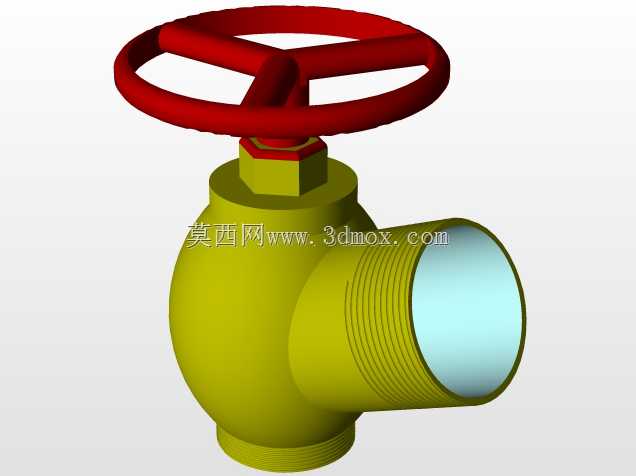

　　从设计思路层面拆解，整个模型的结构完全按照实际截止阀的装配逻辑搭建，首先是阀体部分，采用90度夹角的两通式腔体结构，下部的垂直通道和侧部的水平通道在阀腔内部圆滑过渡，避免直角结构带来的应力集中和流道死区，阀腔上部设置有阀杆配合的密封填料腔，用来填充密封填料实现阀杆与阀体之间的动密封，防止介质从阀杆位置泄漏。手轮部分采用三辐条的轮式结构，轮缘做了圆弧过渡处理，操作人员握持旋转时不会出现硌手的问题，手轮中心与阀杆顶部采用方榫配合结构，传递扭矩时不会出现打滑，同时也方便手轮损坏后的快速更换。阀瓣部分采用圆盘式密封结构，密封面与阀座密封面采用锥面配合，相比平面密封，锥面的密封比压更大，在较低的手轮拧紧力矩下就能实现可靠密封，降低操作人员的操作力度要求。

　　关于外形尺寸与安装边界，该模型的整体轮廓以手轮的最大外径为上部最大尺寸，阀体的两个内螺纹连接端的轴线呈90度垂直分布，安装时需要预留手轮旋转的操作空间，手轮上方至少需要预留出大于手轮半径的操作空间，方便操作人员抓握手轮完成旋转动作，两个连接端的螺纹轴线方向上，需要预留出管路拧入的装配空间，避免安装时阀体与周边管路或者墙体出现干涉。阀体外表面没有突出的尖锐结构，安装在人员容易触碰的位置也不会造成磕碰伤害，阀体下部的垂直通道底部和侧部水平通道的外圆都做了外螺纹的退刀槽结构，保证管路螺纹可以拧到底，实现端面的密封压紧。整个模型的装配关系完全还原实际产品的零件配合间隙，阀杆与填料腔的配合间隙、手轮与阀杆的配合公差、阀瓣与阀座的贴合位置都按照实际工程设计的公差要求设置，既可以作为三维建模的结构参考，也可以用来做管路系统的装配干涉检查，提前预判安装过程中可能出现的空间冲突问题。在做管路系统三维布局时，直接调用这类标准化的阀门模型，可以大幅提升管路设计的效率，不需要从零开始绘制每个阀门的细节结构，同时模型的外形尺寸完全匹配实际产品的安装尺寸，不会出现设计阶段模型尺寸和实际采购产品尺寸不符导致的安装返工问题。
