通风散热型机动车制动盘结构设计

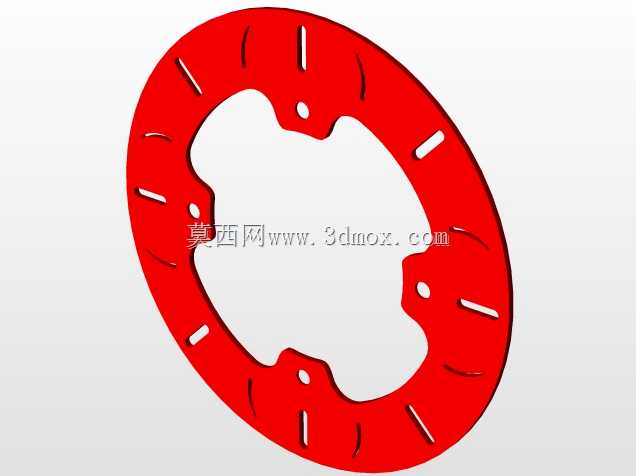

　　这款制动盘的三维结构，完全围绕盘式制动系统的实际工况做细节打磨，先从安装边界说起，中心的异形花键孔是和轮毂轴头直接配合的定位结构，区别于传统圆孔加螺栓的固定方式，这种异形轮廓能在传递制动力矩时避免应力集中在单个螺栓孔位，周向均匀分布的三个小孔是安装定位销的位置，装配时销孔和轴头定位柱过盈配合，保证制动盘和轮毂的同轴度，避免高速转动时出现端面跳动，引发制动踏板抖动的问题。

　　日常工况里，制动盘最核心的矛盾是摩擦生热和热衰退的平衡，这款盘体上沿周向均匀排布的长条形通风槽，不是随意开的装饰槽，每道槽的走向都顺着盘体旋转的切向角度做了倾斜，车辆行驶时，轮腔内部的气流会顺着槽道快速穿过盘体表面，把摩擦片和盘体接触产生的热量快速带走，避免连续制动时盘体温度过高导致摩擦系数下降，也就是工程上常说的热衰退现象。槽道的边缘做了微小的倒角处理，摩擦片在接触盘体时，不会因为槽边的锐边刮削摩擦片表面，导致摩擦片异常磨损产生异响，同时槽道还能容纳制动过程中摩擦片磨下来的碎屑，避免碎屑夹在摩擦副之间形成磨粒磨损，拉长盘体和摩擦片的更换周期。

　　从应用场景来看，这类结构的制动盘多用于乘用车辆的前轮制动系统，因为前轮承担了整车70%以上的制动力，热负荷比后轮高很多，通风槽的结构能把盘体的热容量提升近三成，连续下山路段多次制动后，盘体的温度能比实心盘低一百摄氏度以上，有效避免制动失效的风险。设计时盘体的厚度方向做了等厚处理，摩擦面的平面度公差控制在0.02毫米以内，保证摩擦片和盘体接触时是面接触而非点接触，制动力输出更线性，不会出现轻踩刹车就制动力过猛、重踩又制动力不足的非线性问题。

　　很多新手建模时容易忽略的细节是，盘体外缘和通风槽的连接处做了圆弧过渡，这个过渡圆角半径虽然只有2毫米，但能大幅降低制动时热胀冷缩产生的应力集中，避免盘体在反复冷热循环后出现裂纹。中心花键孔的轮廓是和轴头的花键齿完全匹配的，每个齿的侧面都做了定位公差约束，装配时间隙控制在0.01到0.03毫米之间，既不会因为间隙过大导致制动时旷量异响，也不会因为间隙过小导致装配困难，维修拆卸时需要用专用拉马才能取下，避免行驶过程中盘体松脱。

　　实际选型匹配时，这款制动盘的安装孔中心距、中心花键的模数、盘体的外径尺寸，都要和对应车型的转向节、轮毂轴承、制动卡钳的位置完全匹配，卡钳的摩擦片面积要覆盖盘体摩擦环带的85%以上，否则会出现摩擦片偏磨，制动力分配不均的问题。盘体的摩擦环带宽度是根据卡钳活塞的推力、摩擦片的摩擦系数、整车的轴荷参数计算出来的，保证在最大制动力工况下，摩擦面的单位面积压力在材料允许的范围内，不会因为压强过大导致摩擦片烧蚀。

　　另外，盘体表面的红色涂层是防锈底漆，不是工作层面的涂层，车辆行驶几百公里后，摩擦区域的底漆就会被摩擦片完全磨掉，露出金属本体参与摩擦，非摩擦区域的底漆能避免盘体在存放、运输过程中生锈，影响外观和装配精度。设计时还考虑了动平衡要求，整个盘体的质量分布沿中心轴对称，通风槽的位置、大小完全一致，安装孔的位置度公差控制在0.05毫米以内，避免高速转动时产生不平衡量，引发方向盘抖动的问题。
