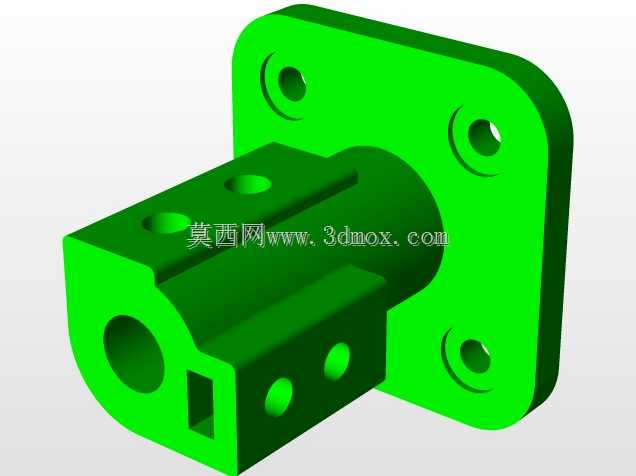

方形法兰安装式抽水机泵体结构

　　这款带方形安装法兰的泵体结构，是小型抽水设备的核心承载部件，日常在民用供水、小型农田灌溉、设备循环水补给这类场景里十分常见，主要承担流体导流、动力组件定位、整机安装固定的多重作用。从结构设计逻辑来看，方形法兰的四个安装孔做了沉孔处理，安装时螺栓头可以完全沉入孔内，不会突出法兰表面，既可以保证法兰和安装基面完全贴合，避免安装间隙带来的振动偏移，也能防止螺栓外露被流体锈蚀，延长紧固件的使用寿命。法兰和主体腔体采用一体化成型结构，没有拼接焊缝，从根源上避免了拼接位置的渗漏风险，同时一体化结构的刚性更好，在泵组长时间运行产生振动的工况下，不会出现焊缝开裂、连接错位的问题。主体腔体的流道做了圆弧过渡处理，没有直角突变的结构，

　　流体在腔体内流动时可以减少紊流和局部阻力，降低流体对腔壁的冲刷，也能减少运行过程中的水流噪音，提升抽水作业的稳定性。腔体侧面分布的多个径向通孔，分别用于安装叶轮定位销、密封压盖紧固件、进出水接头定位件，孔位的同轴度和位置度公差控制在合理范围内，装配时不需要额外修配就能完成组件对位，能有效减少现场装配的工作量。腔体端部的轴向通孔是流体的主进出通道，孔壁做了粗糙度处理，和密封件配合时可以保证密封面的贴合度，避免高压工况下出现流体渗漏。腔体侧面的方形槽是密封组件的定位卡槽，安装时密封胶圈可以卡入槽内，不会在流体压力作用下发生移位，保证动密封位置的密封可靠性。从安装边界来看，方形法兰的边长尺寸适配常规小型泵组的安装基座尺寸，

　　四个安装孔的孔距符合通用小型抽水设备的安装规范，可以直接替换同规格的老旧泵体部件，不需要重新加工安装基面，适配性较强。腔体的径向尺寸经过优化，在保证流道通流面积满足抽水流量要求的前提下，尽可能压缩了整体体积，减少了整机的安装占用空间，适合在安装空间受限的场景下使用。在实际工况适配方面，这款泵体的结构强度可以满足常温清水、轻度污水的输送需求，腔体壁厚经过核算，能够承受常规抽水作业的工作压力，不会在运行过程中出现腔体变形的问题。设计过程中充分考虑了加工工艺性，所有的孔位和平面都可以通过常规的铣削、钻削工序完成加工，不需要特殊的定制刀具，加工成本可控，适合批量生产。同时结构上没有复杂的异形曲面，三维建模过程中可以通过拉伸、切除、

　　孔特征等常规命令完成建模，特征逻辑清晰，后续如果需要调整参数优化性能，只需要修改对应特征的尺寸参数就能快速完成模型迭代，不需要重新构建整体模型，能有效缩短设计改型的周期。在装配逻辑上，这款泵体作为核心承载件，叶轮组件、密封组件、动力连接轴都以腔体的内孔和端面为装配基准，基准统一的设计可以减少装配累积误差，保证叶轮和腔体的同轴度，避免叶轮运行时和腔壁发生刮擦，提升泵组的运行效率和使用寿命。法兰背面和安装基面接触的位置做了平面度处理，安装时不需要额外加装调整垫片就能保证安装的水平度，减少泵组运行时的偏心振动。
