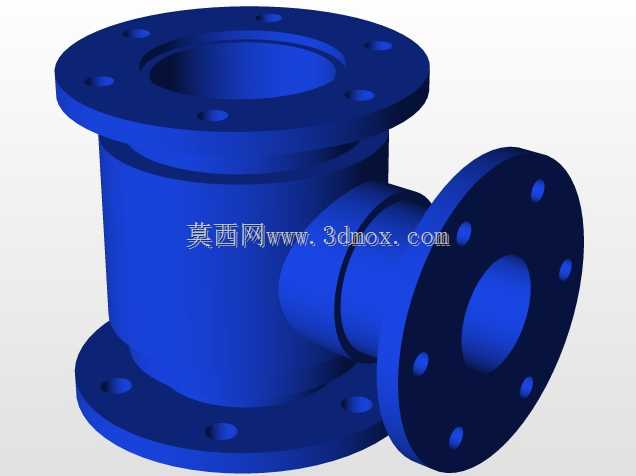

这款三通结构的流体控制部件,主要应用在工业管路系统的介质分流、合流以及流向切换场景,常见于化工流体输送、市政给排水、暖通循环水、工业制程管路等需要对管路内介质走向进行调整的工位。区别于直通式的单通路阀件,该结构采用三个法兰接口的布局,其中两个接口保持同轴贯通的主通路,第三个接口从阀体侧部呈90度引出,能够在不额外加装三通接头的前提下,直接完成三路管路的对接,减少管路系统的连接节点,降低介质泄漏的潜在风险点。从结构设计逻辑来看,阀体主体采用等径过渡的腔体结构,主通路的通径保持一致,侧部引出的通路通径与主通路匹配,避免介质在腔体内部流动时出现通径突变造成的局部压损过大问题,腔体内部的流道做了圆弧过渡处理,减少介质流动时的湍流、涡旋现象,
降低管路运行时的振动与噪音。三个连接端全部采用凸面法兰结构,法兰端面上均匀分布螺栓过孔,安装时可通过螺栓螺母配合密封垫片,实现与对应管路法兰的刚性连接,这种连接方式的密封可靠性高,能够承受中低压工况下的管路压力,同时拆装维护较为便捷,不需要对整段管路进行切割作业即可完成阀件的更换。在建模过程中,首先需要确定三个接口的中心高尺寸,主通路上下法兰的密封面间距、侧法兰密封面到主通路轴线的垂直距离是安装边界的核心参数,直接决定了该部件能否适配现有管路的安装空间;其次法兰端的螺栓孔分布圆直径、螺栓孔直径、法兰密封面的凸台高度都需要匹配对应压力等级的法兰标准,避免出现安装时螺栓无法对位、密封面压合不紧密的问题。
阀体的壁厚设计需要结合公称压力等级核算,既要保证腔体能够承受额定工况下的介质压力,避免出现阀体变形、开裂的问题,也要避免壁厚过大造成材料浪费、整体重量超标,增加管路支撑的负载。侧部引出的通路与主阀体的连接位置做了加厚的补强结构,因为该位置是结构应力集中的区域,管路运行时受到介质压力、管路热胀冷缩产生的附加应力,容易在交接位置出现应力疲劳,补强结构能够有效分散该区域的应力集中,提升部件的整体结构强度。从实际使用的角度,该结构可以根据实际工况需求,在内部加装对应的阀芯组件,实现不同的控制功能:加装球形阀芯可实现三通球阀的切换功能,加装节流阀芯可实现分流流量的调节,加装止回结构可实现特定方向的介质止逆,基础的阀体结构具备较强的拓展性,
能够适配多种不同的控制需求。在管路布局设计时,选用该类三通阀件可以有效压缩管路的安装空间,相比“直通阀+三通接头”的组合方案,整体的轴向与径向安装尺寸都更小,尤其适合安装空间紧凑的设备内部管路布局,同时减少的连接点也意味着更少的密封失效隐患,能够降低后期管路运维的工作量。建模时对法兰端面的密封面粗糙度、螺栓孔的位置度都做了对应公差预留,能够匹配实际机加工的工艺要求,避免设计模型与实际加工零件出现尺寸偏差,导致现场安装无法对位的问题。阀体外部没有多余的凸台与冗余结构,外表面做圆弧过渡,既方便铸造或锻造成型时的脱模,也能减少外部的积灰、积液死角,适配有洁净要求的工况场景。
