方形法兰安装式夹紧支座结构设计

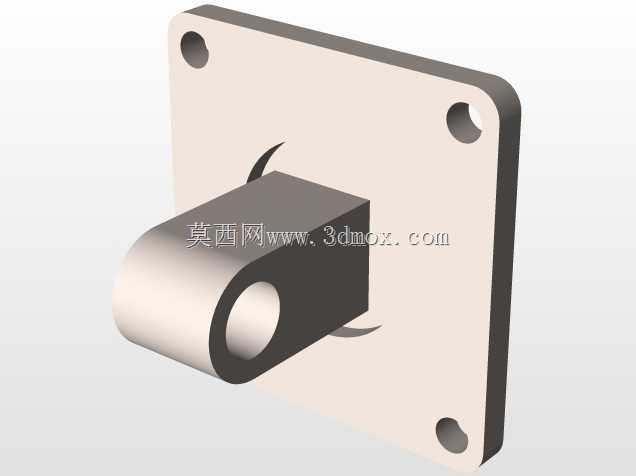

　　在非标自动化生产线、工装夹具搭建以及小型专用设备的结构布局中，这类带方形安装法兰的夹紧类支座属于使用频率极高的基础支撑构件，多数时候承担着工件定位、铰接件承载、执行元件安装基准的作用，区别于通用标准支座的固定尺寸局限，这类结构往往会根据实际安装空间、承载载荷、配合部件的尺寸做针对性的参数调整，适配不同工位的使用需求。从结构本身来看，方形安装法兰板上预留了四个沉头安装孔，孔位采用对称式布局，安装时可以通过内六角螺栓直接将整个支座固定在设备型材台面、机架立板或者工装基板上，沉孔设计能够让螺栓头完全没入法兰板面，不会出现突出的结构干涉相邻部件的安装或运动轨迹，法兰板的厚度经过载荷校核，能够在承受径向铰接载荷时避免板面变形，

　　保证安装基准的平面度长期稳定。法兰板一侧延伸出的带通孔铰接座是整个构件的核心功能区，通孔的加工精度直接决定了与之配合的销轴、铰接轴的转动顺畅度，设计时会根据配合轴的直径选择合适的公差带，既要保证轴件能够顺利穿装，又要控制配合间隙避免铰接过程中出现过大的旷量，影响整个夹紧定位结构的重复精度；铰接座与法兰板的衔接位置做了圆弧过渡处理，而非直角直连，这种设计能够有效降低应力集中系数，在承受交变载荷或者冲击载荷时，避免衔接位置出现应力断裂的风险，提升构件的整体使用寿命。实际应用场景中，这类结构常被用在小型手动夹紧工装的铰接支点位置，配合压杆、凸轮锁紧结构实现工件的快速压紧固定，也可以作为气动夹紧元件的尾部铰接座，

　　让气缸在伸缩动作过程中能够自适应小角度摆动，补偿安装过程中的位置偏差，避免气缸杆出现别劲、卡滞的问题；部分检测工位的定位结构中，也会用这类支座作为定位销的摆动支撑座，实现工件上线时的导向避让、到位后的定位锁止功能。设计过程中首先要确认的是安装边界尺寸，也就是法兰板的长宽尺寸需要匹配安装位置的可用空间，四个安装孔的孔距要对应安装基板上预设的T型槽间距或者预设螺纹孔位置，避免出现安装孔位错位无法装配的问题；其次要确认铰接通孔的中心高，也就是通孔轴线到法兰安装面的垂直距离，这个尺寸直接决定了配合部件的运动高度，一旦出现偏差会导致整个夹紧机构的动作行程错位，无法实现预期的压紧或者定位效果；铰接座的轴向宽度也要根据配合部件的厚度做匹配，

　　保证铰接后配合件不会出现轴向窜动，必要时可以在通孔端面加工卡簧槽，配套轴用卡簧实现轴向限位。从加工工艺角度来看，这类结构如果是小批量制作可以采用整块方料铣削成型的方式，保证整体结构的刚性，如果是批量应用则可以采用法兰板与铰接座分体焊接后再做精加工的方式，降低材料成本与加工工时，不管采用哪种加工方式，安装法兰的底面与铰接通孔的轴线平行度都是需要重点管控的形位公差，这个公差超差会直接导致安装后铰接轴出现倾斜，影响整个机构的动作顺畅度。日常设备维护中，这类支座的故障点大多出现在铰接通孔的磨损上，长期往复摆动摩擦会导致孔壁间隙变大，出现夹紧定位精度下降的问题，设计时如果应用在高频动作的工位，可以在通孔内压配铜套或者自润滑轴承，提升耐磨性能，延长维护周期，减少设备停机调整的频次。
