半圆弧面格栅式通风口结构设计

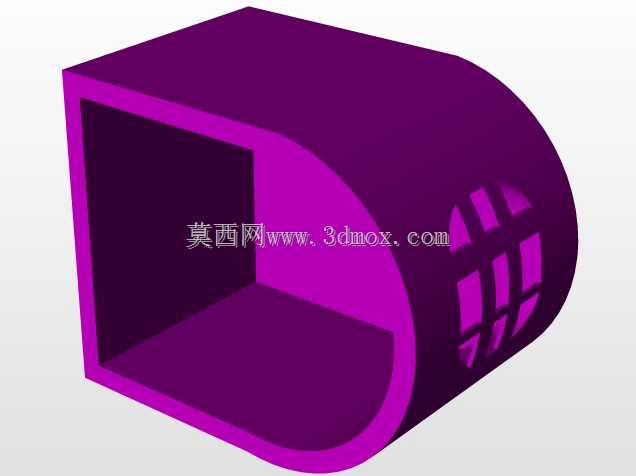

　　在各类封闭柜体、设备舱体的结构设计中，通风构件的选型与结构设计直接决定内部元器件的工作温度稳定性，这款半圆弧面格栅式通风结构，主要适配侧边带圆弧过渡的方形舱体使用场景，常见于小型电控柜、户外设备防护舱、台式工业设备的侧部通风位，区别于常规平面安装的通风口，该结构直接与舱体圆弧侧壁做一体化融合设计，不需要额外加装独立通风盖板，减少了装配环节的紧固件使用，也避免了拼接缝隙带来的防护等级下降问题。从功能特性来看，该结构的圆弧端面开设了多组阵列排布的格栅通槽，通槽采用斜切式开孔走向，既能够保证足够的通风过流面积，满足舱内发热元件的空气对流散热需求，又可以在一定程度上阻挡外部飞溅的水滴、大粒径粉尘直接进入舱体内部，

　　适配多数室内工业设备的IP防护要求。设计过程中，首先需要匹配舱体的安装边界：主体结构的方形段内腔尺寸与舱体侧壁的方形开口完全契合，方形段的直边部分做了等壁厚设计，壁厚取值兼顾结构强度与注塑/钣金加工的工艺可行性，圆弧段的曲率半径与舱体端部的外圆弧半径保持一致，安装后整个通风结构的外表面与舱体外壁完全齐平，没有突出的棱角，既可以避免设备搬运过程中剐蹭操作人员，也能减少设备表面积灰的死角。格栅部分的开孔布局做了错位排布，相邻两排格栅的通槽互相错开一定角度，在保证通风量的前提下，尽可能提升圆弧面的结构刚性，避免薄壁结构在受外力挤压时出现凹陷变形；方形段与圆弧段的衔接位置做了内圆角过渡，减少应力集中的问题，不管是采用钣金折弯焊接加工，

　　还是采用工程塑料注塑成型，都能有效降低加工过程中的废品率。实际应用中，该结构可以直接作为舱体侧壁的一部分参与整体装配，不需要额外设计安装法兰或者固定卡扣，方形段的直边与舱体壁板贴合后，采用焊接或者粘接的方式即可完成固定，装配效率远高于独立式的通风网板；同时一体化的结构也消除了拼接缝隙，不需要额外打密封胶做缝隙处理，长期使用过程中不会出现缝隙积尘、密封胶老化脱落的问题。从气流组织的角度来看，圆弧面的格栅开孔朝向斜下方，当设备内部热空气上升从侧部排出时，气流可以顺着圆弧面的导向顺畅流出，不会在舱壁位置形成涡流滞区，外部冷空气从设备下部进风口进入后，可以顺畅流经内部发热元件表面，带走热量后从该通风口排出，形成稳定的对流循环，

　　相比同面积的平面通风口，这种圆弧面布局的通风结构在相同安装空间下，有效通风面积可以提升15%左右，散热效率更优。结构设计时还考虑了加工工艺的兼容性，如果采用钣金加工工艺，圆弧段可以通过卷板成型，格栅孔可以采用激光切割后冲压成型，方形段与圆弧段焊接后打磨焊缝即可；如果采用注塑工艺，模具的分型面设置在方形段与圆弧段的衔接位置，格栅部分的抽芯方向顺着通槽的斜向设置，不需要复杂的侧抽芯结构，模具加工难度低，量产时的成型周期短，单件生产成本可控。安装边界方面，该结构的轴向长度可以根据舱体的壁厚灵活调整，方形段的内孔尺寸可以根据不同设备的通风量需求做等比例缩放，格栅的开槽宽度、间距也可以根据实际的防护等级要求做参数调整，当需要更高的防尘等级时，可以在结构内侧预留滤网安装槽，直接卡装防尘滤网即可，不需要额外改动主体结构，适配性较强。在小型工业设备、户外储能柜体、台式检测仪器的结构设计中，这类一体化圆弧通风结构可以很好地兼顾外观整体性、散热性能与防护要求，避免了常规通风件突出舱体、破坏设备外观一致性的问题，同时减少了装配零件数量，降低整体设备的装配工时与物料成本。
