多槽式起重传动滑轮结构设计

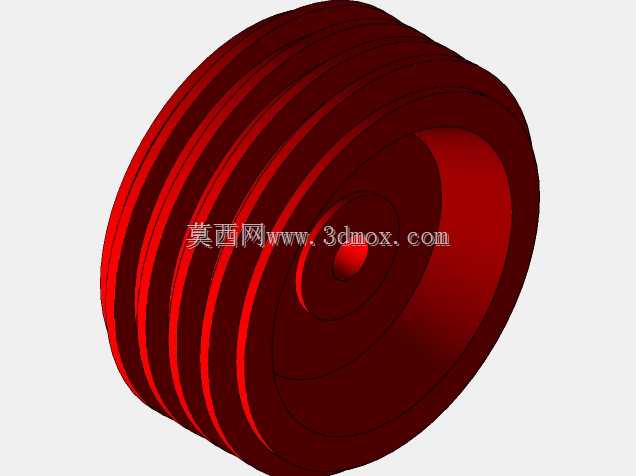

　　在车间起重设备、小型吊装工装、物料输送线的改向传动环节里，这类多槽滑轮是承担钢丝绳导向、载荷传递的核心基础零件，日常选型建模时往往容易忽略槽型匹配、轮缘强度这些细节，最后导致现场使用出现钢丝绳脱槽、轮体磨损过快的问题。从实际工程需求出发，这个滑轮的设计首先要匹配常用的6*19系列起重钢丝绳，轮槽的圆弧半径比钢丝绳公称半径大10%左右，既避免钢丝绳被槽壁挤压变形，也能减少钢丝绳和轮槽的接触应力，延长两者的使用寿命。轮体采用多槽并列的结构，可同时容纳多根钢丝绳同步传动，适用于双吊点起重、多点位牵引的工况，比如小型龙门吊的起升机构、自动化仓储的货梯提升导向，都能用到这类结构。设计时轮缘的厚度要满足径向载荷的剪切强度要求，

　　轮体中心的安装孔要和配套的定轴做间隙配合，配合公差选H8/f7即可，既保证转动灵活性，也不会出现径向窜动。轮体的腹板采用等厚圆弧过渡结构，没有尖锐的应力集中角，在承受冲击载荷时能分散应力，避免轮体从腹板位置开裂。实际安装时，要注意滑轮的绳槽中心和钢丝绳的出线方向对中，偏角不能超过4度，否则会加剧钢丝绳和轮槽侧壁的磨损，严重时还会出现跳绳脱槽的故障。这类滑轮的外形尺寸要根据配套的钢丝绳直径、额定起重量来确定，轮槽的节距要保证相邻钢丝绳工作时不会互相摩擦，轮体的外径一般取钢丝绳直径的20倍以上，减少钢丝绳的弯曲疲劳损耗。建模过程中，轮槽的曲面要做光滑连续处理，不能有建模留下的棱边、折角，否则实际加工后会出现硬点，快速磨断钢丝绳的钢丝。

　　中心安装孔的端面要和孔轴线保持垂直，垂直度公差控制在0.02mm以内，避免安装后滑轮转动出现端面跳动，导致钢丝绳受力不均。轮体的减重腔采用环形内凹结构，在保证整体强度的前提下降低转动惯量，让滑轮在钢丝绳带动下转动更灵活，减少启动和制动时的钢丝绳打滑现象。在输送线的改向位置，这类滑轮也常作为导向轮使用，用来改变牵引绳的走向，此时要注意滑轮的安装支架要有足够的刚度，避免受拉后支架变形导致滑轮偏斜。和单槽滑轮相比，多槽结构的集成度更高，能在同一个安装位实现多根钢丝绳的独立导向，减少安装空间的占用，在紧凑布局的小型起重设备里优势明显。设计时还要考虑轮体的磨损余量，轮槽的深度要比钢丝绳嵌入深度大3mm以上，

　　当轮槽磨损量超过原厚度的20%时就要及时更换，避免出现钢丝绳脱出的安全隐患。建模时所有的过渡圆角都要按照实际加工工艺设置，比如轮缘和腹板的连接圆角取R3-R5，既方便铸造或者机加工时的刀具走刀，也能减少热处理时的应力集中。中心孔的键槽尺寸要按照GB/T 1096的标准选取，和配套轴上的键配合时，侧面要保证紧密贴合，顶部留有0.2-0.3mm的间隙，传递扭矩时不会出现键的压溃失效。在户外使用的场景下，这类滑轮一般会搭配防尘密封圈，安装在中心孔和定轴的配合位置，防止灰尘、雨水进入配合面，加速轴和孔的磨损，日常维护时只需要定期加注润滑脂即可，维护成本很低。从建模的细节来看，轮槽的表面粗糙度要控制在Ra3.2以下，减少钢丝绳和轮槽之间的摩擦阻力，也能降低运行时的噪音。轮体的两端轮缘要高出绳槽顶部2mm以上，起到挡绳的作用，即使钢丝绳有轻微的跳动也不会脱出轮槽。
