法兰连接升降式止回阀结构设计

　　在市政供水主管网、石化工艺输送管线、工业循环水系统这类有严格介质流向管控要求的管路场景中，止回类阀门是不可或缺的管路组件，核心作用是避免介质倒流引发的泵组反转、水锤冲击、介质回流污染等工程问题，本次呈现的法兰连接升降式止回阀结构，就是针对中低压常温流体输送场景开发的常规阀型。

　　从实际工况适配角度看，这类阀型的适用场景覆盖很广，民用建筑的给排水立管、工厂循环冷却水系统、中小型化工装置的洁净流体管线都能适配，相比旋启式止回阀，升降式结构的密封面贴合更紧密，低压工况下的止漏表现更稳定，适合安装在水平走向的管段上，阀瓣的升降运动方向和介质流动方向同轴，不会出现旋启结构长期使用后阀瓣摆动卡涩、密封面偏磨的问题。

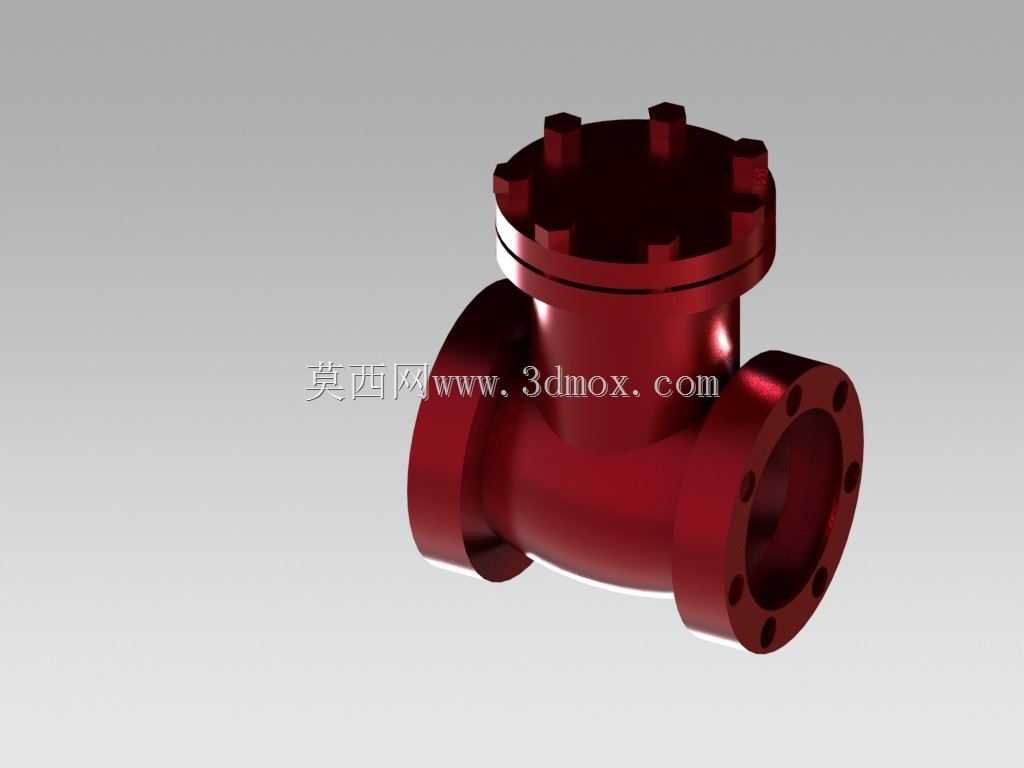

　　整个阀体采用三通式铸造结构，两端为标准凸面法兰连接端，法兰盘上的螺栓孔沿圆周均匀分布，安装时可直接和同压力等级的管路法兰配对，通过缠绕式垫片实现端面密封，不需要额外加工焊接坡口，现场安装拆卸的效率更高，适合后期需要定期检修维护的管路节点。阀体上部的阀盖通过螺栓和阀体连接，结合面设置密封槽，安装时嵌入耐油橡胶垫或者金属缠绕垫，就能实现阀腔和外部的静密封，避免承压介质从结合面渗漏。阀盖顶部设计了多个均匀分布的凸台，是专门预留的扳手卡位，检修拆卸阀盖时可以用管钳或者专用扳手卡持凸台施力，不会因为阀盖外圆柱面过于光滑导致拆卸打滑。

　　阀腔内部的核心止回结构是升降式阀瓣，阀瓣和阀体内腔的导向段采用间隙配合，介质正向流动时，流体压力推动阀瓣沿导向轴线向上抬升，阀瓣和阀座密封面脱离，介质可以从阀腔的过流通道顺畅通过；当介质出现倒流趋势时，阀瓣在自身重力和倒流介质的压力作用下快速下落，和阀座密封面紧密贴合，直接截断介质的反向流动通道。导向段的长度经过合理设计，既保证阀瓣升降过程中不会出现偏斜卡滞，又不会因为导向过长增加不必要的流阻，过流通道的截面做了圆弧过渡处理，尽可能减少介质流经阀腔时的压力损失，降低管路系统的输送能耗。

　　从安装边界来看，这款阀型的结构长度符合对应通径止回阀的行业常规尺寸，两端法兰的螺栓孔中心距、密封面外径都匹配通用法兰标准，设计选型时不需要额外调整管路的预留安装空间，直接替换同参数的旧阀即可。安装时需要注意阀体上标注的流向箭头必须和管路介质的正向流动方向保持一致，同时要保证阀瓣的升降轴线处于垂直状态，不能倾斜安装，否则会导致阀瓣下落不到位、密封失效的问题。

　　设计过程中对壁厚做了针对性校核，阀体和阀盖的壁厚满足中低压工况的承压要求，常规1.6MPa压力等级的输送场景下不会出现壳体变形或者开裂问题，密封面的宽度经过计算，既保证足够的密封比压实现有效止漏，又不会因为密封面过宽导致阀瓣开启阻力过大。阀瓣的重量也做了平衡设计，保证正向流动时在常规流速下就能顺利开启，不会因为阀瓣过重导致流阻过大，同时倒流时能快速下落关闭，减少水锤冲击对管路的影响。

　　在实际工程应用里，这类止回阀通常会安装在泵组的出口端，和闸阀、软接头等管路配件配套使用，停泵时可以快速阻断介质倒流，保护泵叶轮不会因为反转出现松动、损坏，也能避免上游管路的介质倒流回下游污染水质或者影响工艺参数稳定。相比对夹式止回阀，法兰连接的结构强度更高，抗管道应力的能力更强，适合在管径稍大、管路振动相对明显的场景使用，长期运行的可靠性更有保障。
