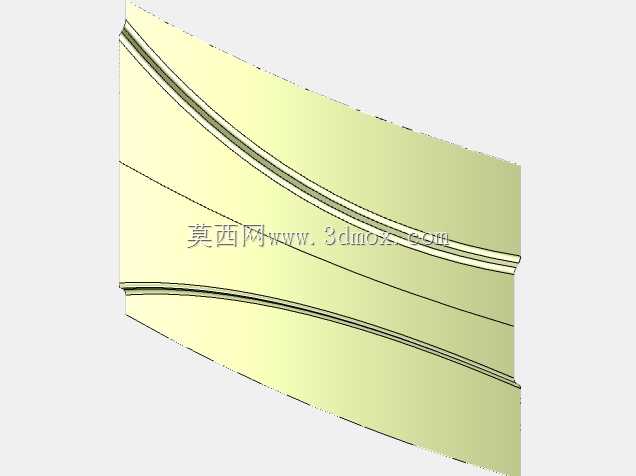

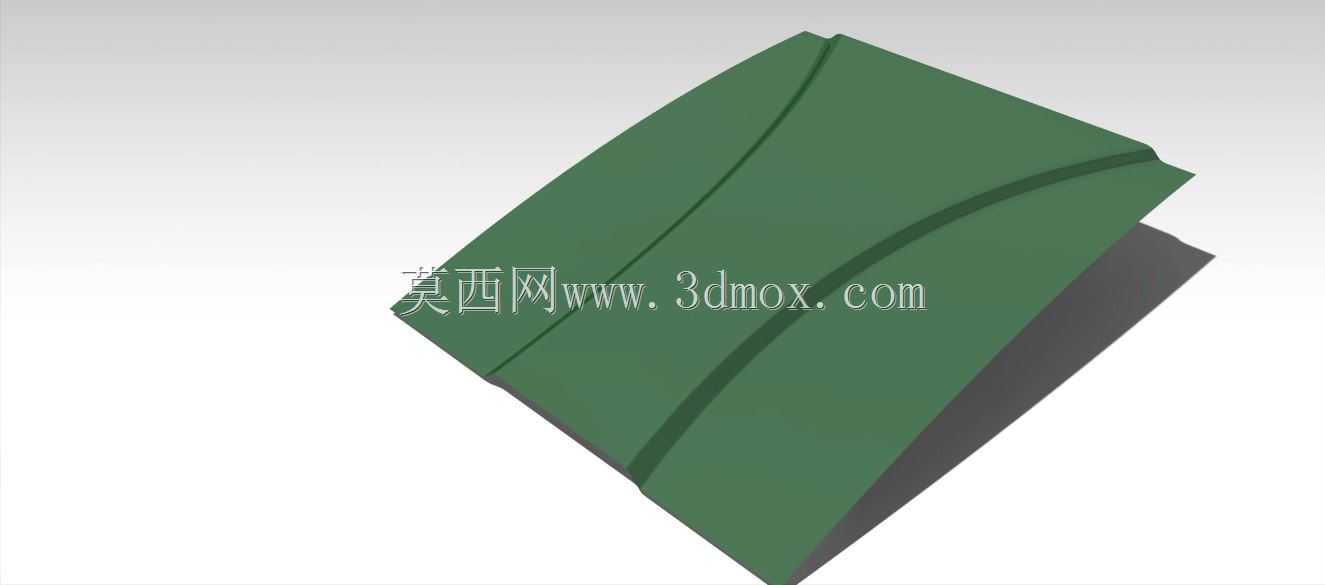

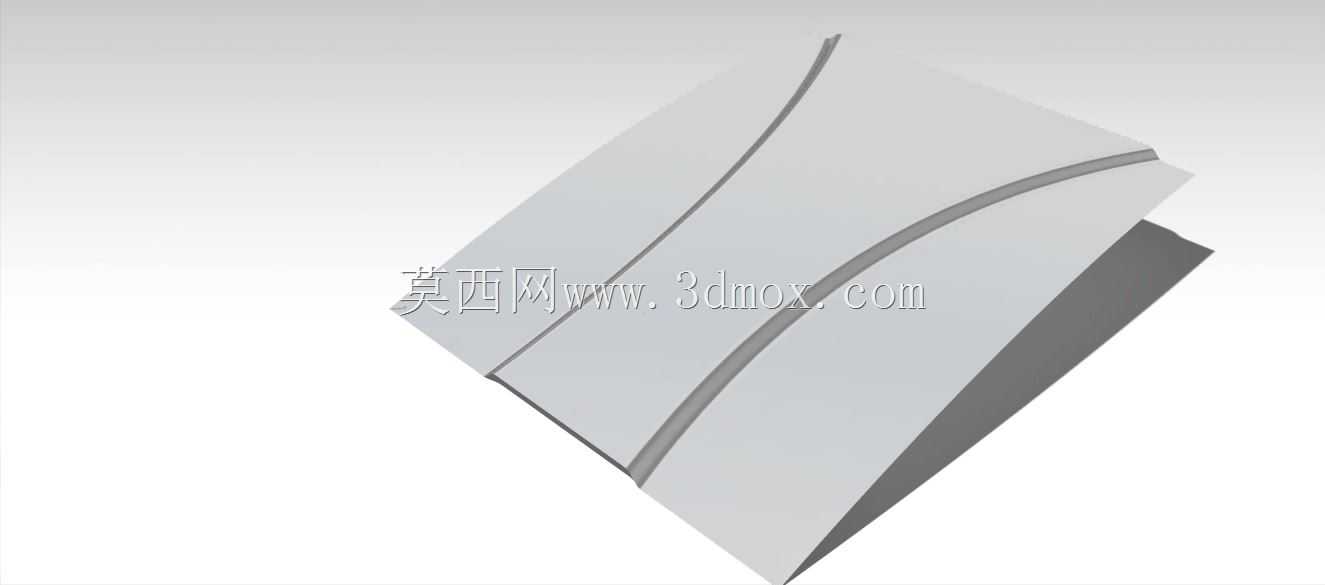

军用车辆引擎盖曲面结构三维设计

　　在军用越野车辆的整车结构设计中，引擎盖作为前部核心覆盖防护部件，其设计需要兼顾多场景下的使用需求，绝非普通民用车辆覆盖件的设计逻辑可直接套用。从实际应用场景来看，这类引擎盖需要适配野外复杂路况下的行驶防护需求，既要能够阻挡行驶过程中飞溅的碎石、泥水侵入发动机舱，保护舱内动力总成、管线、散热模块等核心部件不受外力冲击损坏，还要考虑战时轻武器破片、飞溅物的低速冲击防护，同时要满足日常维保过程中快速开启、支撑稳定的操作需求，在低温、高湿、强紫外线、盐雾等极端环境下长期使用不出现结构变形、涂层脱落等问题。

　　从功能特性层面拆解，该引擎盖的曲面造型并非单纯为了外观辨识度，其大弧度的流线型曲面首先可以优化车辆高速行驶时的前部气流走向，降低风阻系数的同时，减少行驶过程中气流在引擎盖与前挡风衔接位置产生的紊流，避免泥水、扬尘被气流直接卷附到挡风玻璃上影响驾驶视野。曲面的加强筋结构采用内嵌式布局，沿着引擎盖的受力传导路径分布，在不增加整体板材厚度的前提下，大幅提升了整体结构刚度，避免车辆在颠簸路面行驶时引擎盖产生共振异响，也能在受到正面低速冲击时通过曲面的微小形变吸收部分冲击力，降低对舱内部件的传导损伤。引擎盖的边缘采用翻边咬合结构，与前部进气格栅、两侧翼子板的安装缝隙控制在均匀的公差范围内，既可以保证整车的外观一致性，也能避免雨水顺着缝隙渗入发动机舱，同时翻边结构上预留的密封胶条安装槽，可适配耐老化的橡胶密封件，进一步提升舱体的密封性能，满足涉水行驶时的防水要求。

　　在设计思路的落地过程中，首先需要锁定安装边界的硬点参数：引擎盖后部通过铰链与车身前围上部的安装支架连接，铰链的安装孔位坐标需要与车身钣金的安装点完全匹配，保证开启角度能够达到维保操作所需的角度，方便维修人员对发动机舱内的机油加注口、冷却液储液罐、保险盒等常检部件进行操作，不需要额外拆卸其他覆盖件。引擎盖前部的锁止机构安装位，需要与前部水箱框架上的锁座精准对位，保证闭合后锁止可靠，不会在越野颠簸过程中出现意外开启的情况，同时锁止位置的受力点需要做局部加强，避免长期开关操作导致局部板材开裂。两侧的边缘轮廓需要与翼子板的曲面做G2连续过渡，避免出现曲面突兀的折角，减少应力集中点的同时，也能降低光线反射造成的视野干扰。

　　从结构细节来看，该引擎盖的内板采用网状加强筋布局，而非整块实体板材，在保证整体刚度满足要求的前提下，尽可能降低部件自重，减少车辆前部的簧下质量配比，优化整车的轴荷分布，提升越野行驶时的操控稳定性。内板上预留的隔音棉安装卡扣位，可固定耐高温的隔音隔热棉，一方面阻隔发动机运转产生的噪音传递到驾驶舱，提升乘坐舒适性，另一方面也能隔绝发动机运转产生的高温辐射，避免引擎盖外表面的迷彩涂层长期受高温影响出现老化褪色。引擎盖的曲面弧度设计还考虑了光线反射的需求，军绿色的哑光涂层配合曲面的微角度变化，能够在野外环境下减少镜面反射，降低被光学侦察设备发现的概率，这也是军用车辆覆盖件设计区别于民用产品的核心要点之一。

　　在安装匹配的验证环节，需要重点校核引擎盖在最大开启角度下与前挡风玻璃、雨刮臂的运动间隙，保证开启过程中不会出现部件干涉，同时支撑顶杆的安装位需要计算好支撑力的平衡点，保证开启后支撑稳定，不会因为外力轻微触碰就出现下落的情况，关闭时的下压力度控制在合理区间，不需要操作人员施加过大的外力即可完成锁止。整个曲面的建模过程中，需要反复调整曲率梳的分布，保证曲面的光顺性，避免出现局部的凹凸不平，否则不仅会影响外观的视觉效果，还会在喷涂涂层后因为曲面曲率突变出现漆层厚薄不均的问题，长期使用后容易出现漆层开裂脱落的情况。此外，引擎盖的边缘还预留了缓冲块的安装位置，在闭合状态下缓冲块与翼子板、水箱框架的对应位置接触，吸收行驶过程中的振动，避免金属部件直接接触产生异响，也能减少长期振动导致的连接部件松动问题。
