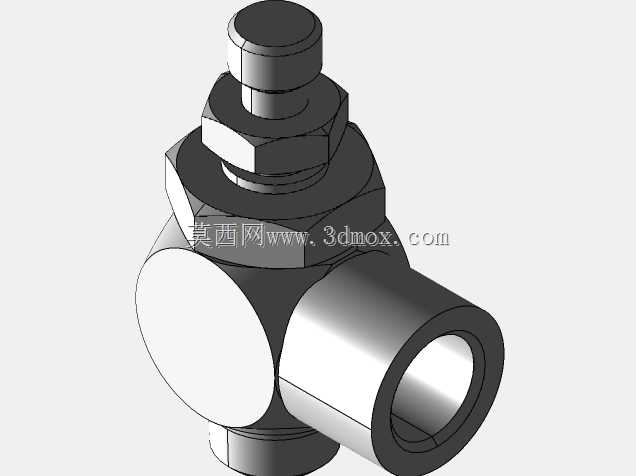

1/8NPT接口滚花调节式气路阀门结构

　　这款带滚花旋钮的1/8"NPT接口阀门，是气动回路里常用的节流调节类元件，日常在小型自动化设备的气路排布、实验室气路终端、小型气动执行机构的供气管路里都能见到它的身影，核心作用是精准控制支路气路的通气流量，以此匹配不同工况下气缸、气动马达这类执行元件的动作速度需求，避免供气流量过大导致执行件动作冲击过猛，或是流量不足出现动作迟滞、出力不够的问题。

　　从结构设计逻辑来看，阀体采用金属切削加工成型，主体流道做了平滑过渡处理，尽可能压缩气阻，减少压缩空气流经阀体时的压力损失。顶部的调节端采用滚花旋钮设计，没有额外加装调节手柄，就是考虑到这类小通径阀门的调节力矩本身不大，操作人员直接用手指拧动旋钮就能完成开度调整，滚花的纹路深度、齿距都经过实际调试，既保证手指接触时的摩擦力足够，不会因为手上沾有少量油污、水汽出现打滑，又不会因为齿形过于尖锐硌伤操作人员手指，日常调节不需要借助扳手等额外工具，现场调试的便利性很高。旋钮下方设置了锁紧结构，当调整到合适开度之后，拧紧锁紧螺母就能把旋钮位置固定，避免设备运行过程中因为管路振动、气流冲击导致旋钮自行转动，出现流量偏移影响设备正常运行的情况。

　　接口端的设计兼顾了安装便利性与密封可靠性，其中一端为1/8"NPT锥管螺纹接口，这类螺纹本身依靠牙型变形实现密封，安装时不需要额外加装过多密封填料，只要按照标准扭矩拧紧就能满足常规气动回路的密封要求，适合直接对接预制了NPT内螺纹的气动管路、阀岛安装板；另一端采用快插式接头结构，黄色的锁紧圈是快插接口的标识，对应适配外径匹配的气动软管，安装时只需要把软管切平后直接插入接口就能完成固定与密封，拆卸时按下黄色锁紧圈就能顺利拔出软管，不需要对管路做套丝、卡压等额外加工，在现场布线、后期维护更换的时候能节省大量装配时间。

　　安装边界方面，这款阀门的整体外形紧凑，主体为直角式流道结构，两个接口呈90度垂直分布，安装时需要预留出旋钮的操作空间，旋钮顶部距离阀体安装面的高度要保证手指能顺利放入拧动，不能被周边的管路、安装板遮挡；快插接口端要预留出至少一倍软管外径的操作空间，方便后期插拔软管的时候按压锁紧圈。NPT螺纹端安装时要注意控制拧紧扭矩，不能因为追求密封效果过度拧紧，否则容易导致阀体螺纹孔开裂，尤其是阀体为金属切削件，虽然材质强度足够，但小通径的螺纹壁厚度有限，过扭很容易出现暗裂导致使用过程中漏气。

　　实际使用过程中，这类阀门通常安装在气动执行元件的进气支路上，比如小型气缸的进退气路，通过调整阀门开度改变进入气缸的压缩空气流量，就能控制气缸活塞的运动速度，在一些需要平缓动作的工位，比如小型工件的推料、压合工位，通过这个阀门的节流调节，能让气缸动作从快进切换到工进阶段更平稳，减少工件被碰伤的概率。另外在一些小型气动控制回路里，它也可以作为临时的通断阀使用，当需要切断某一支路气路的时候，直接把旋钮拧到全闭位置就能截断气流，不需要关闭总气路，方便单工位的调试与维护。

　　建模过程中，这类阀门的结构还原需要重点关注几个配合位置：一是滚花旋钮的齿形参数，要符合实际加工的滚花模数，不能把齿做的过深或过浅，否则渲染出来的质感会和实物偏差很大；二是快插接口内部的卡簧、密封环结构，虽然日常装配后看不到内部结构，但如果要做剖视展示的话，内部的密封结构、锁紧卡簧的位置要符合实际产品的装配逻辑，不能出现结构错位；三是NPT螺纹的锥度参数，必须严格按照1/8"NPT的标准锥度1:16来建模，牙型角为60度，保证和标准接口的配合尺寸准确，避免在装配模拟的时候出现干涉或者配合间隙过大的问题。阀体的金属质感处理上，要区分机加工面与喷砂面的不同粗糙度，阀体主体的六角调节部位、快插接口的金属部分是哑光喷砂质感，而旋钮顶部、螺纹端面是车削加工的亮面，不同表面的粗糙度差异要在材质参数里体现出来，才能让模型的写实度更高，满足装配演示、产品手册渲染的使用需求。
