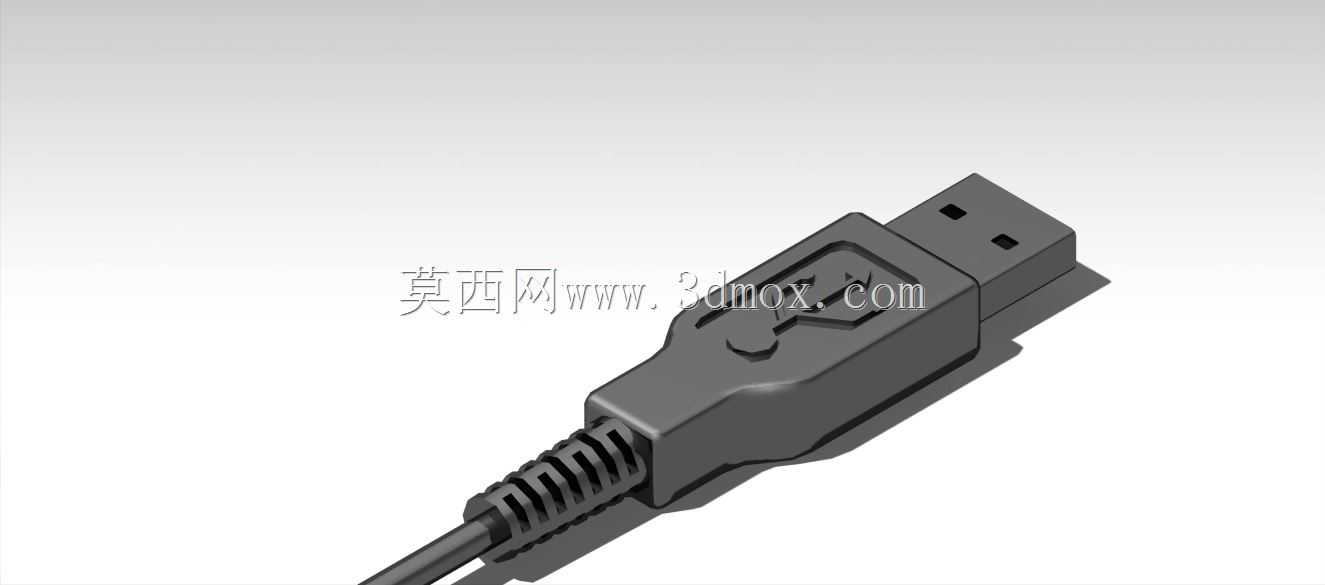

标准USB公头连接端口结构设计

　　日常做消费电子外设、工业控制机柜内部布线的结构设计时，USB端口是绕不开的标准接插件选型对象，很多刚入行的结构工程师容易忽略接插件的安装边界细节，导致后期开模或者装配时出现接口对位偏差、线缆弯折疲劳断裂的问题，这次的USB端口结构建模，完全参照通用USB Type-A公头的实际量产尺寸做全细节还原，能直接用于设备面板开孔校验、线缆组件装配干涉检查。

　　从实际应用场景来看，这类USB公头端口覆盖的使用场景极广，消费电子领域的键盘、鼠标、U盘、移动硬盘等外设的线缆端连接，工业场景里的工控机调试接口、数据采集器传输端口、小型传感器的供电与数据传输接头，甚至部分车载外接设备的扩展接口，都会用到这类标准USB公头结构，不同场景下对端口的防护、抗弯折要求有差异，但核心的插接配合尺寸是完全统一的，这也是建模时优先保证的核心尺寸基准。

　　建模过程中首先锁定的是插接端的配合尺寸，公头金属插舌的宽度、厚度，内部接触弹片的排布间距，完全遵循通用USB接口的规范要求，插舌端面的两个定位缺口位置、深度都做了精准还原，避免和母座对插时出现卡滞、接触不良的问题。端口尾部的线缆防弯折结构是设计的重点，日常使用中USB线缆最容易出现断裂的位置就是接头和线身的衔接处，这次的结构在尾部做了多级阶梯式的防弯折护套，护套表面的防滑凹槽不是装饰性结构，每道凹槽的深度、间距都经过实际弯折测试验证，能分散线缆弯折时的应力，避免线芯在根部反复弯折出现断芯，护套和接头主体的衔接处做了圆弧过渡，没有尖锐棱角，既可以提升注塑成型时的材料流动性，也能避免使用时割手。

　　接头主体的外壳部分，做了包裹式的结构设计，外壳内壁设置有定位卡扣，装配时可以和内部的绝缘基座牢牢卡合，不会出现插拔时外壳和内芯脱离的问题，外壳表面的USB标识凹槽深度控制在0.2mm，既可以满足后续丝印或者镭雕标识的工艺要求，也不会因为凹槽过深影响外壳的结构强度。从安装边界来看，整个公头端口插接方向的总长度、尾部护套的最大外径都做了严格的尺寸控制，在做设备面板的接口开孔设计时，可以直接调用这个模型做干涉检查，不需要额外预留过多的装配余量，尤其是多接口并排布置的场景，相邻接口的中心距只要参照模型的最大宽度尺寸预留，就不会出现多个插头同时插入时互相干涉的问题。

　　很多工程师在做这类接插件建模时，容易忽略内部绝缘基座和金属屏蔽壳的配合间隙，实际量产中如果间隙控制不当，会出现组装时外壳压伤内部弹片、或者插拔时间隙过大导致接头松动的问题，这次的模型在金属外壳和绝缘基座之间预留了0.05mm的装配间隙，既满足注塑件、冲压件的公差要求，也能保证组装后的结构紧实度。尾部的线缆穿入孔做了变径设计，适配不同线径的USB线缆，穿入孔内壁设置有环形的防拉脱卡槽，线缆和接头注塑固定时，塑胶材料会填充进卡槽内，能承受更大的拉拽力，避免线缆被外力拉扯时和接头内芯脱离。

　　从实际选型适配的角度来说，这个端口结构可以直接匹配常规的四芯USB线缆，也可以根据使用需求调整内部接触弹片的数量，适配带屏蔽层的高速传输线缆，模型的所有特征都是参数化构建的，调整尺寸时不需要重新绘制整体结构，只需要修改对应参数就能快速衍生出不同线径、不同护套长度的变体结构，能大幅缩短外设产品、工控设备的接口设计周期，减少前期打样验证的次数。在做设备的整机布线模拟时，直接调用这个模型可以真实模拟接头插入后的空间占用情况，避免出现设备外壳装配后接口被内部结构件挡住、插头无法完全插入的问题，尤其是紧凑型的小型电子设备，内部空间极其有限，接插件的每一处尺寸偏差都可能导致整个结构设计需要返工，精准的接插件模型能帮结构工程师提前规避很多装配层面的问题。
