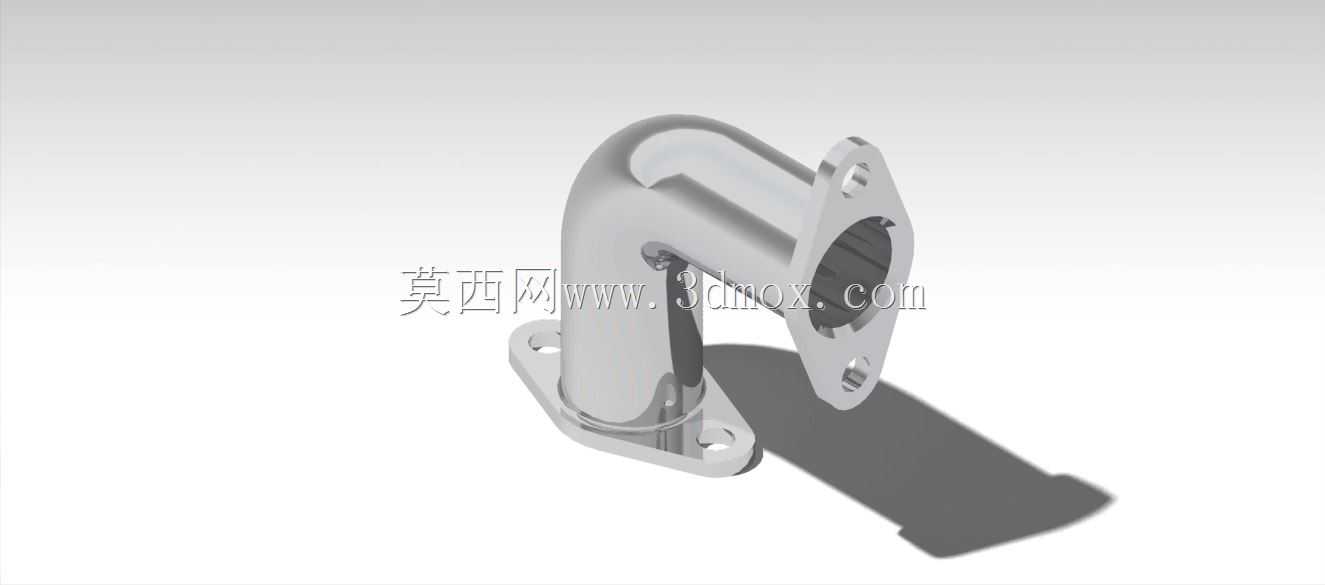

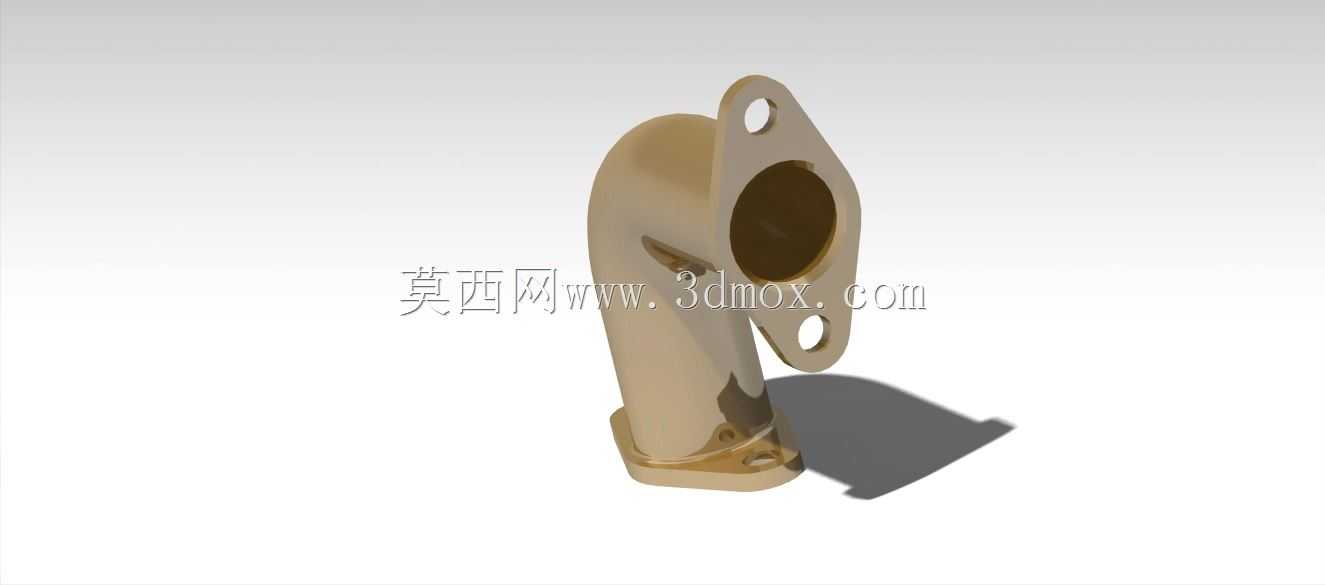

带安装法兰弯型流体管路延长接头

　　在流体输送系统的现场布设与设备改造场景中，经常会遇到原有管路接口位置与待接入设备存在空间错位、接口间距不足的问题，这类弯型带法兰的延长管路接头，就是为解决这类空间适配问题设计的专用连接件。不同于直通式延长管仅能补偿轴向长度偏差，这款弯型结构的延长件可以同时完成轴向距离延伸与流体流向的转向调整，在紧凑安装空间内省去额外加装弯头与短节的工序，减少管路连接节点数量，也就降低了流体泄漏的潜在风险点。

　　从结构设计逻辑来看，这款管件两端均采用带安装孔的法兰结构作为连接界面，法兰端面上的通孔位置经过同轴度校验，能够与对应规格的配对法兰实现精准对位，安装时只需在结合面加装适配密封垫片，穿入紧固件均匀拧紧即可完成密封固定，无需额外加工焊接坡口，适合现场无焊接作业条件的设备改装场景。管件的弯曲段采用平滑圆弧过渡设计，没有直角弯折带来的流道突变，能够最大程度降低流体流经时的局部阻力损失，减少介质在弯折处的紊流与冲蚀磨损，不管是输送常温清水、润滑介质还是低压气体，都能保持稳定的通流效率。

　　在实际安装边界的考量上，这款管件的整体安装占用空间需要结合两端法兰的外接圆直径、弯管段的弯曲半径以及轴向延伸长度共同核算，安装前需要确认两端对接法兰的孔位分布是否匹配，同时预留出紧固件的操作空间，避免安装时扳手等工具无法抵达拧紧位置。管件的主体壁厚经过等强度设计，法兰连接部位做了局部加厚处理，能够承受法兰连接时的螺栓压紧力，不会因为局部应力集中出现开裂变形；弯管段的壁厚均匀过渡，既保证了整体结构强度，也不会因为局部过厚造成材料浪费与整体重量超标。

　　从应用场景覆盖来说，这类延长管件既可以用在小型动力设备的润滑系统油路改造中，补偿油泵与润滑点之间的位置偏差；也可以用在中小型气动设备的气路布设中，调整压缩空气的输送路径，避开设备内部的运动部件与电气走线；在部分小型冷却循环系统中，也能作为管路改向与延长的连接件，适配紧凑空间内的散热器、水泵等部件的接口位置。设计这类管件的三维模型时，需要重点校验弯管段的内孔曲率连续性，避免出现流道台阶造成的介质滞留，同时要保证两端法兰的安装孔位与对接件的孔位公差控制在合理范围内，防止安装时出现孔位错位无法穿入螺栓的问题；另外法兰端面的平面度也需要严格控制，保证密封面能够与垫片充分贴合，避免出现局部间隙造成的介质渗漏。

　　不同于标准定型的长半径弯头或者标准长度的法兰短节，这类定制化的弯型延长管可以根据实际安装空间调整弯曲角度与轴向延伸长度，在设备改造、非标设备装配场景中能够大幅减少管路拼装的工作量，提升管路系统的集成度与可靠性。建模过程中还需要考虑管件的铸造或者机加工工艺可行性，弯管外壁与内壁的脱模斜度、法兰与管体衔接处的圆角过渡都要符合对应加工工艺的要求，避免出现无法加工的结构死角，保证模型从设计到生产的可落地性。
