带安装底座的铰接式机械连接支座结构

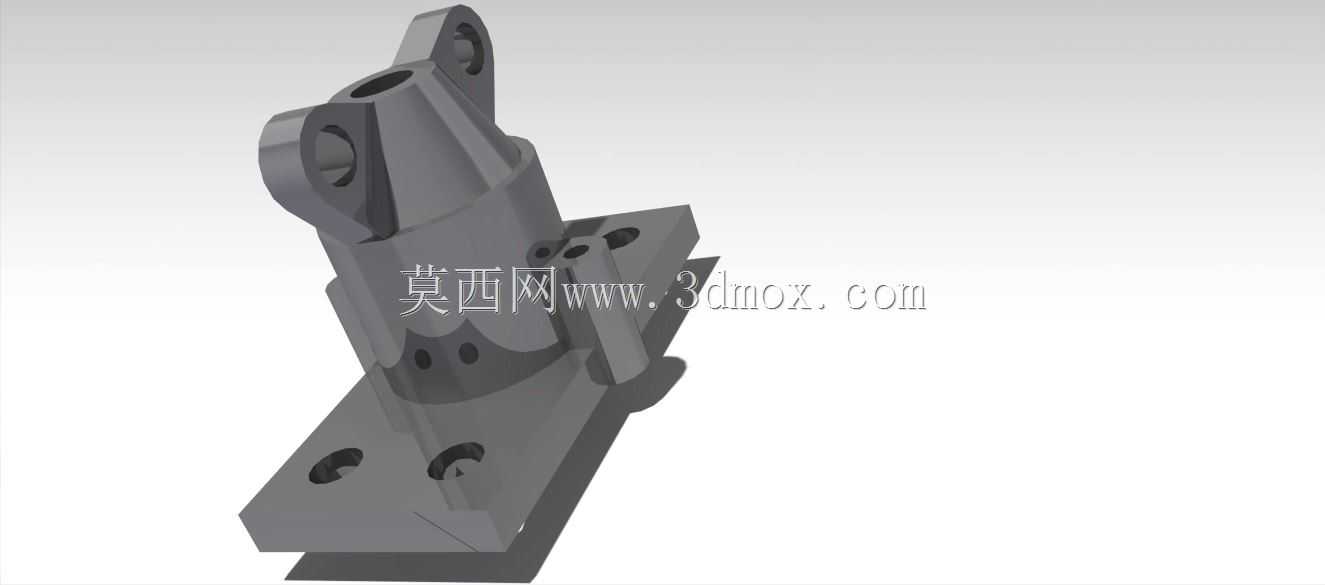

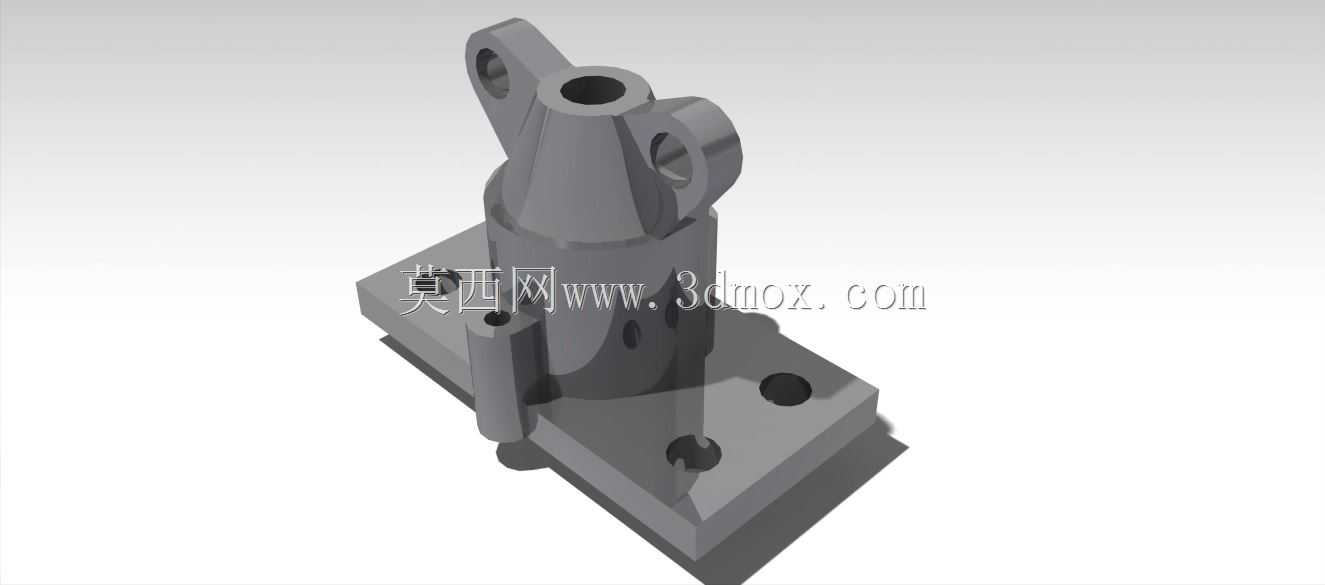

　　在各类工业设备的动力传递、执行机构连接环节，这类带安装底座的铰接式连接支座是应用频次极高的结构件，常见于工程机械的执行臂铰接点位、自动化生产线的摆臂连接工位、液压系统的油缸端部支撑位置，主要承担载荷传递、转动自由度约束、部件相对位置固定的核心作用，区别于固定式刚性支座，这类带铰接孔位的结构能够允许被连接件在设定角度范围内完成往复摆动，抵消设备运行过程中产生的装配误差与形变位移，避免刚性连接带来的应力集中断裂问题。从结构功能来看，下部的方形安装底座是整个构件的承载基础，底座上开设的四个沉头安装孔，能够适配内六角圆柱头螺钉完成与设备安装基面的刚性固定，沉孔结构设计可以保证螺钉安装后头部不突出底座平面，避免与周边运动部件产生干涉，

　　底座与上部主体的衔接位置做了大圆弧过渡处理，能够有效分散竖向载荷与摆动扭矩带来的应力集中，避免长期交变载荷下衔接位置出现疲劳裂纹。上部的主体结构采用锥台过渡的柱式构型，相较于等直径柱体，锥台结构在保证上部铰接点位结构强度的同时，能够减少下部与底座衔接位置的材料冗余，降低构件整体重量，主体上部对称布置的两个同轴铰接通孔，是整个构件的核心功能点位，孔位的同轴度公差需要控制在0.02mm以内，才能保证铰接销轴穿装后转动顺畅无卡滞，孔壁表面需要做淬火处理提升表面硬度，减少长期转动摩擦带来的磨损量，延长构件的整体使用寿命。主体侧面延伸出的带孔凸台结构，可用于安装润滑管路或者限位挡片，部分应用场景下也可作为辅助传感器的安装点位，

　　无需额外在主体上焊接支架，减少二次加工对构件整体强度的影响。从设计思路层面，这类支座的建模过程需要优先确定安装基面的边界尺寸，根据设备安装位的预留空间确定底座的长宽参数，通常底座的单边尺寸需要比上部主体最大外径大15mm以上，保证螺钉安装时有足够的扳手操作空间，铰接孔的中心高度需要匹配被连接部件的转动中心高度，避免出现运动干涉。建模时需要重点关注各个孔位的位置度公差，尤其是安装孔的孔距公差需要控制在±0.1mm以内，保证现场安装时能够顺利对位，无需额外扩孔调整。铰接孔的内径尺寸需要根据所承受的最大径向载荷计算确定，通常按照销轴的剪切强度、孔壁的挤压强度双向校核，保证在1.5倍额定载荷下不会出现塑性变形。

　　这类构件的外形没有多余的装饰性结构，所有曲面与倒角都服务于应力分散与装配需求，外表面的拔模斜度控制在1°以内，适配铸造或者模锻的加工工艺要求，减少后续机加工的材料去除量。安装边界方面，需要注意底座安装时基面的平面度不低于0.05mm，避免安装后底座出现翘曲，导致上部铰接孔的同轴度超差，铰接销轴穿装后需要在孔位两端加装防尘密封圈，避免粉尘、切削液等杂质进入孔内磨损配合面，日常维护时可通过侧面凸台预留的注油孔定期加注润滑脂，降低转动副的摩擦阻力。在不同的应用场景下，这类支座的尺寸会根据载荷等级做对应调整，小载荷场景下可采用铝合金材质降低整体重量，大载荷重载场景下则采用合金铸钢材质，配合表面淬火处理提升耐磨性能，不管是哪种材质选型，其核心的结构构型逻辑保持一致，都是通过下部刚性安装底座提供稳定支撑，上部同轴铰接孔提供可控的转动自由度，衔接位置的圆弧过渡保证结构强度，这类结构的三维建模过程中，需要避免出现尖锐棱角、壁厚突变等容易引发应力集中的结构，所有非配合面的棱边都需要做R1-R2的倒角处理，既可以去除加工毛刺，也能减少搬运安装过程中的磕碰划伤风险。
