钣金装配用压铆式锁紧连接件结构设计

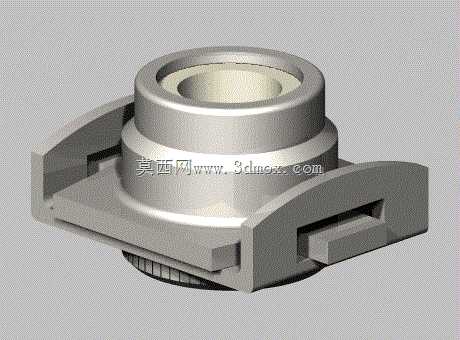

　　在机箱机柜、新能源电池包壳体、通讯设备钣金机架这类需要频繁拆装维护的薄壁构件装配场景里，传统拉铆螺母、抽芯铆钉存在拆装后螺纹失效、铆接后无法调整预紧度的问题，这类压铆式锁紧连接件就是针对这类痛点开发的专用紧固结构，和常规压铆螺柱不同，它自带的六角防转基座在压入钣金预制孔后，不需要额外做止转结构就能承受大扭矩锁紧力，适配0.8mm到3mm厚度的冷轧钢板、铝合金板、覆铝锌板等常见钣金基材，在通讯基站室外机柜的门板锁扣安装、工控机箱内部导轨固定、新能源储能模组的侧板拼接工位上，这类零件的使用占比能占到紧固件总用量的三成以上。从结构设计逻辑来看，这个零件的核心功能是在薄壁钣金上形成可反复拆装的内螺纹连接点，

　　同时自带的法兰压边能在铆接完成后覆盖板材开孔的毛刺边，避免装配时划伤线缆或者操作人员，中间的内六角驱动孔既可以在压铆工序里用治具定位，也能在后期维护时用内六角扳手辅助调整铆接预紧量，不会出现普通压铆件压入后歪斜无法修正的问题。做三维建模的时候要特别注意几个安装边界尺寸：首先是六角基座的对边尺寸要比钣金预制孔大0.15mm到0.2mm，这个过盈量是保证压入后防转扭矩达标的核心，过盈量太小会出现转动滑牙，过盈量太大会压裂钣金孔边，尤其是1mm以下的薄铝板，过盈量超过0.2mm就很容易出现孔边鼓包变形；其次是法兰压边的厚度要控制在0.8mm到1.2mm之间，压入后法兰面和钣金表面的贴合间隙不能超过0.05mm，

　　不然螺丝锁紧后会出现法兰面凹陷，导致连接松动；还有底部的导向锥段长度要比钣金厚度大0.3mm，压铆时导向段先穿过预制孔定位，能避免压铆时零件歪斜，保证六角基座均匀压入板材。实际选型应用的时候，要根据连接副的受力等级匹配对应的规格，M3规格的这款压铆件适合固定PCB板、线槽这类轻载构件，单颗能承受不低于800N的静态拉脱力，M4、M5规格的可以用来固定承重导轨、门锁铰链这类重载部件，静态拉脱力要做到1500N以上才符合行业使用标准。和普通焊接螺母比，它不需要做焊后除焊渣、喷塑遮孔的工序，压铆后表面平整，适合有外观要求的设备外板装配；和涨铆螺母比，它的六角防转结构能承受更大的反复拆装扭矩，不会因为多次拧螺丝出现螺母跟转的问题。

　　建模过程中还要注意压入段的圆角处理，六角基座和法兰连接的位置要做R0.2的过渡圆角，避免压铆时应力集中导致基座开裂，内螺纹的收尾段要做不完整螺纹的退刀结构，保证螺丝拧到底的时候不会出现顶死的情况，很多新手建模的时候会把螺纹做全长度，实际生产中全螺纹的压铆件在压入时会因为螺纹变形导致螺丝无法拧入，这点是结构设计里很容易踩的坑。另外这个零件的法兰面上做的浅凹槽结构，是用来存贮少量防锈油脂的，在户外高湿环境下使用时，能延缓法兰和钣金接触面的锈蚀速度，避免后期维护时因为锈蚀无法拆卸，这个细节很多通用压铆件都没有，是针对户外设备场景做的优化设计。在装配工艺上，这类零件不需要专用的液压压铆设备，用普通的手啤机配上对应的压头就能完成安装，小批量试制的时候甚至可以用台钳夹装压入，比焊接、拉铆的工艺灵活性高很多，适合多品种小批量的设备生产场景。做装配干涉检查的时候，要注意压入钣金背面的突出长度，不能超过钣金背面到相邻构件的间隙，一般预留0.5mm以上的安全间隙就不会出现装配干涉，很多设计人员在出图的时候只算正面安装尺寸，忽略背面突出量，最后装配的时候会顶到内部的元器件或者线缆，造成不必要的返工。
