八边形法兰底座防护遮蔽端盖结构

　　在户外机电设备、车载电控单元、工业现场外露传动组件的防护场景中，这类带法兰安装边的八边形遮蔽端盖是十分常见的结构件，日常选型和建模时经常会碰到类似需求。它的核心作用是为内部的接线端子、小型传动接头、传感器安装座提供物理遮蔽，避免运行过程中飞溅的切削液、粉尘、金属碎屑直接侵入部件配合间隙，同时也能防止运维过程中人员误触内部带电或运动部件造成安全隐患。

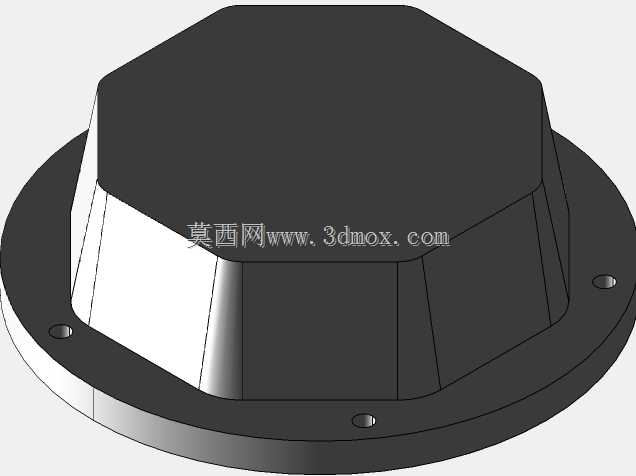

　　从结构设计逻辑来看，主体采用八边形锥台造型而非常规圆形端盖，首先是考虑到狭小安装空间内的扳手操作空间，八边形的每个平面都可以作为扳手夹持面，不需要额外在端盖侧面加工扁位，就能实现可靠的拧紧与拆卸，相比圆形滚花端盖，在油污较重的车间环境下，夹持施力的可靠性更高，不容易出现打滑滑牙的问题。锥台的拔模斜度控制在3度左右，既兼顾了注塑或者压铸成型时的脱模便利性，也能让端盖表面的积水、积尘顺着斜面自然滑落，减少顶部积污留滞的可能。

　　底部的圆形法兰安装边是整个部件的安装基准，法兰上对称布置的两个安装孔，采用沉孔设计，安装时可以将圆柱头螺钉完全埋入沉孔内，不会在法兰表面突出螺钉头，既避免了突出部位剐蹭运维人员衣物或周边管线，也能让整个安装面完全贴合设备基体的安装平面，保证密封胶条或者密封圈的压缩量均匀，不会出现局部压合不实导致的防护失效问题。法兰边的厚度经过受力校核，在螺钉拧紧到额定扭矩时，不会出现法兰翘曲变形，保证长期使用后的安装可靠性。

　　实际安装时，需要匹配设备基体上的对应安装止口，端盖内侧的环形卡槽可以嵌入O型密封圈，当法兰通过螺钉压紧在基体表面时，密封圈被均匀压缩在止口端面和端盖卡槽之间，能够实现IP65级别的基础防护，满足一般工业户外场景的防尘防水要求。八边形主体的内部空腔做了等壁厚设计，壁厚均匀控制在2.5mm，不管是采用ABS注塑、铝合金压铸还是不锈钢冲压工艺，都能避免成型过程中出现缩痕、应力集中的问题，批量生产时的成品率更高。

　　建模过程中需要特别注意几个边界尺寸的匹配：首先是法兰安装边的外径要比设备基体的安装凸台外径大5mm以上，给安装螺钉的操作留出足够的扳手空间；其次是内侧空腔的深度要完全覆盖内部被防护部件的最高点，预留至少3mm的安全间隙，避免设备运行过程中内部部件振动剐蹭到端盖内壁，产生异响或者磨损；另外安装孔的中心距需要和基体上的螺纹孔中心距严格对齐，公差控制在±0.1mm以内，避免安装时出现孔位错位无法装配的问题。

　　这类遮蔽端盖虽然是小型结构件，但在设备整体可靠性设计中占比不低，很多现场设备的故障恰恰是因为这类小防护件设计不合理，导致粉尘水汽侵入内部部件造成短路或者磨损。设计时不能只考虑外观造型，要结合实际安装场景的操作空间、防护等级要求、成型工艺特性综合调整结构参数，比如在有强腐蚀介质的场景，还可以在端盖内壁增加防腐涂层的预留厚度，把壁厚调整到3mm提升结构强度；在轻量化要求高的场景，可以在八边形侧壁做均匀的减重凹槽，在不降低结构强度的前提下减少材料用量，降低单件成本。
