带卡扣定位结构的设备安装钣金固定件

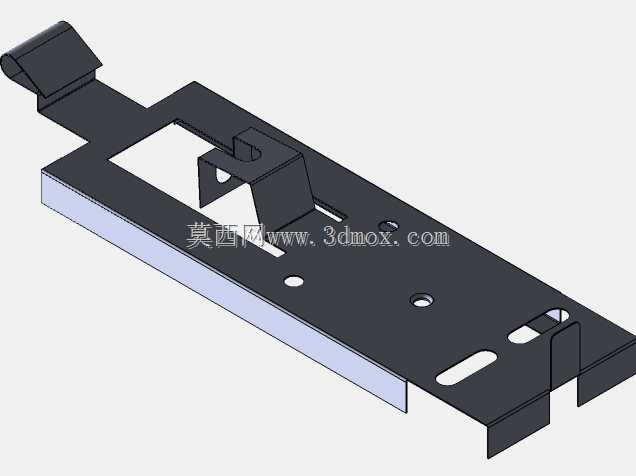

　　这款钣金固定件在工业设备内部的走线、小型功能模块安装场景中应用十分广泛，常见于工控机柜、小型自动化检测设备、通讯终端设备的内部腔体，用来承托重量较轻的功能小板、线束隔离板或者小型传感模块，替代传统的塑料支架，在高温、有轻微振动的设备运行环境下具备更长的使用寿命，不会出现塑料件老化脆裂的问题。从实际使用的角度看，该零件的核心功能是通过自身的弯折结构实现两个功能：一是为被安装的部件提供平整的承托基准面，二是通过自带的卡扣结构实现免螺丝快速装配，减少设备组装时的紧固件使用量，降低产线装配的工时消耗。设计这款零件时，首先要考虑的是钣金材料的选型，常规使用1mm到1.5mm厚度的冷轧钢板即可满足强度需求，若应用在有防腐蚀要求的户外设备场景，

　　可更换为同厚度的304不锈钢板材，不需要额外增加料厚就能兼顾刚性与轻量化要求。零件主体的承托面做了多处开孔设计，其中圆形通孔是对应安装螺丝的过孔，长条形腰型孔是安装调节孔，用来抵消装配时的位置公差，避免因为机架焊接或者注塑外壳的尺寸偏差导致安装孔位对不齐的问题，腰型孔的长度方向统一沿着零件的长度方向设置，调节行程可以覆盖±2mm的装配误差，足够应对常规机加工与钣金加工的公差累积。零件一端的卷边卡扣结构是设计的核心，这个卡扣经过两次弯折成型，末端做了圆弧卷边处理，既可以避免安装时划伤操作人员的手部，也能在卡入机架对应的卡槽后提供足够的卡紧力，不会因为设备运行的轻微振动出现松脱，卡扣的弯折角度经过反复校核，

　　既保证卡入时的阻力不会过大导致装配困难，也能保证卡入后有0.3mm左右的过盈量，实现无螺丝预固定，后续如果需要拆卸维护，只需要用一字螺丝刀轻轻撬动卡扣末端就能轻松拆下，不需要破坏零件本身。零件两侧的向下折边是加强结构，折边高度设置为8mm，这个高度既不会过多占用设备内部的垂直空间，又能大幅提升整个钣金件的平面刚性，避免承托面因为承受被安装部件的重量出现中部下凹变形，折边的边角处都做了R1的圆角处理，避免应力集中导致钣金弯折处出现开裂问题。在安装边界上，这款零件的整体长度控制在120mm以内，宽度在40mm左右，安装时只需要在对应的机架或者设备内壁上冲出对应宽度的卡槽，不需要额外设计复杂的安装柱，零件放入卡槽后，卡扣自动卡入定位，

　　再通过两个圆形孔拧上M3的固定螺丝就能实现完全紧固，整个安装过程不需要额外的工装辅助，单人操作就能在10秒内完成装配。零件中部的向上弯折卡扣是用来固定被承托的部件的，被安装的功能板只需要对准这个卡扣推入，就能实现板件的预定位，不需要操作人员全程手扶板件再拧螺丝，进一步降低装配难度。设计过程中还需要考虑钣金加工的工艺性，所有的弯折处都预留了足够的折弯避空位，避免弯折时出现材料挤压变形，所有的开孔边缘都做了去毛刺处理，不会割伤安装过程中接触到的线束，零件表面采用静电喷塑处理，颜色为哑光黑，和多数工业设备内部的深色色调保持一致，不会出现反光干扰设备内部光电传感器正常工作的问题。在实际选型应用时，需要注意确认被承托部件的重量不超过500g，超过这个重量时可以适当增加钣金料厚到2mm，同时加宽两侧折边的高度，就能满足更高的承重需求，这款零件的结构具备很强的通用性，只需要调整整体长度、开孔位置和卡扣尺寸，就能适配不同规格的内部模块安装需求，不需要重新设计整体结构形式，能大幅缩短同类安装件的设计开发周期。
