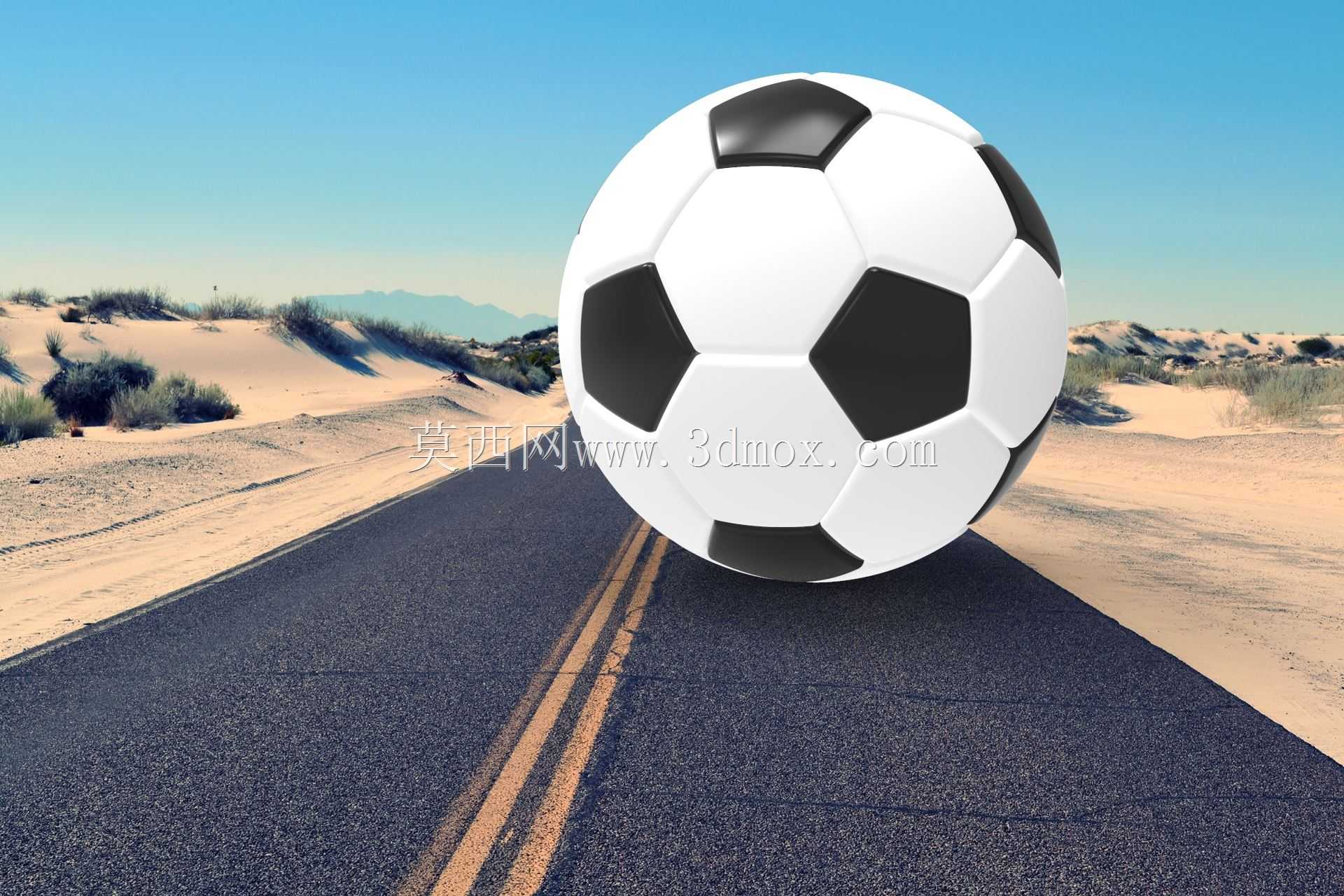

经典黑白拼接足球曲面结构三维设计

　　日常接触的经典黑白块足球，其曲面拼接结构的三维建模一直是曲面设计练习的典型案例，很多刚接触曲面模块的工程师都会拿这类球体拼接结构练手，掌握空间曲面裁剪、阵列、缝合的核心逻辑。从实际应用场景来看，这类正多面体拼接球体的建模逻辑，不止用于足球本身的外观设计，在游乐设施的球形装饰面、化工领域的球形储罐分块加工、文创产品的球形拼接摆件设计中，都能复用这套曲面拆分的思路。

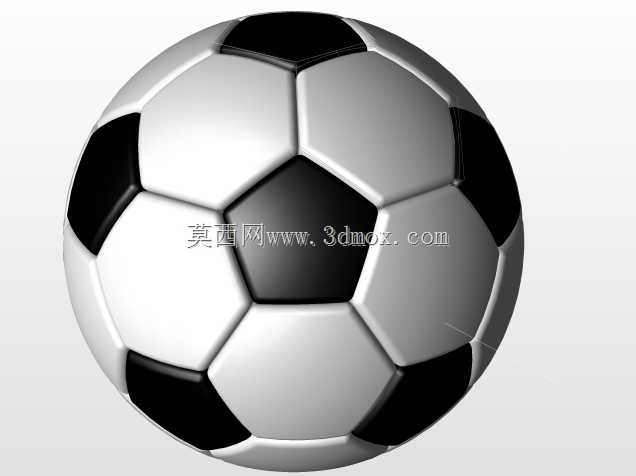

　　做这个足球模型的时候，首先要理清传统足球的结构逻辑：它是由12块正五边形黑色皮块、20块正六边形白色皮块拼接而成的截角二十面体结构，所有皮块的边长完全一致，相邻皮块的接缝在球面上形成连续的闭合曲线，最终拼成完美的球形外轮廓。建模初期不能直接在球面上硬切形状，那样做出来的皮块边界曲率不统一，缝合的时候很容易出现曲面缝隙或者褶皱，正确的思路是先搭建截角二十面体的线框骨架，确定每一个五边形、六边形顶点的空间坐标，保证所有相邻边的长度误差控制在建模公差范围内，再以球心为基准，把平面多边形的边界投影到指定直径的球面上，得到每一块皮块的曲面边界线。

　　从外形尺寸来看，标准比赛用足球的圆周在680-710mm之间，换算成球体直径大概在216-226mm区间，建模的时候可以取中间值220mm作为球体基准直径，每一块皮块的边长控制在45mm左右，这个尺寸下拼接出来的球面圆滑度刚好符合实际产品的比例。设计皮块结构的时候，要考虑实际生产中的缝合余量，每一块皮块的边缘要留出1.5-2mm的折边，这个折边是生产时皮料缝合的搭接区域，建模的时候如果只做外观面，忽略这个折边结构，模型就只能用于渲染，无法对接后续的开模或者皮料裁切工艺。

　　建模过程中最容易出问题的是阵列环节，五边形和六边形的排布有固定的空间规律：每一个黑色五边形皮块的周围，都相邻5块白色六边形皮块，每一块白色六边形皮块，会间隔相邻3块五边形和3块六边形，做圆周阵列的时候不能直接用平面阵列的参数，要以球心为阵列原点，按照二十面体的空间角度设定阵列轴的方向，不然阵列到最后会出现皮块错位，无法闭合整个球面。曲面缝合之后要做曲率分析，检查每一块皮块拼接处的曲率连续性，保证整个球面的G1连续，不会出现肉眼可见的棱线，要是做高精度的渲染或者加工模型，还要做到G2连续，让球面反光过渡自然，没有拼接痕迹。

　　除了足球本身的设计，这套分块建模的思路在工业领域有很多延伸用法，比如做大型球形封头的分块压型，直径超过10米的球形储罐不可能整体冲压成型，就会把球面拆分成类似足球皮块的多边形单元，每一块单独压型之后再现场焊接，拆分的时候就可以复用足球建模的曲面拆分逻辑，计算每一块板料的展开尺寸，控制冲压变形量。还有儿童游乐场的球形攀爬架，也是用类似的多边形管件拼接成球形框架，建模的时候同样可以先搭建截角二十面体的线框，再给线框赋予管件截面，快速生成整个框架结构，比一根根拼接管件的效率高很多。

　　做这个模型的时候还要注意皮块的厚度处理，真实足球的皮料厚度在2-3mm之间，加上内部的衬层总厚度大概4mm左右，建模的时候不能用曲面加厚直接生成实体，因为球面是双向曲率曲面，直接加厚很容易出现局部厚度不均或者特征失败，正确的做法是把缝合好的外球面，向内偏移指定厚度得到内球面，再把内外球面的边缘用延伸曲面连接，最后缝合成实体，这样做出来的皮块实体厚度均匀，不会出现局部过薄或者过厚的问题。如果要做足球的充气内部结构，还要在球心位置预留气嘴的安装位置，气嘴一般安装在某一块六边形皮块的中心，建模的时候要在对应位置做安装孔的特征，孔的直径按照标准气嘴的尺寸设定在8mm左右，孔边缘做圆角处理，避免应力集中导致皮料撕裂。

　　很多工程师练手的时候只做外观的黑白分块，忽略了实际产品的工艺细节，做出来的模型只能看不能用，真正面向生产的模型，每一个特征都要对应实际的加工环节：皮块之间的接缝要做0.5mm的凹陷，模拟真实足球的缝合线槽，表面要做细微的皮纹纹理，对应足球皮料的防滑纹理，这些细节虽然不影响整体结构，但对接渲染或者3D打印手板的时候，能大幅提升模型的真实感。另外，建模完成后要做干涉检查，确认每一块皮块之间没有重叠，相邻皮块的接触面完全贴合，没有多余的缝隙，要是做装配体模型，还要给每一块皮块设定配合关系，方便后续做结构受力分析，模拟足球受冲击时的皮块变形情况。
