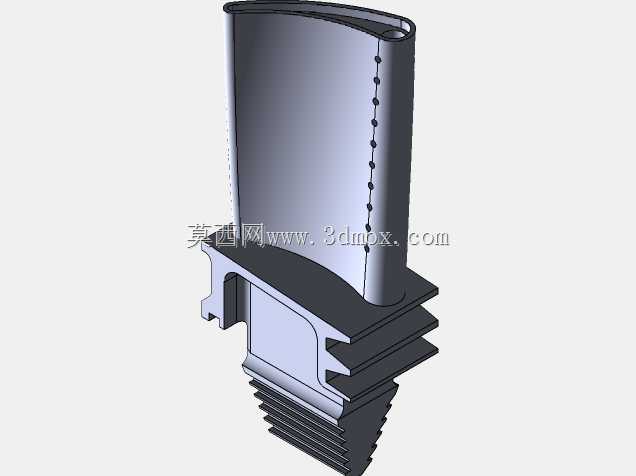

带枞树型叶根的航空发动机涡轮叶片结构

　　在航空发动机、地面燃气轮机等透平类动力设备的核心做功段，涡轮叶片是直接承接高温高压燃气能量、将热能转化为转子旋转机械能的核心承载部件，其结构设计合理性直接决定整套动力装置的热效率、运行寿命与可靠性边界。这款叶片采用大扭角叶身型线配合枞树型榫头叶根的结构方案，叶身部分沿展向设置连续的气动型面扭转，匹配燃气流道内沿径向变化的气流角度，减少气流在叶栅通道内的流动分离损失，让高温燃气的动能可以更平顺地作用在叶身表面，推动转子持续输出扭矩。叶身表面沿弦向布置的多排离散气膜冷却孔，是针对高温工作场景的核心设计，工作时从压气机段引出的冷却气流会通过叶片内部的冷却流道从这些小孔溢出，在叶身表面形成一层均匀的低温气膜，

　　隔绝高温燃气对叶片基体的直接冲刷，降低叶片实际承受的工作温度，让叶片可以在高于基体材料熔点的燃气环境中长期稳定工作。叶根部分采用的枞树型榫齿结构，是涡轮叶片与轮盘连接的经典成熟方案，多道楔形榫齿可以均匀传递叶身承受的气动载荷与离心载荷，齿面的接触应力沿各道榫齿均匀分布，避免局部应力集中导致的榫齿断裂失效；叶根末端设置的螺纹段，用于安装锁紧结构，在转子高速旋转产生的巨大离心力作用下，保证叶片不会从轮盘的榫槽中脱出，同时可以补偿叶片工作时因高温产生的热膨胀量，避免热应力叠加导致的连接结构失效。从安装边界来看，枞树型榫头的齿形公差、齿距精度需要与轮盘榫槽的加工精度严格匹配，装配时依靠榫齿与榫槽的过盈配合实现周向与轴向的初步定位，

　　配合末端的锁紧结构完成最终固定，叶身与轮盘外缘的轴向间隙、相邻叶片之间的叶尖间隙都有严格的尺寸要求，间隙过大会导致燃气泄漏降低做功效率，间隙过小则会在热态运行时出现叶身与机匣的碰磨故障。这类叶片的型线设计需要结合气动仿真、热力学仿真与结构强度仿真反复迭代，既要保证气动效率满足动力装置的性能指标，也要保证在高温、高转速、高载荷的极端工况下，叶片的蠕变寿命、疲劳强度满足全生命周期的运行要求，叶身的型面粗糙度、冷却孔的位置度与孔径公差都有极高的加工要求，任何微小的加工缺陷都可能在长期交变载荷作用下扩展为裂纹，最终导致叶片断裂的严重事故。在实际运行场景中，涡轮叶片的工作环境是整套动力装置中最恶劣的，不仅要承受上千摄氏度的高温燃气持续冲刷，

　　还要承受自身质量在每分钟上万转转速下产生的数十倍于自身重力的离心载荷，同时还要承受燃气压力脉动、启动停机过程中温度交变带来的热疲劳载荷，因此其结构设计的每一处细节，从叶身的型线曲率、冷却孔的排布角度，到榫齿的齿形角度、齿根的圆角半径，都需要经过多轮仿真计算与台架试验验证，才能最终定型投入使用。
