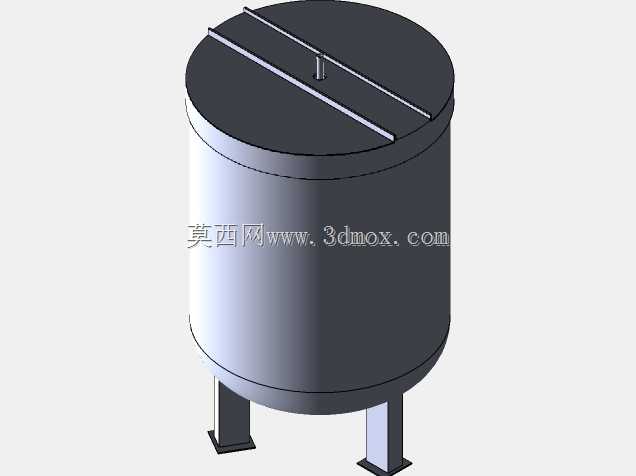

立式支腿型乳品混合搅拌罐体结构

　　在液态食品加工的前处理工段，这类立式搅拌罐体是乳品调配工序的核心承载设备，主要用于生鲜乳与配料的均质前混合、风味物质溶解、复原乳粉的水合分散作业，也可适配酸性乳饮料、植物蛋白饮品的预混调配环节，安装位置多处于车间预处理区的配料工位，衔接上游的物料输送管路与下游的均质、杀菌设备。从结构设计逻辑来看，罐体采用直筒加椭圆形下封头的构型，是兼顾容积利用率与物料排净性的选择——直筒段能最大化单位占地面积的物料盛装量，下封头的圆弧过渡可避免搅拌过程中物料在罐底形成沉积死角，排料口设置在封头最低点位置，能保证批次生产结束后罐内残液排空率达到生产卫生要求。顶部的平盖结构采用分块拼接设计，既预留了搅拌轴的穿装安装位，也设置了可开合的人孔或投料口，

　　方便生产过程中投入固体配料、日常进入罐内进行CIP清洗后的检查与维护；三根均匀分布的支腿采用型钢焊接结构，支腿底部预留了地脚螺栓安装孔，安装时需要保证罐体垂直度偏差不超过千分之一，避免搅拌轴运行时出现偏磨、晃动的问题。搅拌组件的设计适配低粘度液态物料的混合需求，顶部伸入的搅拌轴搭配桨叶结构，运行时可形成罐内物料的轴向与径向复合流场，避免乳脂肪上浮、配料沉降分层，搅拌转速的匹配需要结合物料粘度调整，常规液态乳品混合工况下，桨叶端线速度控制在3-5m/s即可满足混合均匀度要求，不会因剪切力过大破坏乳蛋白结构。罐体的外形尺寸设计需要匹配车间的层高与工位布局，支腿高度需要满足罐底排料阀的安装操作空间，

　　通常支腿下沿到罐底封头最低点的距离预留200-300mm，方便安装蝶阀、连接输送管路；罐顶的操作空间需要预留至少600mm的净空，方便操作人员开盖投料、检查搅拌轴密封件的磨损情况。从安装边界来看，罐体就位时需要在支腿与地面之间加装减震垫，减少搅拌运行时的振动传递到车间地面，同时罐体需要做接地处理，避免物料输送过程中产生静电积聚；罐壁可根据工艺需求加装夹套结构，用于预热或冷却罐内物料，本结构预留了夹套加装的接口位置，可适配不同工艺温度的调配需求。这类罐体的细节设计充分考虑了食品生产的卫生要求，所有与物料接触的边角都做了圆弧过渡处理，不存在清洁死角，内表面抛光度达到食品级接触要求，避免物料残留滋生微生物；

　　搅拌轴与罐顶的密封位置采用食品级机械密封，防止润滑介质泄漏污染物料，同时也避免外界空气中的杂质进入罐内。在实际生产应用中，这类搅拌罐的单批次处理量可根据产能需求调整直筒段的高度，支腿的承载能力经过校核，满料状态下的结构变形量控制在允许范围内，不会因长期满载运行出现支腿变形、罐体倾斜的问题。设备的管路接口都设置在罐顶与罐底的标准位置，可快速对接车间现有物料管路、CIP清洗管路，不需要额外做非标改制，能缩短产线安装调试的周期。
