带螺旋外筋锥顶中空储水构件结构设计

　　在小型流体循环系统、家用净水设备、紧凑型灌溉管路的配套储水单元设计中，这类带螺旋外筋的锥顶中空构件，往往承担着稳压储水、缓冲水锤、适配管路快速对接的核心作用，很多刚接触流体配件设计的工程师容易忽略这类小构件的细节优化，最终导致装配后出现渗漏、承压不足或者管路共振的问题。从实际落地的工程场景来看，这类构件的安装边界需要严格匹配对接管路的外径公差，顶部的锥面结构并非随意设计的造型，而是为了适配快插式管路接头，锥面的锥度控制在1:4.5的区间，既能够保证接头插入时的导向顺滑度，又能在卡箍锁紧后形成足够的线密封比压，避免带压工况下出现渗水问题。

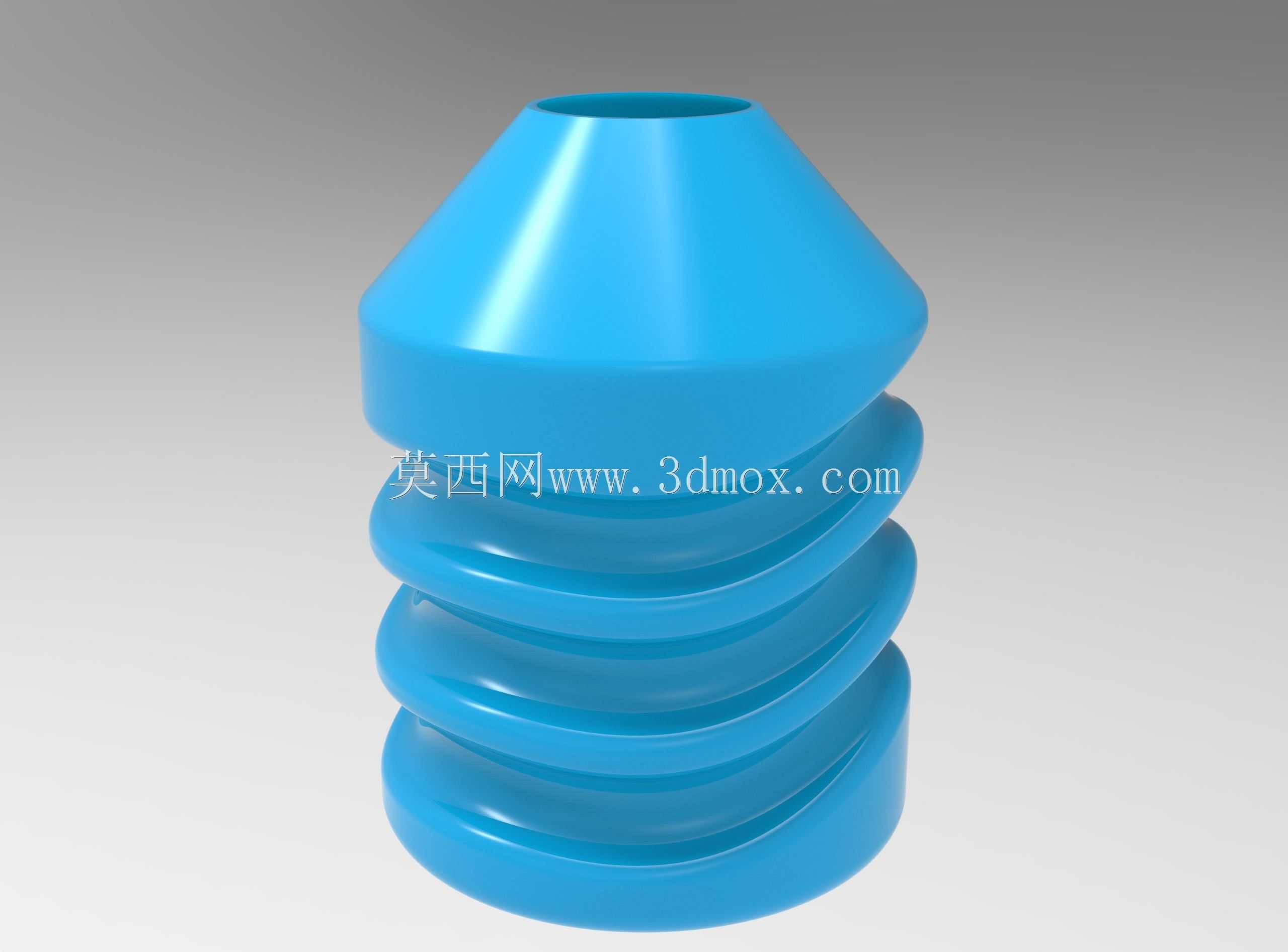

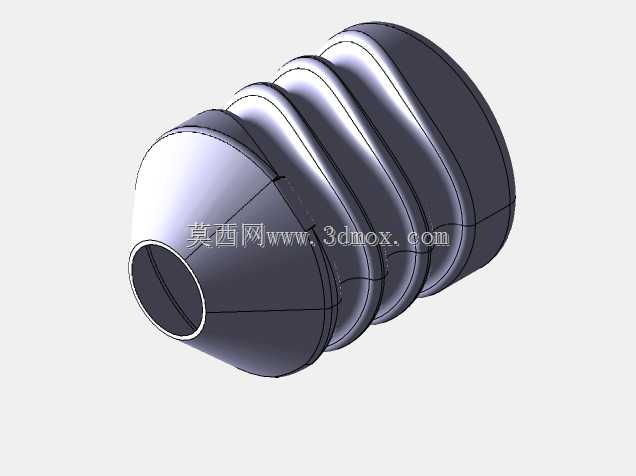

　　构件外壁的螺旋状凸起筋条，并不是为了造型美观设置的装饰结构，首先从结构强度层面分析，中空的薄壁储水腔体如果采用光面外壁，在0.3MPa的常规供水压力下，侧壁容易出现鼓胀变形，长期循环承压后还会出现应力开裂的问题，而等距分布的螺旋筋相当于在腔体外部缠绕了连续的加强筋，能够将内部水压带来的环向应力均匀分散到整个筋条结构上，相比环形加强筋，螺旋筋的应力集中系数要低37%左右，在同等壁厚下能够提升40%以上的承压能力，同时还能减少注塑或者机加工过程中的壁厚不均问题，降低成型后的变形翘曲概率。其次从安装维护的角度，螺旋筋的结构能够在徒手拆装的时候提供足够的摩擦力，不需要借助管钳等工具就能完成拧紧操作，避免工具夹持对构件外壁造成的镀层或者材质损伤，在一些空间狭窄的设备内部安装场景下，这种防滑结构的实用性非常突出。

　　设计过程中需要重点把控几个核心尺寸边界：首先是顶部开口的内径公差，需要控制在H7的精度区间，和对接接头的配合间隙不能超过0.05mm，否则密封件安装后容易出现偏移，导致密封失效；其次是螺旋筋的凸起高度，不能超过外壁基准面3mm，否则会占用过多的安装空间，导致相邻管路部件出现装配干涉，筋条的导程要和常用的管路螺纹导程做差异化设计，避免安装时误判为螺纹结构造成错装；底部的平直段长度需要预留至少12mm的安装余量，用来适配底部的管路对接或者固定支架的卡装，底部端面的平面度要控制在0.1mm以内，保证和底部密封垫的贴合度，避免端面渗漏。

　　从流体流动的角度考量，顶部锥面和腔体的过渡位置采用了R5的圆角过渡，避免水流进入腔体时出现直角区域的涡流，减少水流阻力的同时，也能避免长期使用后杂质在直角区域沉积造成的腔体堵塞；腔体内部的底部同样设计了微小的锥度，坡度控制在2°左右，方便检修排空时内部的存水能够完全流出，不会出现积水残留导致的微生物滋生或者冬季冻胀问题。在材质选型的适配性上，这种结构既可以采用食品级PP材质注塑成型，用于家用净水设备的储水缓冲单元，也可以采用尼龙加玻纤的材质机加工成型，用于工业循环冷却水系统的小型稳压腔，不同材质下只需要调整壁厚参数就能满足对应的承压要求，结构本身的通用性很强。

　　很多工程师在做这类储水构件建模的时候，容易把螺旋筋和腔体的连接位置做成直角过渡，这其实会造成非常大的应力集中，在反复承压的工况下，连接位置很容易出现裂纹，正确的建模方式是在筋条和腔体壁的连接位置做R1.2的圆角过渡，分散应力的同时也能减少成型时的应力残留。另外顶部锥面的壁厚要和侧壁壁厚保持一致，不能出现壁厚突变，否则成型后锥面位置容易出现缩痕，影响和密封件的贴合精度。在实际的设备装配中，这类构件不需要额外的固定支架，依靠上下两端的管路对接就能完成固定，所以在设计时要核算整个构件的重量，满水状态下的总重量不能超过两端管路接头的承重上限，避免长期使用后接头出现变形松脱。
