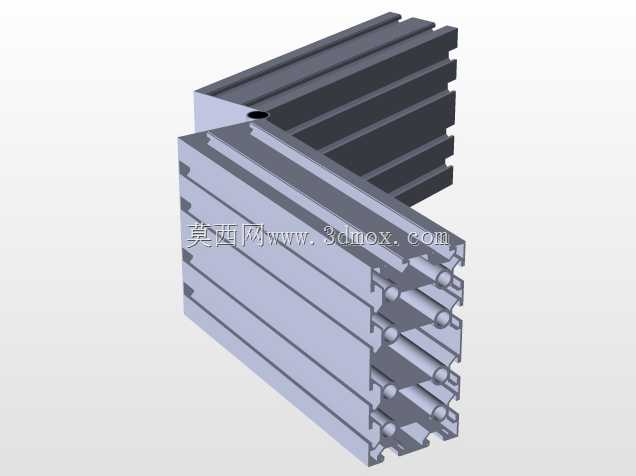

工业铝型材直角铰接连接组件结构

　　在工业铝型材框架搭建的各类场景中，这类直角铰接组件是实现型材间角度可调连接的核心配件，常见于生产线旁的物料周转架、设备防护栏的活动门段、可调节角度的工装操作台支架、自动化设备的外围防护围挡等需要局部转动调整的结构部位，区别于常规的直角角码刚性连接，铰接结构能够让两段型材绕铰接轴实现一定角度范围内的转动，满足框架搭建后需要调整开合角度、适配安装空间偏差的实际需求。从实际使用场景来看，这类铰接组件多配套欧标或国标系列的工业铝型材使用，安装时无需对铝型材做额外的复杂铣削加工，仅需在型材对应端的预设槽位内装入配套的锁紧块，通过紧固件将铰接座分别固定在两段型材的端侧，铰接轴贯穿两个铰接座的同轴孔位，实现转动副的构建，

　　安装过程适配常规的铝型材装配工具，现场组装效率高，不需要专用的工装夹具辅助定位。从功能特性上看，该铰接组件的转动副配合间隙控制在合理范围内，既保证两段型材转动时无卡滞，也避免间隙过大导致框架连接后出现晃动，铰接座的贴合面完全匹配对应型号铝型材的端面轮廓，安装后与型材表面齐平，无突出的尖锐结构，不会对现场操作人员造成剐蹭风险，适配的型材槽宽可覆盖常规的20、30、40系列工业铝型材，满足不同负载等级的框架搭建需求。设计层面上，铰接座的主体结构采用与铝型材适配的压铸铝合金材质，表面做阳极氧化处理，与铝型材本身的表面处理工艺匹配，整体外观一致性好，同时具备足够的结构强度，在常规的静态框架负载下不会出现变形断裂问题；铰接轴采用不锈钢材质，

　　避免长期使用后出现锈蚀导致转动卡滞，轴端设置有防脱结构，防止框架在反复转动调整过程中铰接轴脱出引发结构失效。从安装边界尺寸来看，铰接组件安装后在型材直角连接处的外轮廓突出量不超过型材本身的壁厚尺寸，不会额外占用框架的外部安装空间，两段型材在铰接状态下可实现0到180度范围内的角度调整，当调整到所需角度后，可通过铰接座侧面的锁紧螺钉对转动副进行锁止，让铰接结构转变为刚性连接，满足固定角度的使用需求；铰接座上的安装孔位完全对应铝型材端面的中心槽位置，安装时不需要额外打孔，直接利用铝型材本身的T型槽即可完成固定，适配铝型材快速组装的工艺特点。在实际设备搭建中，这类铰接组件常用来替代传统的焊接合页结构，不需要对铝型材做焊接处理，

　　避免焊接高温破坏铝型材的表面氧化层，同时可拆卸重复使用，在产线改造、框架调整时能够快速拆解重新组装，降低产线调整的配件成本；在防护栏的活动门结构中，该铰接组件能够直接作为门体的转动铰链使用，不需要额外加装合页配件，减少框架搭建的配件种类，降低物料管理成本。结构设计上，铰接座与型材接触的面设置有定位凸条，安装时凸条能够卡入铝型材的T型槽内，承受转动过程中的剪切力，避免锁紧螺钉长期受剪切力出现断裂，提升连接结构的使用寿命；转动副的接触面做了光滑处理，长期反复转动也不会出现明显的磨损量，保证框架调整后的精度保持性，不会因为磨损导致连接部位出现旷量。对于需要经常调整角度的工装支架，比如生产线旁的作业指导书支架、可倾斜的物料放置台，这类铰接组件能够快速调整台面的倾斜角度，锁止后能够稳定承载放置的物料，不会出现角度自行滑落的问题；在设备的可开启检修门结构中，铰接组件的转动阻尼适中，门体开启后能够停在任意角度，方便检修人员操作，不会出现门体自行回落伤人的问题。
