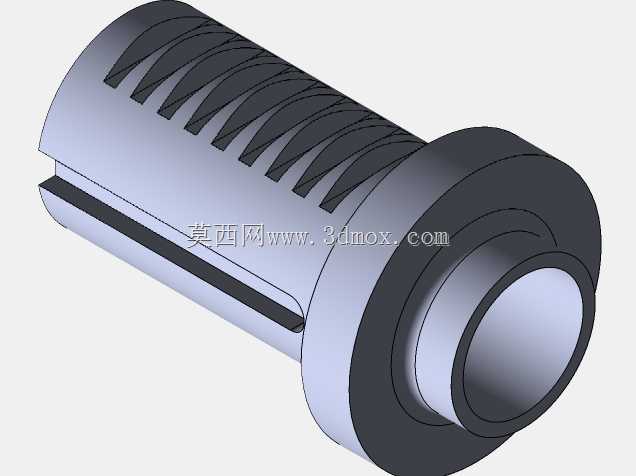

带斜向沟槽轴向键槽的轴套类车削加工零件

　　在常规回转类机械传动结构中，这类带特定沟槽与键槽的轴套零件，常被应用在进给机构的导向与扭矩传递环节，比如普通车床的溜板箱传动副、小型自动化输送线的辊筒轴端定位结构中，承担着轴向滑动导向、周向扭矩传递的双重作用，区别于普通光滑轴套，其外圆分布的斜向沟槽并非装饰结构，而是为了在往复滑动过程中储存润滑脂，避免配合面长期干磨出现咬合拉伤，同时沟槽的斜向角度经过匹配滑动行程的导程设计，能在轴套往复移动时将润滑脂均匀带至整个配合接触面，减少局部磨损集中的问题。从结构设计逻辑来看，该零件采用一端带凸缘的阶梯回转结构，凸缘端面作为轴向定位基准，安装时抵靠在配合件的定位台阶面上，能承受一定的轴向窜动载荷，避免轴套在传动过程中出现轴向移位；

　　内孔为光滑通孔，与适配轴径采用间隙配合，保证滑动过程中无卡滞，同时内孔的表面粗糙度要求控制在Ra1.6以内，减少滑动阻力与磨损速率。外圆的斜向沟槽采用等距分布设计，槽深与槽宽根据润滑脂的粘度与供脂周期确定，槽的边缘做了微小倒角处理，避免装配时刮伤配合孔的内壁，也能去除机加工产生的毛刺，防止毛刺脱落进入配合面造成磨粒磨损。零件一侧开设的通长轴向键槽，用于安装平键，实现轴套与传动轴之间的周向固定，保证扭矩传递过程中无相对转动，键槽的宽度公差采用H9级精度，与标准平键形成过渡配合，既方便装配拆卸，又能减少传动过程中的键侧冲击。从安装边界来看，该零件的最大外径为凸缘部分的外圆尺寸，安装时需要保证配合孔的入口处有不小于C2的倒角，

　　方便轴套顺利压入，同时凸缘的厚度决定了轴向定位的接触面积，设计时根据轴向载荷的大小校核了凸缘的挤压强度，避免长期受轴向力出现凸缘变形。在实际加工过程中，这类零件采用棒料车削成型，先完成内孔、外圆、凸缘的粗精车工序，再通过铣削工序加工轴向键槽与外圆斜向沟槽，最后进行去毛刺与表面氧化处理，提升零件的防锈能力。在设备维护场景中，这类轴套属于易损件，当外圆沟槽被磨屑堵塞、内孔配合间隙超差时，需要及时更换，否则会导致进给机构出现爬行、定位精度下降的问题，更换时需要注意清理配合面的残留油污与磨屑，在沟槽内填充足量的同牌号润滑脂，装配时避免敲击凸缘端面造成局部变形，保证轴套与配合孔的同轴度误差在允许范围内。从建模逻辑来看，

　　构建该三维模型时先以回转中心线为基准绘制截面草图，通过回转命令生成基础基体，再绘制键槽的拉伸切除轮廓完成轴向键槽的构建，外圆的斜向沟槽通过扫描切除命令实现，先绘制单条沟槽的扫描路径与截面轮廓，完成单条沟槽切除后通过圆周阵列命令生成所有等距分布的斜槽，最后对所有锐边进行倒角处理，还原真实机加工零件的工艺细节，模型的所有尺寸参数均按照实际加工公差要求标注，可直接用于工程图生成与数控加工编程参考。
