海上风电单桩式基础支撑结构设计

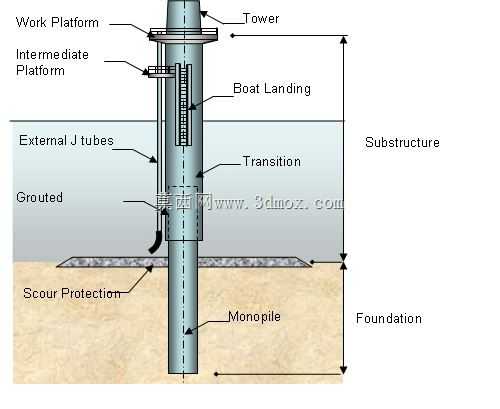

　　海上风电场的机组基础设计，是决定风电机组全生命周期运行稳定性的核心环节，单桩式基础作为近海风电场应用占比最高的基础形式，其结构设计直接关联机组载荷传递、海床抗冲刷、运维通道设置等多维度工程需求。该结构整体分为下部基础段、中部过渡段与上部塔筒衔接段三个核心功能分区，下部采用大直径单桩植入海床设计，桩体贯穿海床表层覆盖层至持力层，通过桩侧摩阻力与桩端阻力共同承担上部机组的竖向载荷、水平风载荷以及波浪洋流带来的交变载荷，桩体入泥深度需结合海床地质勘察数据、机位处波浪高度、洋流流速以及机组额定载荷综合核算，避免长期交变载荷作用下出现桩体倾斜、沉降超差问题。海床面位置设置专门的冲刷防护结构，采用抛石或固化护底形式覆盖桩周一定范围的海床区域，抵消洋流绕桩形成的涡流对海床土体的掏蚀作用，防止桩周冲刷坑持续扩大导致桩体有效埋深不足，这一设计细节直接决定基础的长期抗倾覆能力。

　　桩体上部设置过渡段结构，实现大直径单桩与上部塔筒的直径过渡与载荷平顺传递，过渡段外壁设置靠船构件，为运维船舶提供停靠缓冲界面，靠船构件表面设置防撞缓冲层，避免船舶停靠时的刚性碰撞损伤基础主体结构，同时靠船构件的设置高度需结合机位处最高潮位、最低潮位以及运维船舶的干舷高度综合确定，保证全潮位周期内运维船舶均可顺利靠泊。过渡段内部设置电缆J型管通道，海底电缆从海床穿入J型管后沿结构内部向上敷设至机组平台，J型管的弯曲半径满足电缆最小弯曲半径要求，管口位置设置密封结构与防磨保护套，避免洋流带动电缆摆动造成管口处电缆外皮磨损，同时J型管的出口位置高于最高潮位与最大波浪爬高之和，防止海水沿管口倒灌进入结构内部。

　　过渡段上方设置两层运维作业平台，下层为中间平台，主要作为电缆敷设、J型管检修的作业承载面，平台周边设置符合海工作业标准的防护栏杆与逃生通道，平台面采用格栅板设计，减少波浪冲击对平台的载荷，同时避免平台面积水结冰造成运维人员滑倒风险；上层为工作平台，直接与上部塔筒底部衔接，是机组塔筒安装、运维人员进出塔筒的核心作业面，平台上预留塔筒法兰安装的定位基准面，法兰平面度、螺栓孔位置度公差满足风电机组塔筒安装的精度要求，避免安装偏差导致塔筒附加弯矩过大。两层平台之间设置垂直爬梯与防坠安全装置，爬梯踏步采用防滑设计，每隔一定高度设置休息平台，满足运维人员攀爬的安全要求，爬梯外侧设置护笼结构，防止人员攀爬过程中发生坠落风险。

　　整个结构的防腐设计覆盖全区域，海泥区采用预留腐蚀余量的方式抵消土体对桩体的腐蚀，潮差段与浪溅区采用重防腐涂层结合阴极保护的联合防腐方案，大气区采用耐候防腐涂层，不同防腐区域的衔接位置做过渡处理，避免出现防腐盲区。结构设计阶段需充分考虑施工窗口期的安装工艺需求，单桩的打桩作业精度、过渡段的对接公差、平台构件的模块化拆分均需匹配海上起重作业的能力边界，减少海上高空作业的工作量，降低施工阶段的安全风险与作业成本。同时结构的载荷计算需覆盖极端工况，包括百年一遇的台风载荷、极端高潮位下的波浪冲击、海冰撞击（北方海域机位）等极端载荷组合，保证结构在全生命周期内的强度、刚度、稳定性均满足设计规范要求。
