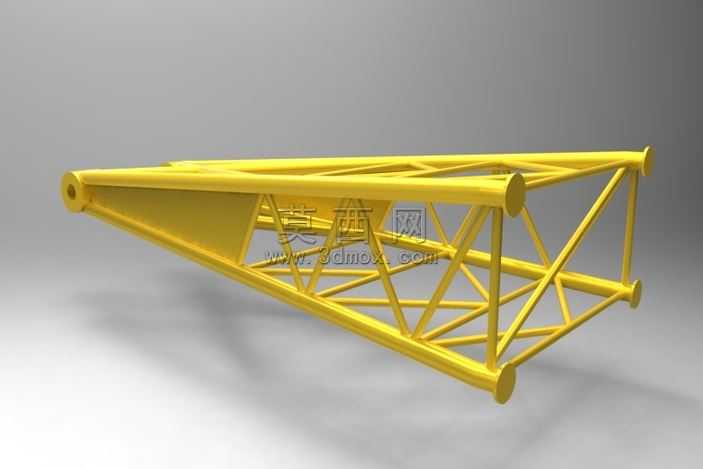

起重机350规格格构式连接臂架结构

本模型为起重机配套的350规格格构式连接臂架，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循起重机械臂架的受力设计逻辑，先通过基准轴与基准面搭建整体定位框架，确定臂架两端的连接法兰位置、整体锥度变化以及各弦杆的走向路径，再依次完成主弦杆、腹杆、端部连接端板、加强封板的特征创建。模型采用统一的金属材质进行渲染表现，表面赋予饱和度适中的工程黄涂装材质，还原工程起重机械臂架的真实外观质感，材质参数设置中调整了金属粗糙度与反光度，既体现金属构件的硬朗质感，也避免过度反光影响结构展示效果。结构设计上采用经典的三角桁架格构构型，四根主弦杆沿臂架锥度方向延伸，腹杆按照三角稳定构型交错布置，在保证整体结构强度、抗扭性能与抗弯承载力的同时，最大化降低臂架自身重量，符合起重机械臂架轻量化、高载荷的设计需求；臂架两端设置带连接孔的圆柱形端接头，用于和起重机机房主体、后续臂节进行销轴连接，臂架侧面设置局部加强封板，对应连接位置的应力集中区域做了结构补强，避免载荷传递过程中出现局部变形。建模过程中对所有杆件的交接位置做了贴合处理，无多余干涉特征，各构件的尺寸比例符合350吨位级起重机连接臂节的实际参数，整体结构逻辑清晰，可直观展示格构臂架的传力路径与构造细节，渲染时采用柔和的影棚光源，从多角度投射光线突出桁架结构的空间层次，让腹杆与弦杆的交错关系清晰呈现，完整展现该臂节作为起重机上部连接构件的形态特征与结构特点。
