高低压集成液压动力单元结构设计

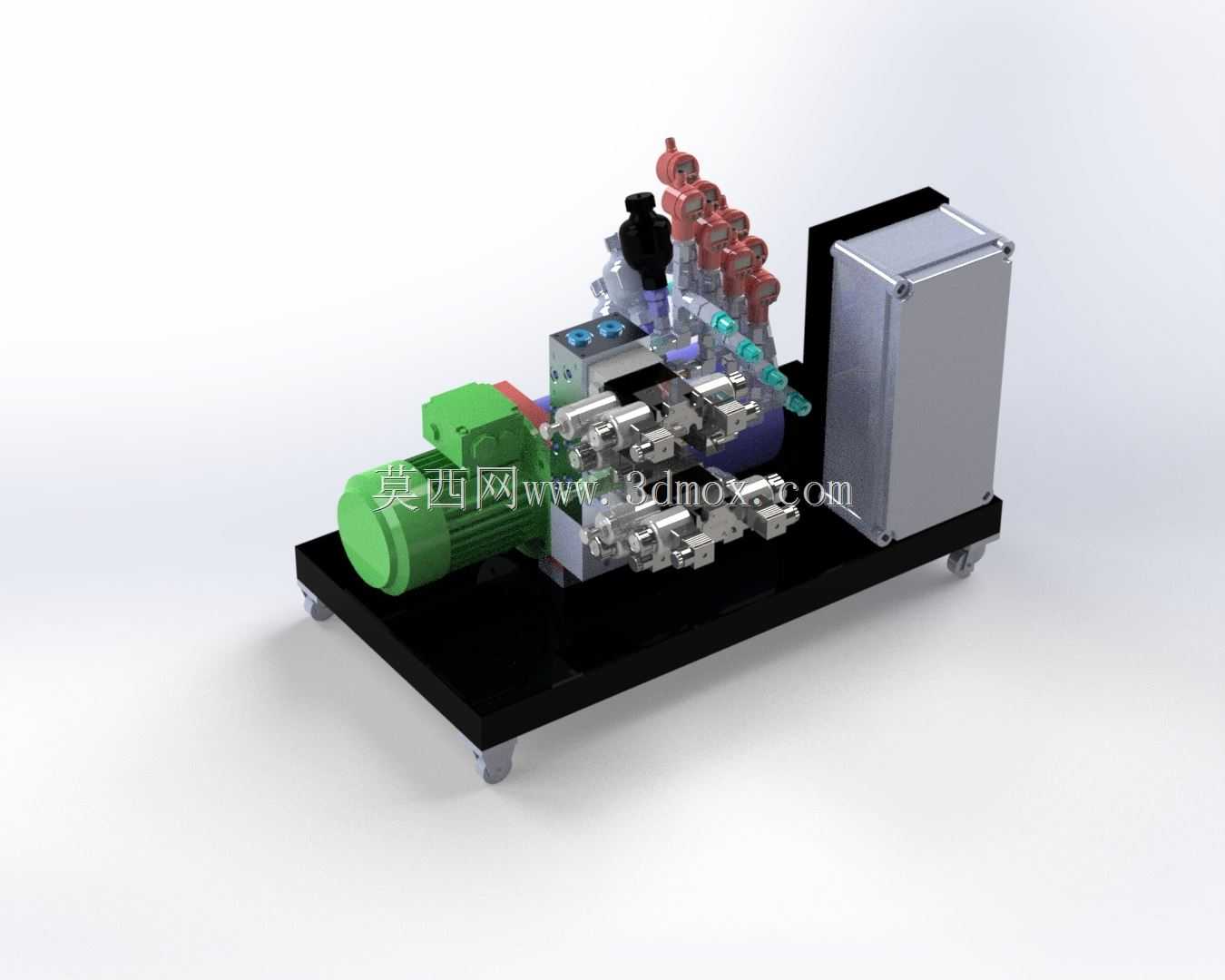

　　这套高低压集成液压动力单元，主要面向需要多回路压力分级输出的工业液压场景，常见于中小型液压工装夹具、试验台架、专用设备的液压动力供给环节，区别于常规单压力输出的液压站，该单元将高压小流量与低压大流量的输出回路集成在同一底座平台上，可根据执行元件的动作需求匹配不同压力等级的动力供给，减少单泵溢流带来的能量损耗。从结构布局来看，动力输入端采用卧式电机直连泵组的安装方式，电机与泵体通过钟形罩连接同轴安装，避免了皮带传动带来的空间占用与传动损耗，泵组区域并排布置多组柱塞泵与齿轮泵组合，分别对应高压回路与低压回路的动力输出，泵组出口直接叠加安装集成阀块，阀块上整合了溢流阀、单向阀、节流阀与电磁换向阀组，省去了外接管路的连接环节，

　　既减少了管路泄漏点，也压缩了整体设备的安装空间。阀组输出端预留了多组标准液压油口，可直接对接执行元件的供油管路，油口位置统一布置在阀组侧方，方便现场接管操作，同时在阀组上方设置了压力检测接点，可外接压力表或压力传感器实时监测各回路的输出压力。设备的底座采用型钢焊接框架结构，底部安装四个带刹车的万向脚轮，方便在车间内根据工位需求移动位置，底座上方预留了油箱安装位，油箱采用钢板焊接成型，侧面设置液位液温计，可直观观察油箱内的油位与油温，油箱顶部设置空气滤清器与注油口，兼顾加油与油箱呼吸的功能，回油口设置在油箱侧面，内置回油过滤器，过滤回油中的杂质，保证液压油清洁度。电气控制箱独立安装在底座右侧，与液压动力区域做物理分隔，

　　避免液压油渗漏进入电气箱引发故障，控制箱采用密封式钣金结构，防护等级满足车间常规使用需求，箱内布置接触器、继电器与接线端子，外部预留操作按钮与指示灯接口，可直接实现本地启停控制，也可预留通讯接口对接上位机实现远程控制。在安装边界上，整体设备的长宽高尺寸适配多数中小型设备的旁置安装需求，不需要额外做混凝土基础，放置在平整的车间地面即可通过脚轮调平固定，设备的重心集中在底座中部，移动过程中不会出现侧翻风险，各维护点的操作空间预留充足，更换滤芯、调节溢流阀压力、检修电气元件时不需要拆解主体结构，日常维护操作便捷。设计过程中针对高低压回路的干扰问题做了专门的油路优化，在高压泵出口设置卸荷阀，当低压回路大流量供油时高压泵可自动卸荷，避免高压溢流发热，同时在各回路之间设置单向阀隔离，防止不同压力等级的油路互相串油影响输出稳定性，管路走向全部沿底座与阀块内部布置，外部无裸露的长管路，整体外观整洁，也避免了外部磕碰造成管路损坏。
