集成式润滑油输送HPU供油装置

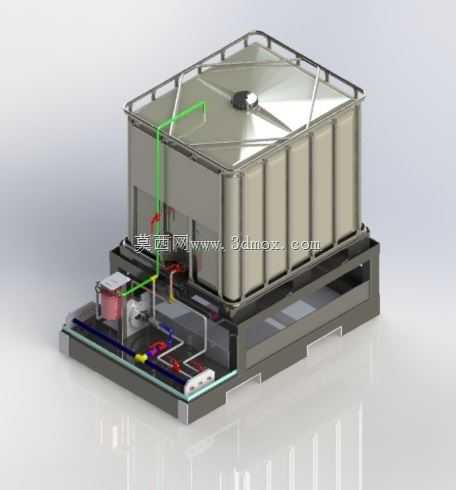

　　这套集成式润滑油输送装置，主要面向工业生产场景中需要持续、稳定供给润滑油的工况设计，常见应用在大型生产线集中润滑系统、重型设备配套润滑供油、冶金轧机机组润滑回路、风电齿轮箱润滑配套这类场景，替代传统分散式的单点供油结构，解决多润滑点供油压力不均、润滑油储量不足、管路排布杂乱的实际问题。从结构设计逻辑来看，整个装置采用撬装集成式布局，将储油单元、泵组阀组、管路回路、检测接口全部整合在同一个钢制底座框架上，不需要现场单独拼接各个功能部件，进场后只需要对接外部供油主管路和供电接口就能投入使用，大幅缩减现场安装的施工周期，也避免现场布管出现的管路干涉、密封失效问题。储油单元采用大容量方形储液舱设计，舱体外部设置加强筋结构提升刚性，

　　顶部设置带防护栏的检修平台，方便运维人员定期检查舱内油液状态、清理舱底沉积杂质，舱顶设置的呼吸阀和注油口做了防尘密封处理，避免外界粉尘、水汽进入油液造成污染，舱体侧面预留液位检测接口，可直接加装液位传感器实现低液位预警，避免泵组空吸损坏。底座部分采用型钢焊接框架结构，框架内部预留了泵组、阀组、过滤器的安装空间，所有管路沿底座框架的型材槽路排布，不同功能的管路采用不同颜色做区分：绿色管路为回油管路，红色为压力供油管路，蓝色为冷却回路管路，黄色为排污泄油管路，运维人员可以通过管路颜色快速判断回路功能，排查故障时不需要反复对照图纸核对管路走向。泵组采用一用一备的冗余配置，单泵故障时可以快速切换备用泵工作，不会造成整条润滑回路断供，

　　泵组出口位置设置了溢流阀、压力传感器和过滤器，溢流阀用于稳定系统供油压力，避免压力过高击穿密封件，过滤器采用可更换滤芯结构，过滤精度匹配润滑点的清洁度要求，拦截油液中的杂质颗粒，避免杂质进入摩擦副造成部件磨损。设计过程中充分考虑了安装边界的限制，整个装置的底座尺寸适配标准工业集装箱的内部装载尺寸，既可以整体通过集装箱长途运输，也可以直接安装在车间的标准设备基础上，底座上预留的地脚螺栓孔位置与常规工业地坪的预埋螺栓点位匹配，不需要额外做基础改造。装置的高度控制在常规车间厂房的设备限高范围内，顶部检修平台的护栏高度符合安全操作规范，运维人员站在平台上操作时不会有碰头风险，侧面预留的维护空间足够操作人员更换滤芯、检修阀组，

　　不需要额外拆除周边部件就能完成日常维护作业。从实际使用的角度出发，这套装置的供油压力可以通过阀组灵活调节，适配不同摩擦副的供油压力需求，从低压的开式齿轮润滑到中压的轴承供油都能覆盖，储油舱的容量可以满足常规工况下7-15天的润滑油消耗量，不需要频繁人工补油，降低运维人员的工作强度。管路连接全部采用法兰加密封垫的连接形式，相比传统的螺纹连接，密封可靠性更高，承受压力波动的能力更强，长期运行也不容易出现渗漏问题，排污管路直接接到底座边缘的排污接口，换油时可以直接对接废油收集桶，不会出现废油洒落污染车间地面的问题。在建模过程中，所有部件的装配关系都按照实际生产的装配公差做了匹配，管路的折弯半径符合流体输送的阻力要求，避免折弯半径过小造成油液流动阻力增大、能耗升高的问题，阀组的操作手柄位置都预留了足够的操作空间，操作人员戴防护手套也能轻松操作阀门，不会出现操作空间不足卡手的问题。整个装置的结构重心落在底座的中心区域，吊装运输时不会出现倾斜侧翻的风险，底座上预留的吊装孔位置经过重心校核，直接用吊具连接吊装孔就能完成整体转运，不需要额外做吊装平衡处理。
