工业重载多关节液压夹持作业装置

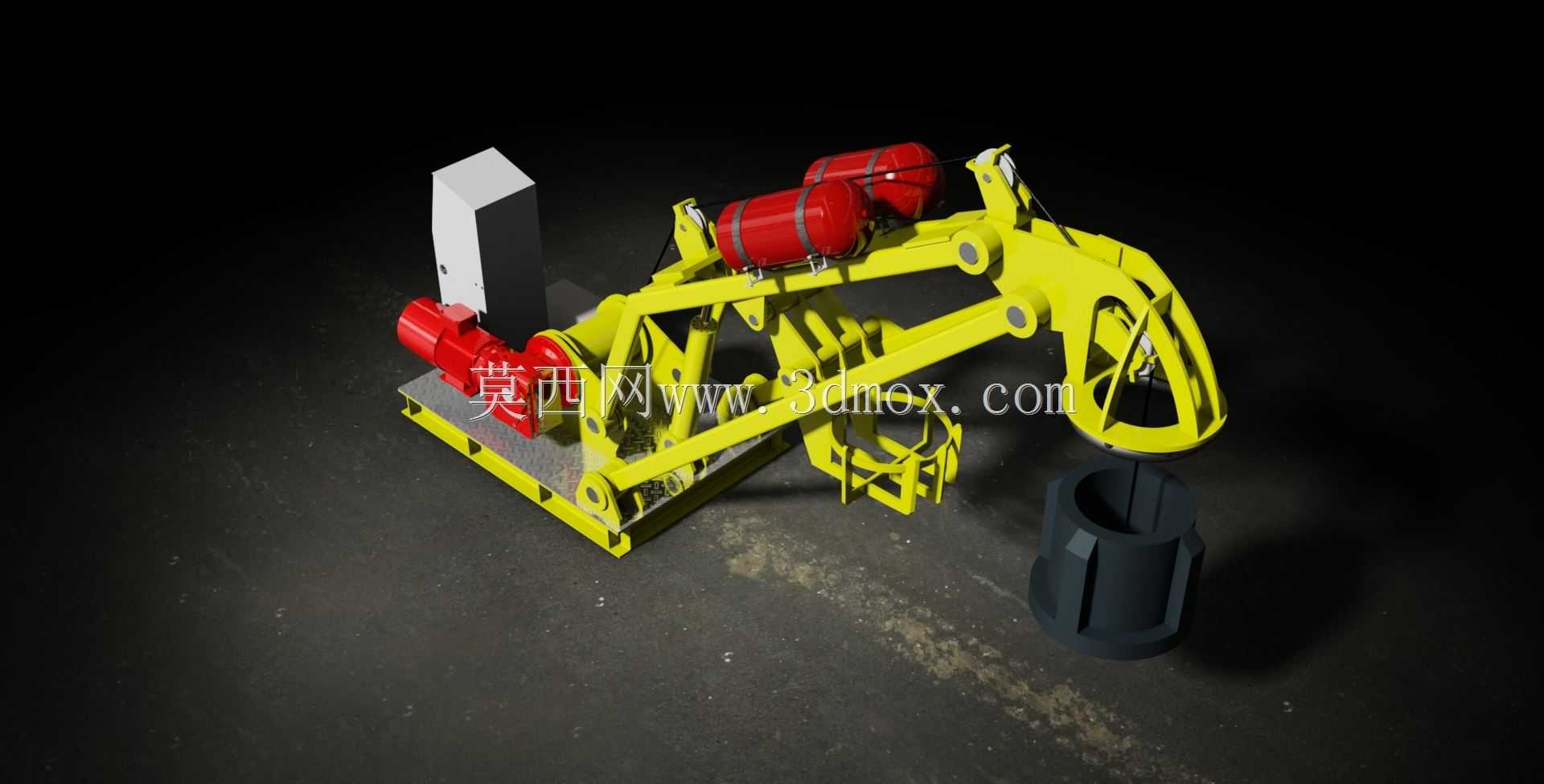

　　这套重载液压夹持作业装置，主要面向冶金、重型构件加工、大宗散货装卸这类需要大夹持力、大作业半径的工业场景，常见于钢坯转运、重型工件工位转序、井下支护构件安装这类工况，替代人工完成高负载、高风险的夹持对位作业，整套机构的设计完全围绕重载工况的可靠性展开，没有冗余的轻量化结构，所有受力铰接点都做了加宽衬套设计，适配长时间满负载作业的磨损需求。从结构布局来看，整套装置采用底座固定式安装，底座预留了整圈的地脚螺栓安装孔，安装边界的长宽尺寸控制在1.8米×1.2米范围内，底座上方集成了动力单元与回转支撑结构，回转支撑采用单排交叉滚柱式结构，可承受作业过程中产生的倾覆力矩与径向载荷，不需要额外添加辅助支撑结构。臂架部分采用多组铰接式箱型臂结构，

　　每段臂的铰接位置都配置了独立的液压油缸驱动，臂架完全展开时的作业半径可达3.2米，末端夹持器的最大开合行程为420毫米，可适配直径300毫米到400毫米的柱状工件、或者规则块状重型构件的夹持作业，夹持器的钳口做了可拆卸式齿面设计，磨损后可直接更换齿块，不需要整体更换夹持端结构，降低后期维护成本。设计阶段优先考虑了管路布局的合理性，所有液压管路都沿着臂架内侧的走线槽布置，避免作业过程中臂架俯仰、回转时管路与外部构件发生剐蹭，蓄能器直接挂载在主臂的上侧位置，靠近主驱动油缸的进油口，可在瞬时大负载供油时补充流量，同时吸收液压系统的压力冲击，避免管路出现脉冲振动。臂架的铰接销轴都采用了注油式润滑结构，可在不停机的状态下完成定期润滑保养，

　　销轴两端配置了防尘密封端盖，阻挡作业现场的金属碎屑、粉尘进入铰接摩擦面，延长铰接副的使用寿命。末端夹持器的驱动采用同步连杆机构，保证两侧钳口的开合动作完全同步，夹持工件时不会出现偏载打滑的问题，夹持力可通过系统的溢流阀进行线性调节，针对不同材质、不同重量的工件调整夹持压力，避免夹持力过大造成工件表面损伤，或者夹持力不足导致工件脱落。整套装置的控制单元集成在底座侧方的电控柜内，可接入车间的自动化生产线总线，实现与上位机的信号交互，完成预设路径的自动夹持转运作业，也可切换为手动操作模式，应对非标的对位、调整作业。在安装适配性上，底座的安装孔位采用通用化布局，可直接固定在预制的混凝土设备基础上，也可适配移动台车的安装接口，

　　拓展为移动式作业单元，不需要对底座结构做额外的打孔改造。液压系统的额定工作压力设定为16MPa，匹配常规工业液压站的供油参数，不需要单独配置超高压供油单元，降低现场的配套改造成本。臂架的俯仰角度范围覆盖-15度到65度，配合回转支撑的360度连续回转，可覆盖底座周边半球形的作业范围，满足不同高度、不同方位的工件取放需求。所有结构件的材质都采用Q355B低合金结构钢，关键受力位置的焊缝做了坡口焊处理，焊后进行整体去应力退火，避免长期重载作业下结构件出现焊接变形、焊缝开裂的问题。夹持器的钳口齿面采用硬质合金堆焊处理，表面硬度可达HRC55以上，在夹持带氧化皮的钢坯、粗糙表面的混凝土构件时，不会出现过快磨损的问题。整套机构的运动部件都做了限位防护，每段臂的俯仰极限位置、回转的极限位置都配置了硬限位块与接近开关双重保护，避免操作失误时臂架超行程运动造成结构碰撞损坏。
