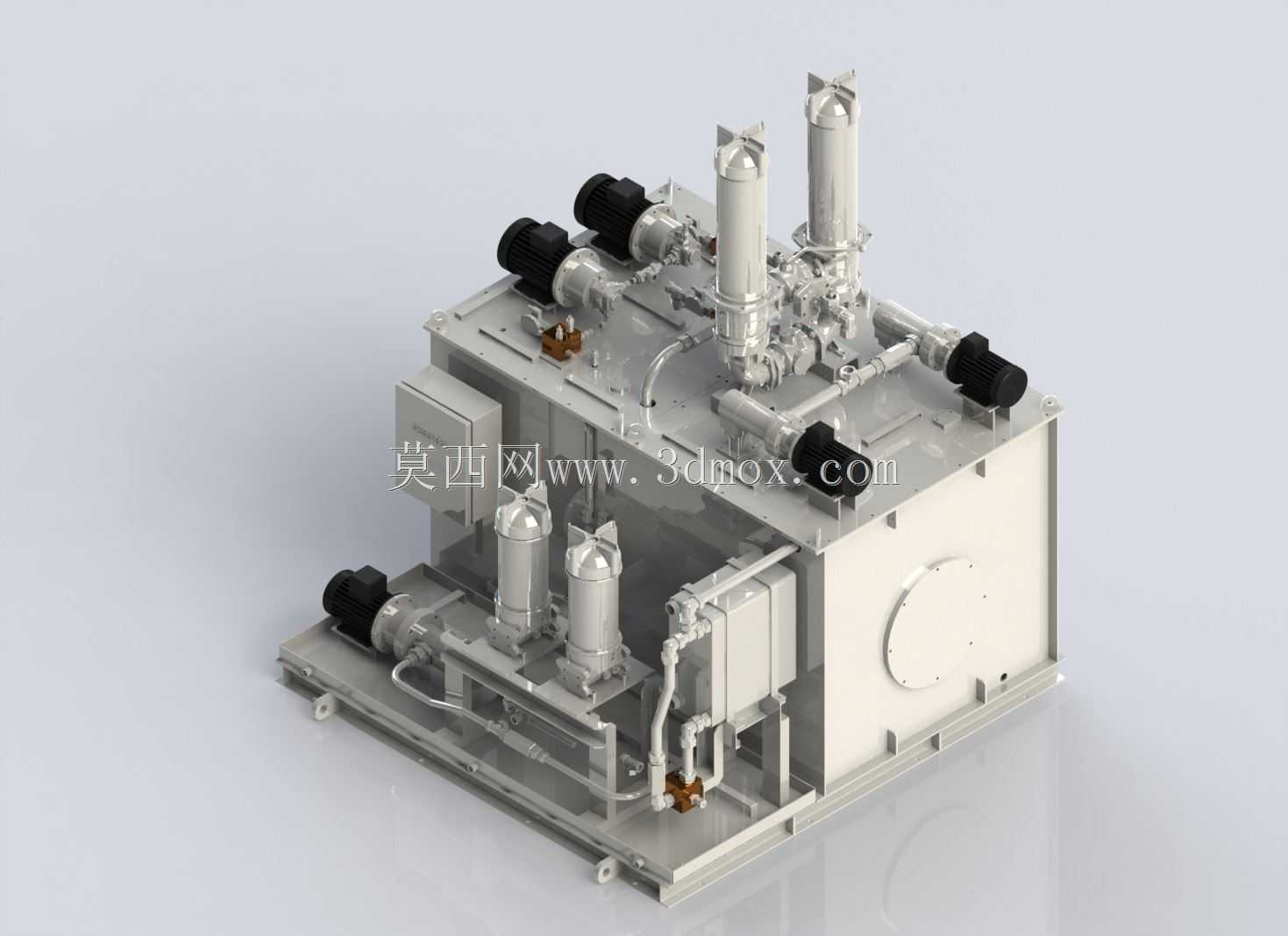

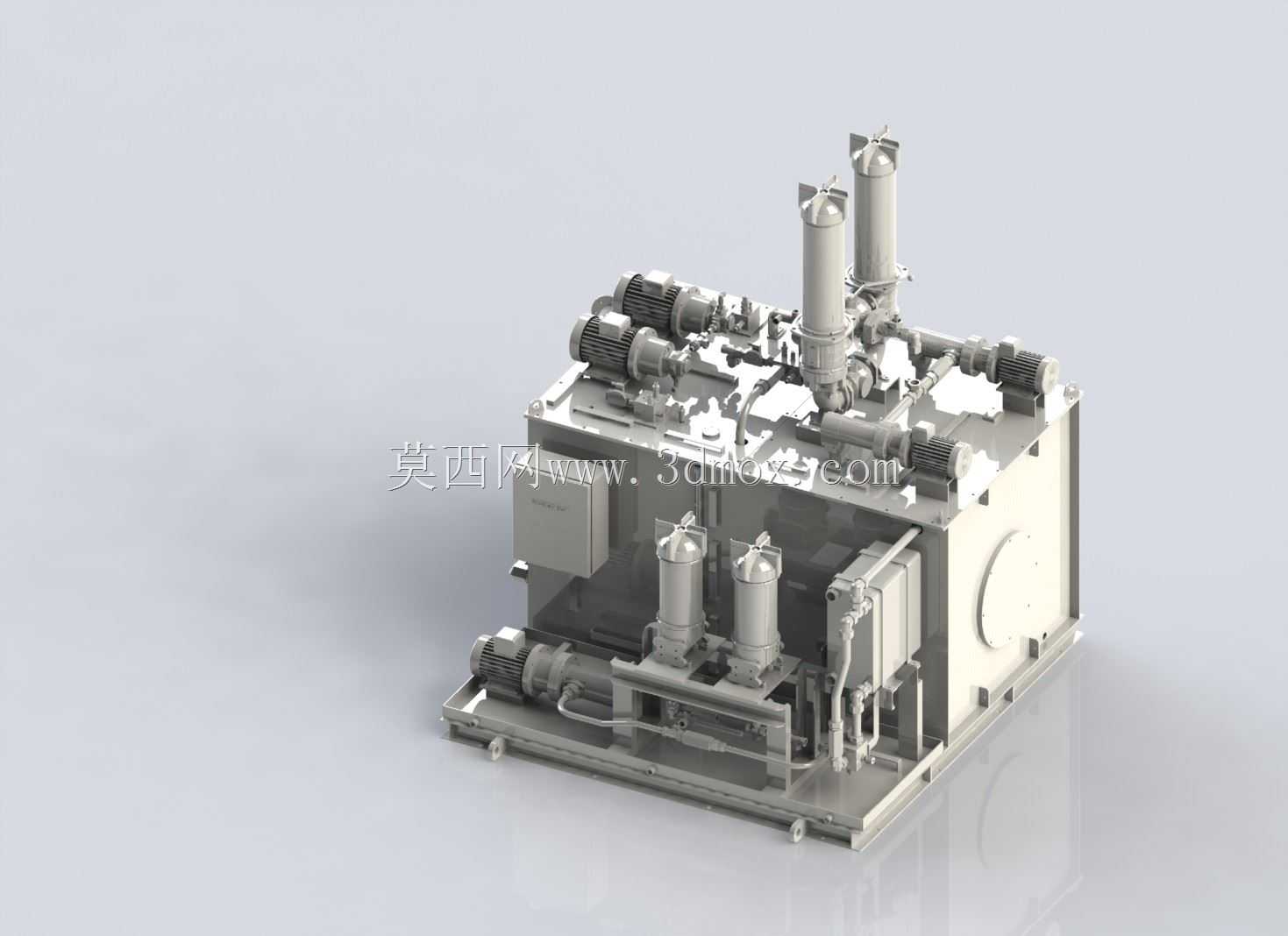

三电机螺杆泵组液压动力单元结构

　　这套液压动力单元采用三台5KW电机分别驱动螺杆泵的配置方案，主要面向需要连续稳定高压油源的工业液压场景，常见于大型冶金设备的辅助液压系统、重型机床的夹紧与进给驱动回路、港口起重机械的变幅与制动供油单元，也可作为多工位自动化生产线的集中液压动力源，替代分散布置的小型泵站，减少现场管路排布的复杂度，降低系统运维的点位数量。从结构布局来看，整体采用一体式油箱上置安装的设计思路，油箱作为整个单元的承载基座，所有动力元件、过滤元件、控制元件均直接安装在油箱顶面的安装板上，省去了额外的安装机架，既压缩了整体占地空间，也缩短了泵的吸油管路长度，有效降低吸油阻力，避免螺杆泵在高转速工况下出现吸空、气蚀等问题，提升泵组的运行寿命。

　　三台电机与螺杆泵组件沿油箱长度方向分两侧对称布置，每台泵的出口端都独立配置了压力管路过滤器，过滤精度匹配系统伺服阀或者比例阀的使用要求，避免油液中的杂质进入控制元件造成卡滞、磨损，过滤器顶部设置了目视化的压差发讯结构，运维人员可以直观判断滤芯的堵塞状态，无需拆解即可确定更换时机。油箱侧面预留了清洁口、液位液温一体显示装置、空气滤清器的安装位置，底部设置了带截止阀的放油口，油箱内部做了隔板分隔，将吸油区与回油区隔开，延长油液在油箱内的停留时间，帮助油液散热、析出空气、沉淀杂质。设计过程中充分考虑了安装与维护的操作空间，元件之间预留了足够的扳手操作间隙，电机接线盒的朝向统一调整至便于接线的一侧，过滤器的滤芯更换方向避开了周边管路干涉，

　　无需拆除周边元件即可完成滤芯更换作业。整体安装边界采用矩形底座设计，底座四个角设置了起吊孔与安装固定孔，既可以通过地脚螺栓直接固定在混凝土地基上，也可以通过减震垫安装在移动设备的机架上，适配不同的安装场景。管路连接采用硬管与法兰结合的方式，高压管路全部采用无缝钢管折弯成型，管路走向沿安装板边缘排布，通过管夹固定在安装板上，避免设备运行过程中管路振动产生的噪音与接头松动问题。每台螺杆泵的出口都设置了单向阀与溢流阀组，既可以防止系统压力油倒流冲击泵体，也可以在单台泵故障时实现不停机检修，通过阀门切换将故障泵隔离，剩余两台泵仍可维持系统最低压力需求，保障生产作业的连续性。油箱顶面还预留了备用阀组的安装位，可以根据实际使用需求加装蓄能器、

　　冷却器、压力传感器等扩展元件，无需对整体结构做大的改动，适配不同工况的个性化配置需求。从实际使用角度来看，这种三泵配置的动力单元相比单泵大流量方案，具备更好的压力稳定性与冗余能力，在系统需要小流量供油时可以仅启动单台泵，降低能耗，大流量工况下三台泵同时供油，满足执行元件的动作速度要求，同时多泵配置也降低了单台泵的运行负荷，延长元件的平均无故障时间。整体结构的重心经过校核，全部元件布置后重心落在油箱底座的中心区域，起吊运输过程中不会出现倾斜问题，外部管路的接口统一设置在单元的一侧，方便现场与用户设备的管路对接，减少现场安装的配管工作量。
