双联手动歧管球阀三维结构设计

　　这款双联式手动歧管球阀，主要应用在中小流量液压控制系统、集中润滑系统、小型气动回路的支路通断管控场景，在机床液压站、工程机械附属油路、实验台流体分配单元中十分常见，区别于单路独立安装的球阀，双联集成的结构能在极小的安装空间内完成两路流体的独立操控，减少管路接头数量，降低外接管路泄漏的概率。从实际使用场景来看，这类阀组常布置在阀台靠近执行元件的位置，操作人员可以直接通过手柄完成支路的开闭切换，不需要额外连接电控或气控管线，在无供电、需要人工就地操作的工况下适配性极强，比如野外小型液压机具、检修临时旁路、设备调试阶段的油路切换，都能看到这类集成阀组的应用。

　　从功能特性上看，每个阀单元都具备独立的密封腔体，流道采用直通式设计，介质流经时的压力损失远小于直角式截止阀，手柄转动90度即可完成全开到全关的切换，操作行程短，开关状态可以通过手柄朝向直接判断，不需要额外加装位置指示装置。两个阀单元共用一块安装基板，进油侧可以根据需求设计成共用进油口或者独立进油口，出油侧各自对接独立的执行支路，既可以实现单泵源对两个独立支路的分别供油控制，也可以作为双回路的通断隔断阀使用。阀体的密封结构采用软质密封阀座搭配金属阀芯的组合，在额定压力范围内可以实现零泄漏关断，适配矿物液压油、润滑脂、低压压缩空气等多种常见工业介质。

　　设计思路上，这款阀组优先考虑了安装紧凑性与操作便利性，两个阀单元的手柄间距经过反复校核，操作其中一个手柄时不会与另一个手柄、安装面周边的其他元件发生干涉，手柄长度经过力矩计算，在额定工作压力下开关操作力控制在单人徒手即可操作的范围内，不需要借助加力杆。阀体主体采用方块式集成设计，相比管式连接的分立阀，减少了四个外接接头与两段连接管路，不仅压缩了整体安装尺寸，也减少了潜在的泄漏点。阀块上的安装孔采用沉孔设计，螺栓从阀块正面穿入连接底部安装板，安装时不需要在阀块侧面预留扳手空间，进一步缩小了所需的安装边界。

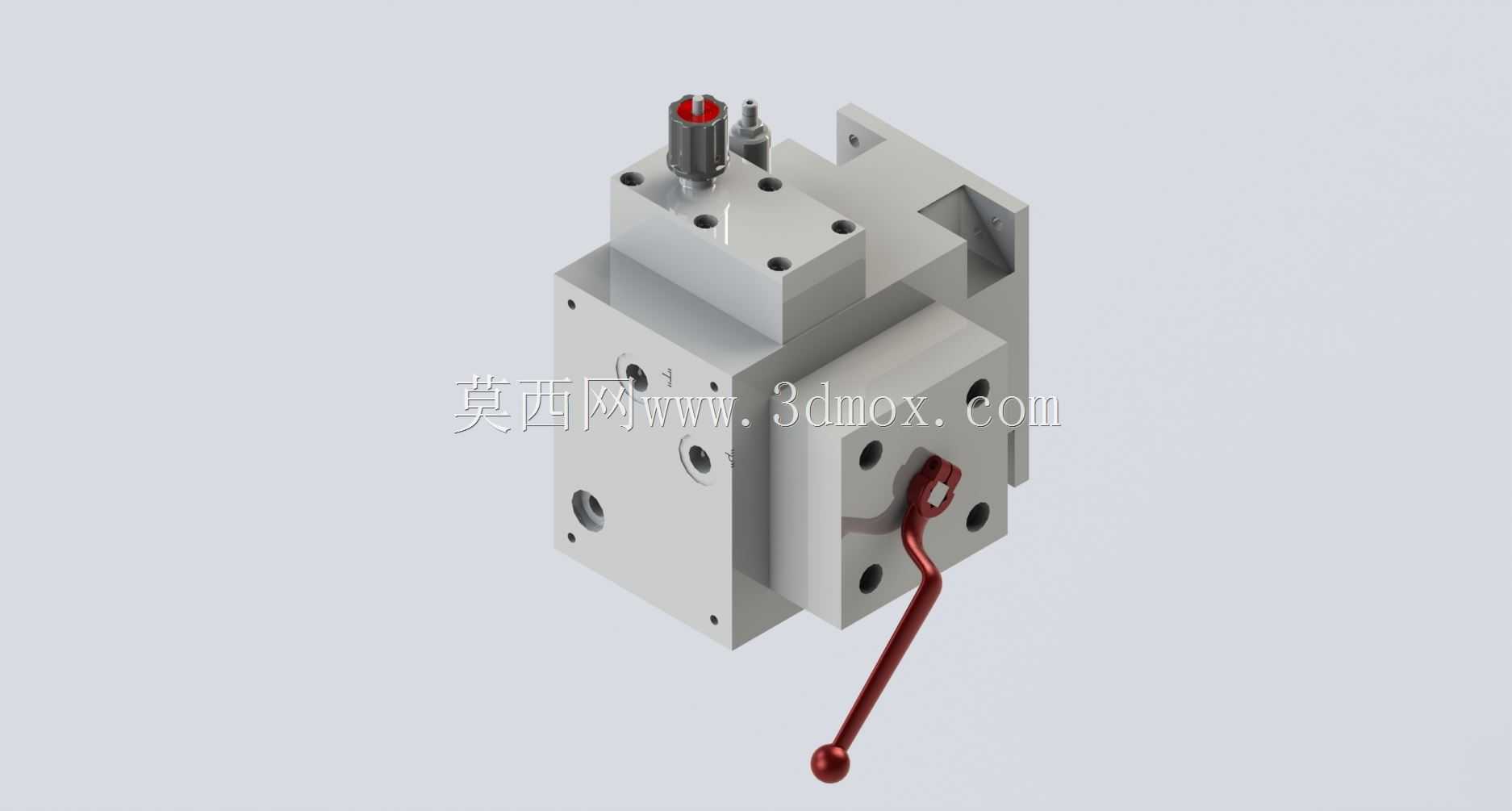

　　从安装边界来看，这款双联阀组的整体外形为规整的长方体结构，安装面位于阀块底部，四个安装孔对称布置，安装时只需要在安装基板上加工对应位置的螺纹孔即可完成固定，不需要额外制作安装支架。阀的进出油口都布置在阀块的侧面，接口方向统一，管路排布时可以整齐走向，避免管路弯折带来的额外应力。手柄的转动范围覆盖阀块正面的操作空间，转动全程不会超出阀块的宽度边界，在密集排布的阀组安装台中，相邻阀组之间只需要预留极小的间隙即可，不会出现手柄互相碰撞的问题。阀芯与阀座的配合尺寸经过公差匹配，在保证密封性能的同时，不会出现卡滞现象，长期使用后只需要更换阀座密封件即可完成维护，不需要整体更换阀组，维护成本较低。

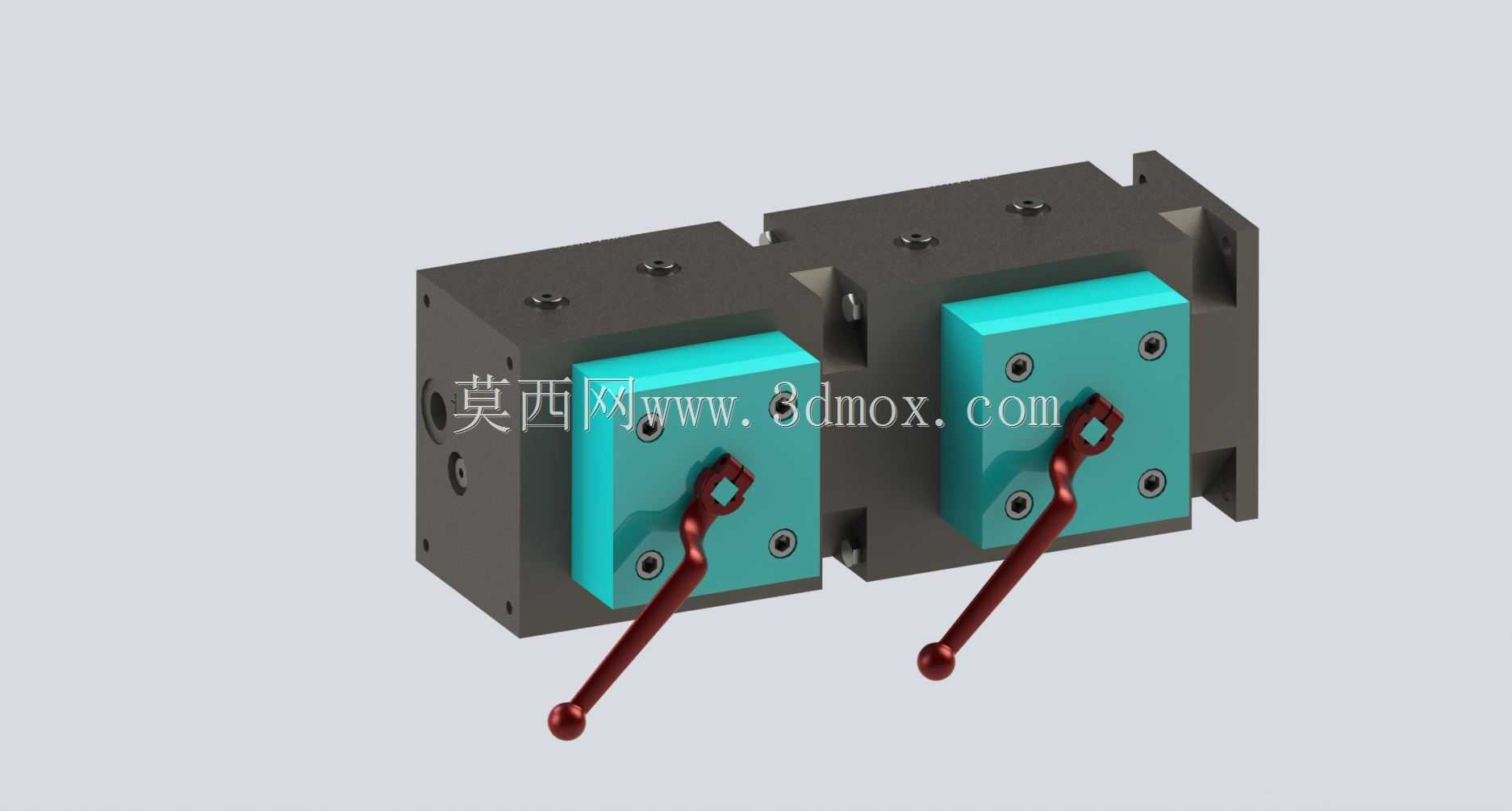

　　在结构细节上，阀块的青绿色面板为操作侧的标识盖板，一方面可以遮盖内部的阀芯装配孔，起到防尘防护的作用，另一方面醒目的颜色可以让操作人员快速识别操作区域，在复杂的管路排布中快速定位阀组位置。手柄采用弯折式设计，操作端的球形端头贴合手部握持形态，长时间操作也不会产生明显的硌手感，手柄与阀芯的连接采用方榫配合加锁紧螺钉固定，不会出现长期开关操作后手柄松脱打滑的问题。阀体上的紧固螺钉采用内六角圆柱头螺钉，螺钉头沉入阀块表面，不会突出在外造成磕碰风险，整体外观规整，没有多余的突出结构，适合在空间紧凑的设备内部安装使用。
