带氮气瓶活塞式蓄能器集成撬块结构

　　这套集成式蓄能撬块，主要面向中大型液压系统的瞬时补能、压力缓冲场景，常见于冶金设备液压站、重型压机液压系统、港口起重机械液压回路这类需要短时间大流量供油、吸收液压冲击的工况中。很多现场做液压系统改造的工程师都遇到过，零散布置蓄能器和氮气瓶不仅占空间，管路排布乱，后期维护查泄漏点要绕着设备转半天，而且安装时每个瓶体都要单独做支架、找正，现场施工周期长，安装精度难统一，这套集成撬装的结构就是针对这些现场痛点做的设计。整个撬块采用一体式焊接底架作为承载基础，底架采用型钢拼焊成型，底部预留了标准的叉车孔位和地脚安装孔，不管是车间内转运还是现场就位安装，都不需要额外做临时工装，直接用叉车就能完成移位，地脚孔的间距按照通用液压站安装的模数设计，

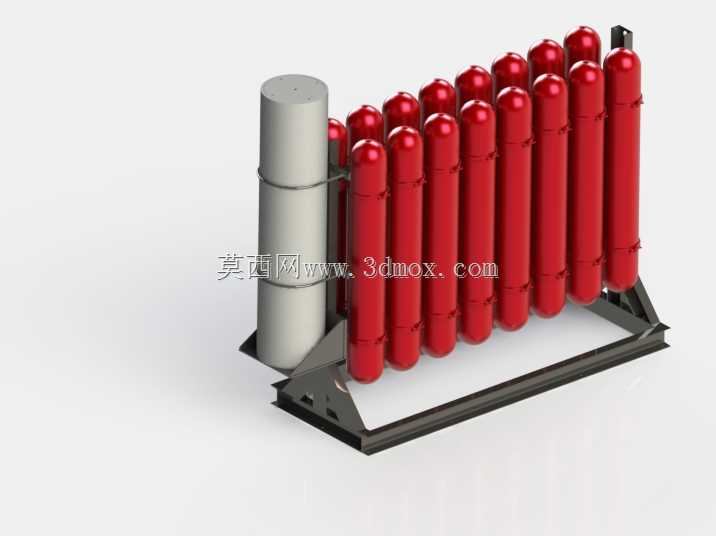

　　能直接和现有液压站的安装基座适配，不需要现场重新打孔攻丝。撬块一侧布置单台活塞式蓄能器主体，另一侧成矩阵排布多只高压氮气瓶，所有瓶体都通过上下两道卡箍固定在撬架的竖向支撑上，卡箍内侧加装了橡胶减震垫，既可以避免瓶体和金属支架硬接触产生的磨损，也能吸收系统运行时管路传递的振动，防止长期振动导致的卡箍松动、瓶体疲劳损伤。设计时特意将活塞蓄能器和氮气瓶的连接管路预留在撬块内部，所有管路的走向都沿着撬架的支撑梁排布，用管卡固定在架体上，避免管路悬空产生的震颤，管路接口全部集中在撬块的同一侧，现场安装时只需要对接主液压管路和泄压管路就能完成接入，不需要在现场进行复杂的配管作业，大幅缩短现场安装的工期。从安装边界来看，

　　整个撬块的宽度控制在常规液压站的通道预留尺寸范围内，高度也满足车间内常规的设备运输限高要求，不需要拆分就能通过标准的车间大门和货运电梯，对于旧车间液压系统升级的场景非常友好，不用对现有厂房的通道、门洞做改造。功能上，这套撬块整合了蓄能、氮气稳压的功能，活塞式蓄能器本身的响应速度快，适合应对系统瞬时的大流量需求，比如液压缸快进时的补油，或者换向阀突然换向产生的液压冲击，旁边的氮气瓶组作为蓄能器的稳压气源，能够维持蓄能器气腔的压力稳定，避免蓄能器多次充放油之后气侧压力下降导致的补能能力不足，相比单个蓄能器单独配气瓶的布置方式，集成撬块的气瓶组总容积更大，稳压效果更好，能够支撑蓄能器完成多次连续的补油动作，适合工况波动频繁的液压系统。

　　结构设计时，所有瓶体的安装垂直度都通过撬架的加工精度保证，支架上的卡箍安装位在焊接完成后统一做机加工，保证每个卡箍的中心在同一条竖直线上，避免瓶体安装后出现倾斜，导致活塞蓄能器内部的活塞偏磨，延长密封件的使用寿命。撬架的底部做了倾斜的导流槽，如果现场出现液压油泄漏或者冷凝水积聚，液体可以顺着导流槽流到撬块端部的排液口，不会积在撬架内部腐蚀底架和瓶体，日常巡检时也能通过排液口的液体情况判断是否存在泄漏。另外，撬块上预留了压力检测表的安装位和检修操作空间，日常检查气压、油压的时候，操作人员不需要爬到设备上方，站在撬块侧面就能完成读数，更换密封件或者充氮气的时候，也有足够的操作空间放置工具，不需要拆除周边的其他部件。很多现场使用零散蓄能器组的时候，经常因为安装间距不够，导致充氮工具接不上，或者检修时扳手转不开，这套结构在设计时就给每个瓶体的阀门接口预留了足够的操作空间，相邻瓶体之间的间距既考虑了紧凑性，也满足日常操作的空间需求，不会出现工具卡滞的问题。
