M4规格分体式叶片黄铜嵌件结构设计

　　在注塑件预埋紧固、薄壁壳体螺纹连接、低压流体管路快接等场景里，这类M4规格的分体式叶片黄铜嵌件是解决软质基材螺纹强度不足问题的核心零件，日常接触的家电外壳、小型气动元件壳体、卫浴塑料配件、消费电子内部安装柱里，都能见到这类嵌件的实际应用。不同于常规直纹滚花铜嵌件，这款采用分体叶片结构的设计，核心是解决嵌件与基材结合后受轴向拉力、周向扭矩时的防松脱问题，常规直纹嵌件在高低温循环工况下，因为塑料与黄铜的热膨胀系数差异，容易出现嵌件松转、被拔出的失效情况，而分体叶片的结构在注塑预埋时，熔融的塑料会充分填充叶片之间的间隙，冷却后形成多道轴向的咬合肋，同时叶片外沿的齿状结构会嵌入塑料基材内壁，形成周向的防转锁止，相比同规格直纹嵌件，抗扭拔力能提升40%以上。

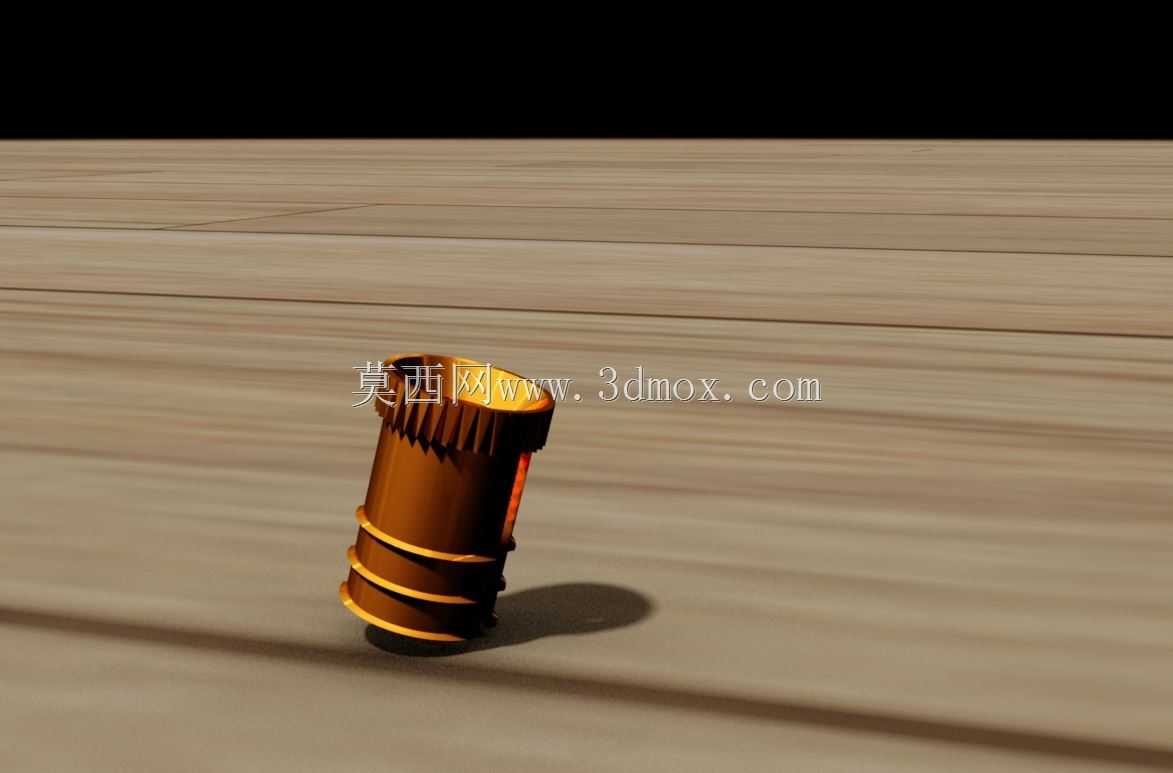

　　从结构设计逻辑来看，这款嵌件整体采用H59黄铜作为基材，兼顾切削加工性能与结构强度，内孔为标准M4内螺纹，螺纹精度满足6H公差要求，可适配常规M4规格的机牙螺丝，满足常规的零部件紧固需求。嵌件主体分为三段式结构，上端为带滚花的导入段，滚花采用斜纹设计，既可以在注塑时定位，也能在后续螺丝拧入时提供一定的防转阻尼；中段为分体式叶片结构，叶片沿圆周均匀分布，叶片之间预留了足够的塑料填充间隙，叶片外侧设计有微小的倒刺结构，在嵌件压入或者注塑预埋后，倒刺会卡入基材内部，避免轴向窜动；下端为导向段，做了小角度的倒角处理，方便嵌件在热熔压装时快速对准安装孔，不会刮伤塑料孔壁。

　　尺寸设计上，这款嵌件的整体外径控制在6.2mm，总长度为10mm，安装时需要在塑料基材上预制直径5.8mm的安装孔，热熔压装的温度控制在280-320摄氏度区间，压入速度保持在5mm/s，压装后嵌件上端面与基材表面的平面度公差控制在0.1mm以内，不会出现凸起或者凹陷影响后续装配。分体叶片的单片厚度为0.8mm，叶片之间的间隙宽度为1.2mm，这个尺寸是经过反复验证的，既保证了塑料填充时的流动性，不会出现缺胶导致的结合力不足，也避免了间隙过大导致嵌件自身结构强度下降，在承受M4螺丝最大拧紧扭矩1.2N·m时，叶片不会出现变形断裂的情况。

　　实际选型应用时，这类嵌件适合用在ABS、PC、PA66等常用工程塑料的基材上，针对PA加玻纤的材质，需要适当调整压装温度，避免玻纤被高温灼烧导致基材强度下降。不同于注塑时直接放入模具的预埋方式，这款嵌件也支持后续热熔压装的工艺，对于已经成型的塑料壳体，只需要预制对应尺寸的安装孔，通过热熔机就能快速完成嵌件的安装，工艺灵活性更高。在流体管路相关的应用场景里，黄铜材质的耐腐蚀性可以满足常规水气介质的使用要求，分体叶片与塑料基材结合后形成的密封结构，也能避免介质从嵌件与基材的结合缝隙渗漏，不需要额外增加密封圈就能满足IP54以上的防护要求。

　　建模过程中需要注意的细节点在于，分体叶片的根部做了R0.3的圆角过渡，避免应力集中导致叶片在受力时从根部断裂，内螺纹的入口处做了120度的导向倒角，方便螺丝快速对准拧入，不会出现螺纹错牙的情况。嵌件的外表面没有做额外的镀层处理，保留黄铜本身的材质特性，避免镀层在热熔过程中脱落污染塑料基材，同时黄铜本身的自润滑特性也能让螺丝拧入时更加顺畅，不会出现螺纹咬死的问题。在做装配仿真时，需要重点验证嵌件压装过程中塑料基材的形变情况，确保叶片周围的塑料填充均匀，没有出现局部应力过大导致的基材开裂问题，同时要验证螺丝拧入时嵌件的抗扭性能，确保在额定拧紧扭矩下嵌件不会出现跟转的情况。
