万向传动用男轭连接构件结构设计

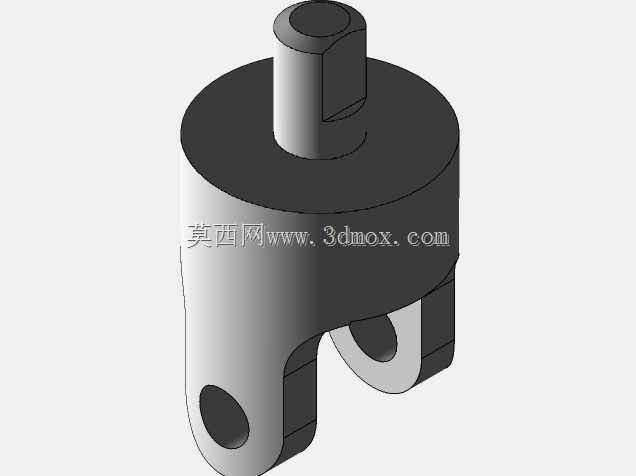

　　在各类需要补偿轴线偏移、传递旋转扭矩的机械传动场景中，这类叉形男轭构件是万向传动副里的核心组成部分，常见于工业设备传动轴系、农用机械动力传输结构、轻工设备进给传动链路，甚至部分小型专用作业车的转向传动段，承担着和配套女轭配合形成可角度偏转铰接点的作用，能在两轴存在一定夹角、工作中出现相对位移偏差时，持续稳定传递旋转力矩，避免刚性连接带来的轴系憋劲、轴承过载、键槽崩裂等故障。从结构设计逻辑来看，该构件整体采用同轴回转体加叉形铰接端的组合构型，上部的轴段是扭矩输入端，轴端加工出的扁方结构，是为了和配套的传动毂、联轴器或者带轮内孔的扁位配合，相比普通平键连接，这种扁方结构在小尺寸传动场景下能承受更大的冲击载荷，

　　也能避免键连接带来的应力集中问题，装配时直接插入对应配合孔即可完成周向固定，不需要额外加工键槽，降低了配合件的加工难度。下部的叉形开口结构是铰接配合端，两个叉臂上同轴加工的销孔，用来穿装铰接十字销或者连接销轴，和配套的女轭叉口形成铰接副，叉臂的厚度、销孔的孔径是根据额定传递扭矩核算的，要保证在最大冲击载荷下叉臂不会出现弯曲变形、销孔不会出现挤压溃缩，叉臂内侧的开口宽度要和配合件的端部厚度留0.1到0.2毫米的装配间隙，既保证铰接转动时不会出现卡滞，也不会因为间隙过大导致传动时出现冲击噪音。中间的圆柱主体是构件的承力基体，直径要大于上部轴段和下部叉臂的外接圆尺寸，一方面是作为装配时的轴向定位面，和配套的轴承内圈、轴套端面贴合，

　　确定整个构件在传动链里的轴向位置，另一方面也能提升整体的抗扭刚度，避免扭矩传递时基体出现扭转变形。从安装边界来看，上部轴段的直径要和配合件的内孔采用H7/k6的过渡配合，保证周向传动的精度，扁方的对边尺寸要比配合槽小0.05到0.1毫米，方便装配时顺利插入，同时不会出现周向窜动；下部叉臂的销孔同轴度要控制在0.02毫米以内，否则穿装销轴后会出现别劲现象，导致铰接转动阻力过大，加速销轴和孔壁的磨损；叉口的开口深度要保证铰接后两轴达到最大允许偏角时，配合件的端部不会和叉臂根部发生干涉，通常会在叉臂根部加工出小的倒角或者让位圆弧，避免应力集中的同时预留偏角空间。实际应用中，这类构件通常采用中碳钢锻造后调质处理，

　　表面硬度控制在HB220-250，兼顾芯部的韧性和表面的耐磨性，销孔位置可以根据载荷情况做局部高频淬火，提升孔壁的耐磨性能，延长铰接副的使用寿命。设计时还要考虑动平衡性能，因为这类构件大多用在旋转传动场景，整体的质心要尽量和回转轴线重合，叉形结构的两个臂要做到对称，重量差控制在允许范围内，避免高速旋转时出现离心振动，影响整个传动系的平稳性。和普通的刚性联轴器不同，这种男轭组成的万向铰接结构不需要两轴严格对中，能适应安装时的对中误差，也能补偿设备运行中因为机架变形、轴承游隙变化带来的轴线偏移，在很多安装空间受限、无法保证高精度对中的传动场景里，这种结构的可靠性远高于刚性连接结构。
