舒特托尔瓦斜向进料导流接料装置

　　在散料处理、粮食转运、建材加工、轻工生产的物料流转环节，这类斜向导流接料结构常被布置在上下游设备的衔接点位，解决不同高度、不同角度设备间的物料转接落差问题，避免物料直落造成的飞溅、卡滞、设备冲击损伤。日常生产里，很多生产线的设备排布受车间空间、原有设备布局限制，无法做到进出料口完全同轴对齐，直上直下的常规料斗无法适配错位的接口，这类带斜向延伸导流段的接料结构就成了衔接环节的核心部件，既可以承接上方设备落下的散状物料，也能通过斜向段的导向，把物料平稳导入下方或侧方的接料设备入口，减少物料转接过程中的撒漏，降低现场清理的工作量。

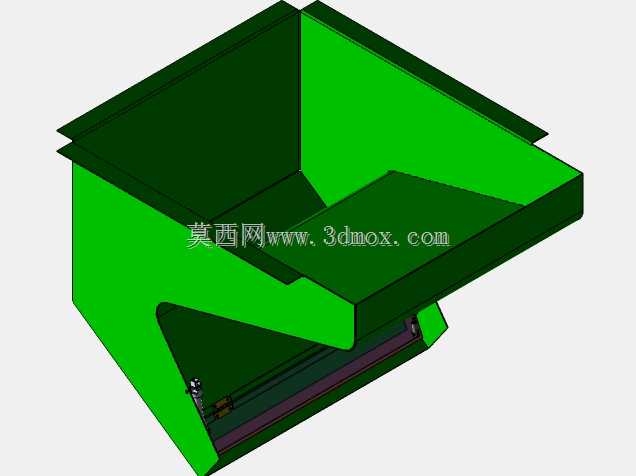

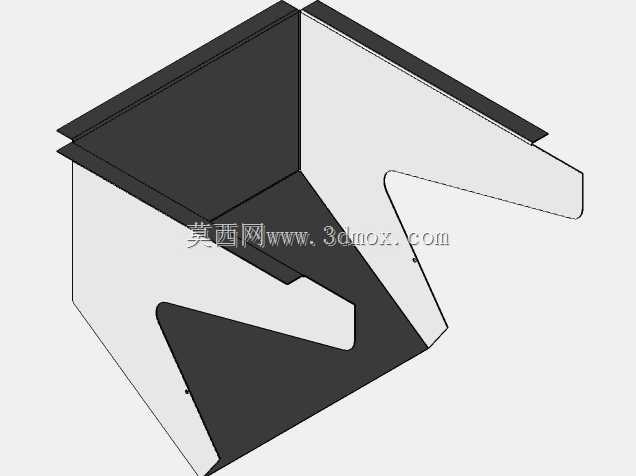

　　从结构功能来看，这个装置主体采用敞口接料+斜向导流的组合结构，上方的大尺寸敞口边做了外翻折边设计，一方面可以提升敞口边缘的结构刚度，避免长期受物料冲击出现边缘变形，另一方面折边结构可以直接作为安装搭接面，和上方出料设备的出料口法兰或者溜管末端配合，不需要额外做复杂的连接法兰，安装时直接通过压块或者螺栓把折边固定在上方设备的出料端即可，能适配一定范围内的安装位置偏差，降低现场安装的对位难度。主体的斜向段做了平滑的过渡曲面，没有突兀的直角转角，物料在滑落过程中不会在转角处出现积料堵料的问题，斜壁的倾斜角度经过匹配常规散料的安息角设计，对于粮食、塑料粒子、粉状建材、小尺寸五金件这类常见散料，都能依靠自重顺利滑落，不会出现物料粘壁滞留的情况。

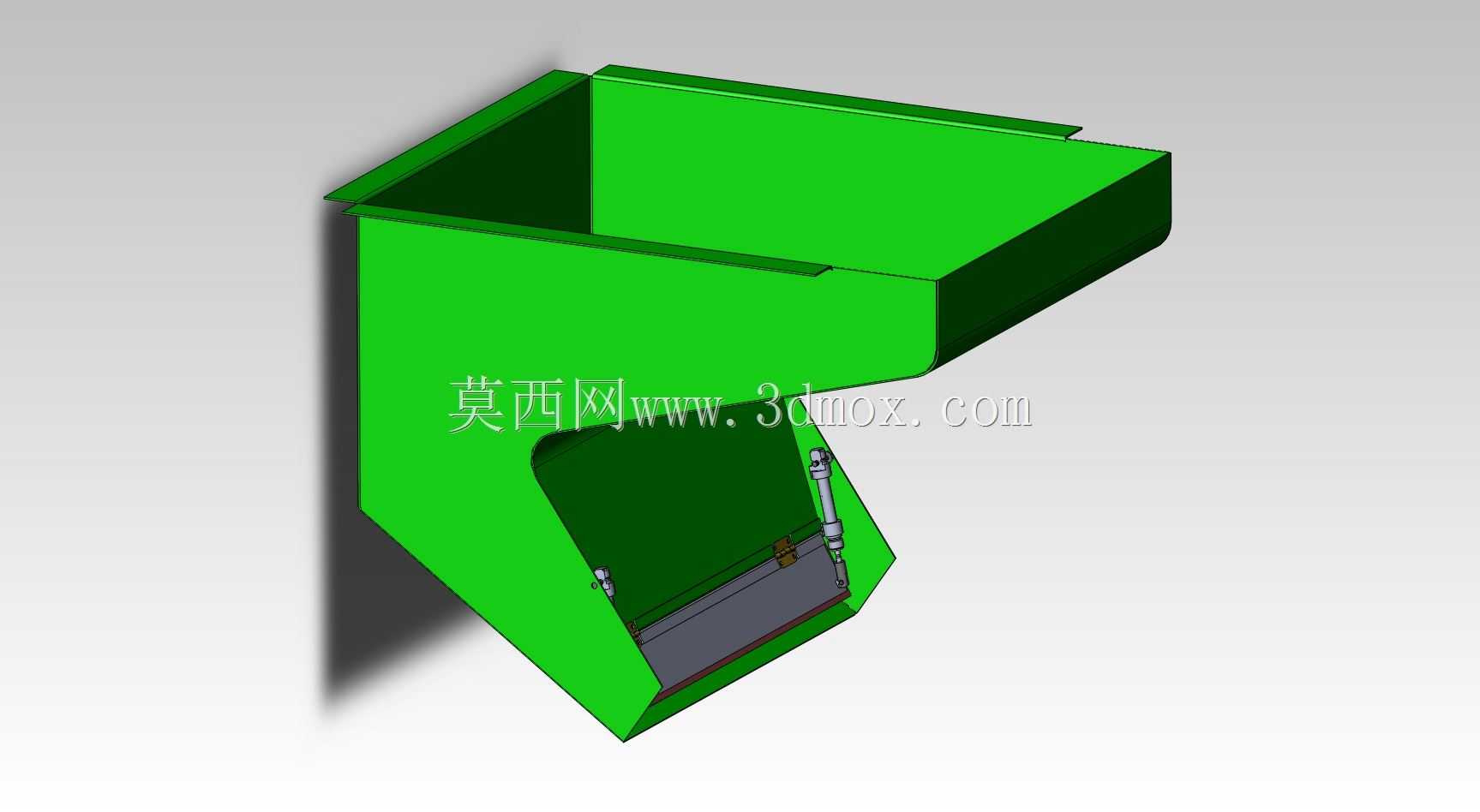

　　装置下部设置了带铰接结构的可开启检修门，门体通过侧边的支撑气杆实现开合支撑，日常生产时检修门处于关闭状态，和主体结构配合形成封闭的导流通道，避免物料滑落过程中产生的粉尘外溢；当设备出现卡料、或者需要清理通道内残留的杂物时，不需要拆卸整个接料装置，直接打开下部的检修门就能进入通道内部处理故障，气杆支撑结构可以让检修门在开启状态下保持固定，不会因为自重下落造成检修安全隐患，检修门和主体接触的位置做了贴合面设计，关闭后可以减少细粉状物料的泄漏。

　　设计过程中首先要匹配上下游设备的接口尺寸，上方接料敞口的尺寸要比上方出料口的最大出料范围宽出10%左右，保证物料下落时不会因为出料偏差落到接料装置外面；斜向导流段的出口尺寸要和下方接料设备的入口尺寸匹配，出口的朝向要对准下方设备的进料中心，避免物料偏载造成下游设备的进料不均。结构壁厚的选择要根据输送物料的磨琢性调整，如果是输送粮食、塑料粒子这类磨琢性小的物料，采用普通薄钢板折弯焊接即可满足刚度要求；如果是输送砂石、矿粉这类磨琢性强的物料，就需要在斜向导流面增加耐磨衬板，或者适当增加主体壁厚，延长装置的使用寿命。

　　安装边界方面，这个装置的固定点位主要分布在上方敞口的折边位置，安装时需要保证上方折边的水平度偏差不超过千分之三，避免因为装置倾斜造成物料在单侧堆积；装置整体的悬空长度要和支撑结构的承载能力匹配，如果斜向段的延伸长度超过1.2米，需要在斜向段的下部增加辅助支撑脚，把部分载荷传递到附近的设备机架或者地面支架上，避免长期受物料载荷和自重影响出现结构变形。装置和上下游设备连接时，要在衔接缝隙处添加密封胶条，尤其是输送粉状物料的场景，密封结构可以大幅减少现场的粉尘溢出，改善车间生产环境。另外在设计时还要预留观察窗的安装位置，或者直接在斜壁上开设透明观察口，方便生产运行时直接观察内部的物料流动状态，不用打开检修门就能判断是否存在堵料问题，提升日常巡检的效率。

　　这类接料导流结构看似简单，实际在生产线的物料转接环节起到非常关键的作用，很多生产线出现的撒料、堵料、粉尘溢出问题，往往都是因为转接处的接料结构设计不合理导致的，在建模设计时需要结合实际输送的物料特性、现场的安装空间、上下游设备的接口参数做针对性调整，不能直接套用通用料斗的结构参数，否则很容易在实际使用中出现各种问题。
