Z型弯折单孔安装支撑固定支架结构

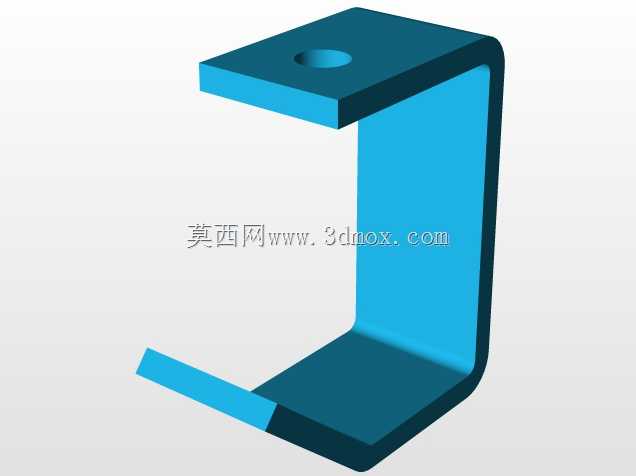

　　做设备结构布局的时候，这类Z型弯折的支架往往是解决空间错位安装最顺手的小零件，很多时候机架上两个待连接的部件不在同一安装平面，差着一段垂直距离，又不想额外加垫高块或者调整整体安装位，用这种一体弯折的支架就能直接把安装面的高差给补平，省掉多零件拼接带来的累积误差，也减少装配时的紧固件数量。从结构形态上看，它是通过两次90度同向弯折形成三段式结构，上下两个平行的安装段分别朝向相反方向伸出，中间的竖直段承担主要的承重传力作用，上端的安装平面上预留了一个圆形安装孔，这个孔的位置是经过受力校核的，刚好落在竖直段的正上方投影范围内，安装锁紧之后，载荷可以直接顺着竖直段向下传递，不会在弯折处产生额外的扭转力矩，避免长期受载后弯折角出现应力开裂或者形变。

　　实际应用场景里，这类支架的使用范围非常广，小到自动化设备上的传感器安装、小型气动元件的固定，大到电气柜内的走线槽支撑、设备外罩板的连接固定，甚至是轻型输送线侧边的导条安装座，都能看到这类结构的身影。设计这类支架的时候，首先要确定的就是上下安装面的垂直高差，这个尺寸直接决定中间竖直段的长度，要根据实际安装空间的避让需求来定，不能太长避免竖直段受载后出现挠度变形，也不能太短导致安装时工具没有操作空间。然后是上下两个安装段的伸出长度，上端带孔的那段伸出长度要匹配紧固件的安装尺寸，保证螺栓或者螺钉能顺利穿入，下端的安装段长度要根据固定面的大小来调整，保证固定之后整个支架的稳定性，不会出现侧翻的情况。

　　弯折处的圆角处理是这类钣金支架设计里不能忽略的细节，不能直接做成直角死折，一方面是钣金加工的时候直角弯折会导致弯折处材料应力集中，容易出现开裂，另一方面安装的时候直角边缘也容易划伤操作人员或者线缆，所以要根据板材的厚度预留合适的弯折内R角，一般取板材厚度的0.5到1倍就比较合适，既不影响安装面的平面度，也能保证弯折处的结构强度。板材厚度的选择要根据实际承重来定，如果是固定小型传感器这类轻载场景，1.5到2毫米的冷轧钢板就足够，如果是承托稍重的阀类或者小型动力部件，就要选3毫米以上的板材，必要的时候还可以在竖直段上压加强筋，提升整体的抗形变能力。

　　安装边界这块，上端的安装孔一般设计成光孔就可以，适合用螺栓穿过配合螺母锁紧，或者直接在孔位攻丝，用来拧入螺钉固定上方的部件，孔的直径要比所选紧固件的公称直径大0.2到0.5毫米，留出一定的安装调整余量，避免加工误差导致紧固件穿不进去。下端的安装面可以根据固定需求设计成单孔或者双孔，图里的结构下端虽然没有显示孔位，但实际使用的时候一般会预留两个安装孔，形成两点固定，防止支架绕单个安装点转动。整个支架的外形没有多余的突出结构，所有外露的边缘都要做去毛刺处理，安装之后不会和周边的运动部件产生干涉，在紧凑的设备内部空间里，这种一体化的支架比分体拼接的支撑结构占用空间更小，装配效率也更高，不需要在装配现场配焊或者打磨，直接用紧固件就能完成固定，后期维护拆卸也很方便。

　　从受力角度分析，这类支架承受的载荷主要是垂直方向的静载荷，设计的时候要校核弯折处的弯曲应力，保证在额定载荷下，弯折处的应力值低于材料的许用应力，避免长期使用后出现塑性变形。如果是用在有振动的设备上，比如冲床周边的辅助安装支架，还要考虑紧固件的防松问题，可以在安装的时候加弹簧垫圈或者防松螺母，避免长期振动导致支架松动移位。表面处理一般根据使用环境来选，普通室内设备用喷漆或者喷塑就可以，有防锈需求的场景可以做镀锌或者达克罗处理，提升耐腐蚀能力，延长使用寿命。很多新手设计这类支架的时候容易忽略安装工具的操作空间，把安装孔设计得太靠近弯折处，导致拧紧螺栓的时候套筒或者扳手放不进去，实际建模的时候就要模拟工具的操作路径，预留足够的操作空间，避免加工出来的零件没法顺利装配。
