手动式夹钳夹紧组件装配结构

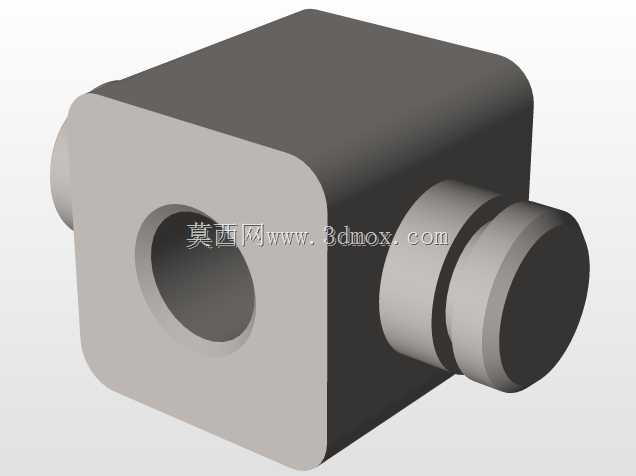

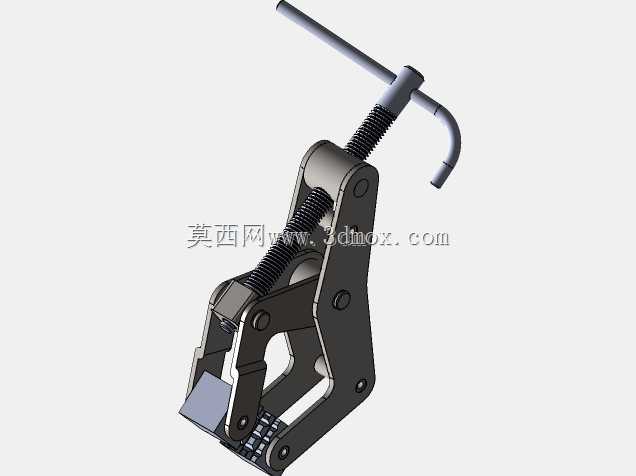

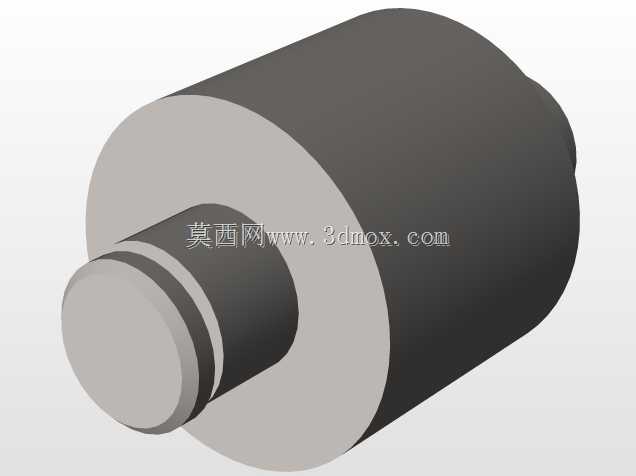

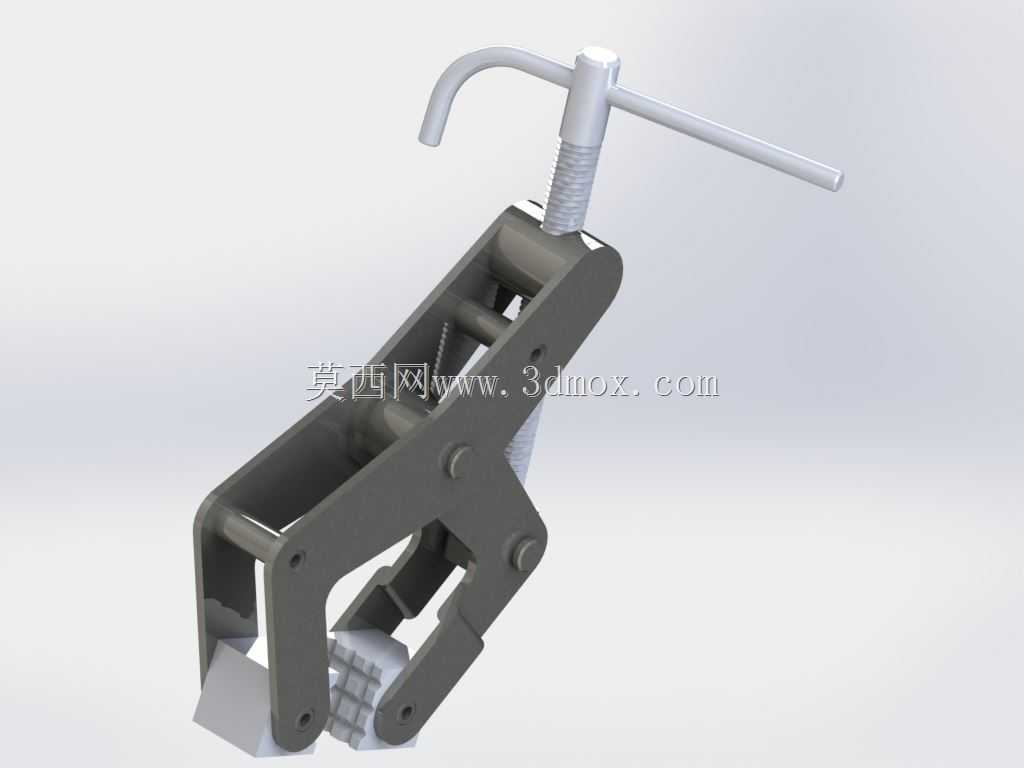

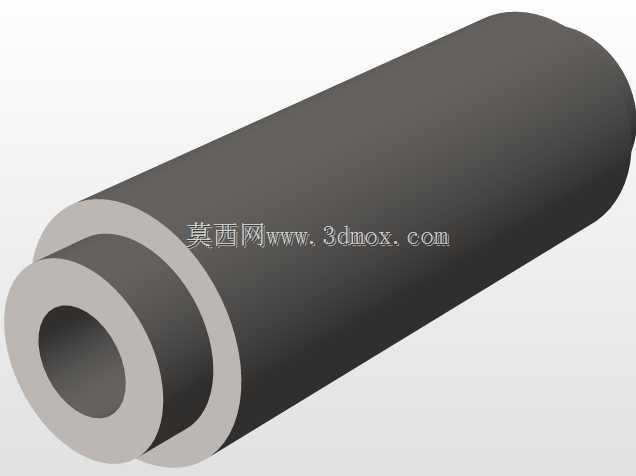

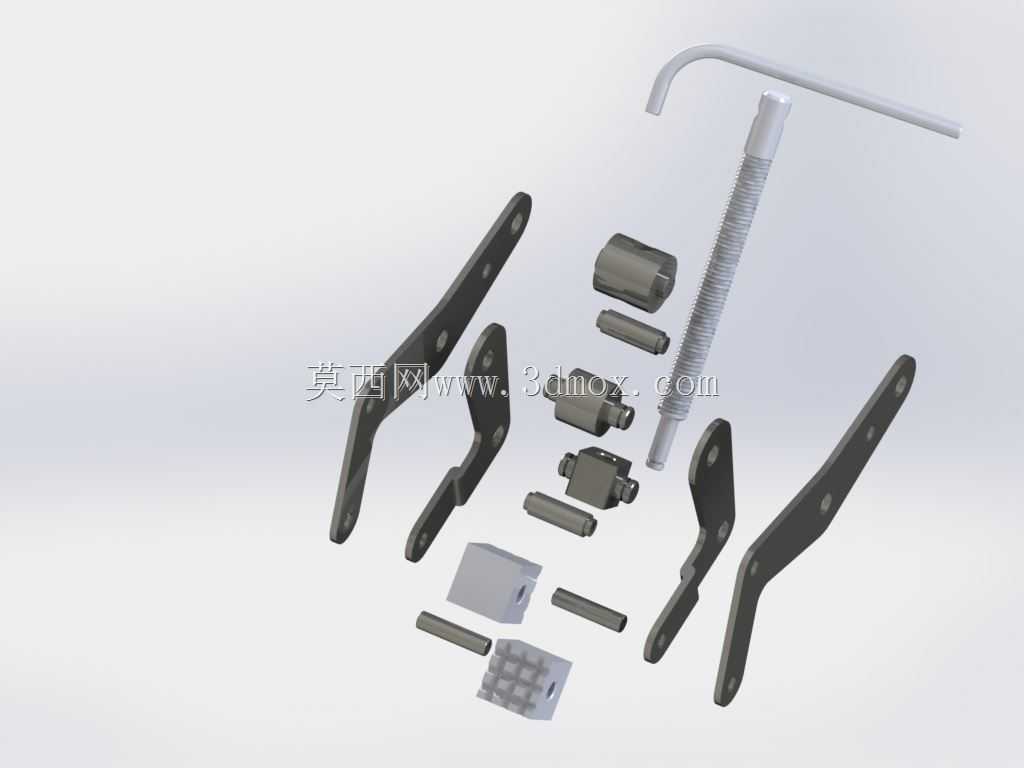

　　这套手动夹钳夹紧组件，是面向小批量零件加工、工位临时装夹、工装辅助定位场景开发的纯机械结构，整套组件无额外气动、液压动力接入需求，完全依靠手动操作完成夹紧与松脱动作，适配钻床工位工件固定、装配工序零件对位、焊接工装临时压紧等多种离散制造场景的装夹需求。从结构组成来看，整套组件包含对称布置的两组夹臂、传动丝杆、调节螺母、导向销、压块以及配套的内六角操作扳手，所有零件均采用模块化拆分设计，单个零件损坏后可单独替换，无需整体报废，能有效降低工装维护的物料成本。夹臂采用长条形带安装孔的板式结构，臂身的多个等距安装孔可适配不同厚度工件的装夹跨度调整，调整时只需改变销轴在臂身孔位的固定位置，即可快速调整夹紧开口范围，无需额外加工适配零件。

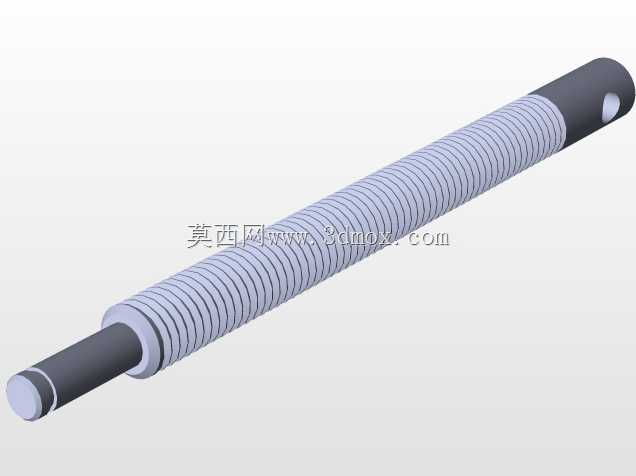

　　传动部分采用梯形螺纹丝杆结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，且具备良好的自锁性能，夹紧到位后不会因为加工过程中的振动出现松脱退牙的问题，能持续保持稳定的夹紧力。丝杆端部配套的浮动压块，可在夹紧时自适应贴合工件表面，即使工件被压面存在小幅角度偏差，压块也能自动调整贴合角度，避免局部点接触导致的工件压痕、夹紧力不足问题。导向销与配套的导向孔采用小间隙配合设计，夹臂开合过程中沿导向销做直线轨迹运动，不会出现偏摆错位，保证两侧夹臂的运动同步性，避免夹紧时工件出现偏移错位。整套组件的安装边界可根据使用场景灵活调整，夹臂尾部的固定孔可通过螺栓直接固定在工装台、机床工作台面或者专用工装基板上，

　　固定孔的孔位公差按照IT7级精度设计，与标准M8螺栓适配，安装时无需二次扩孔修正。从设计思路上，这套结构优先考虑了手动操作的便捷性，配套的L型内六角扳手可直接插在丝杆端部的操作孔内，操作时无需额外寻找工具，短力臂端可用于快速开合调整夹口大小，长力臂端可用于最终夹紧时的力臂放大，操作人员只需施加较小的手部力量，即可在压块端产生足够的夹紧力，适配大部分金属、非金属零件的装夹力需求，不会因为夹紧力过小导致工件飞脱，也不会因为夹紧力过大导致薄壁工件变形。在实际车间使用场景中，这类手动夹钳常被布置在钳工台的辅助工位，用于小型零件的钻孔、攻丝、打磨工序的固定，也会被集成到简易焊接工装上，用于薄钢板拼接时的对齐压紧，相比大型气动夹具，

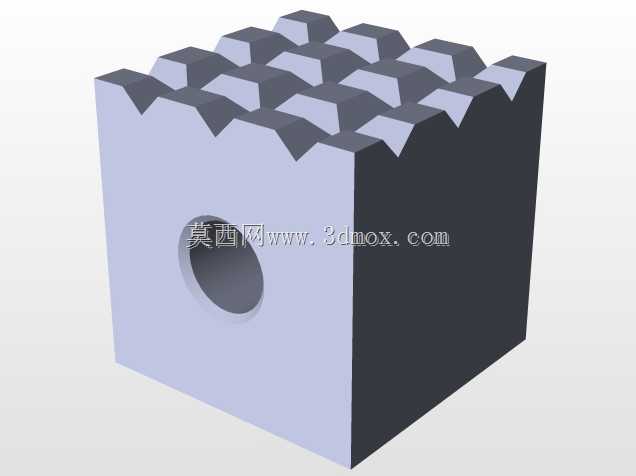

　　这套结构的占用空间更小，安装位置不受气源管路布置的限制，可根据生产需求随时挪动安装位置，适配多品种小批量生产的柔性化需求。结构中所有受力零件的材质均按照45号钢调质处理设计，夹臂表面做发黑防锈处理，丝杆表面做淬火处理提高螺纹耐磨性，导向销采用轴承钢材质加工，保证反复开合操作下的磨损量控制在合理范围内，整套结构的正常使用寿命可达万次以上的夹紧循环，无需频繁更换易损件。在装配逻辑上，整套组件采用完全可拆的连接方式，所有销轴、螺母均为标准件，维护时只需使用常规内六角扳手即可完成全部分解与重组，无需专用拆装工具，车间一线操作人员即可自行完成维护调整，无需等待专业维修人员到场。夹臂的外形采用流线型切边设计，臂身边缘做倒角处理，避免操作过程中尖锐边角划伤操作人员，符合车间工装的安全设计要求。压块的接触端面可根据被夹工件的材质更换不同材质的垫块，比如夹持铜、铝等软质金属时可更换尼龙垫块，避免夹伤工件表面，夹持硬质钢材时可更换带防滑齿的钢制压块，进一步提升夹紧可靠性。
