轻量化管式摩托车车架结构三维设计

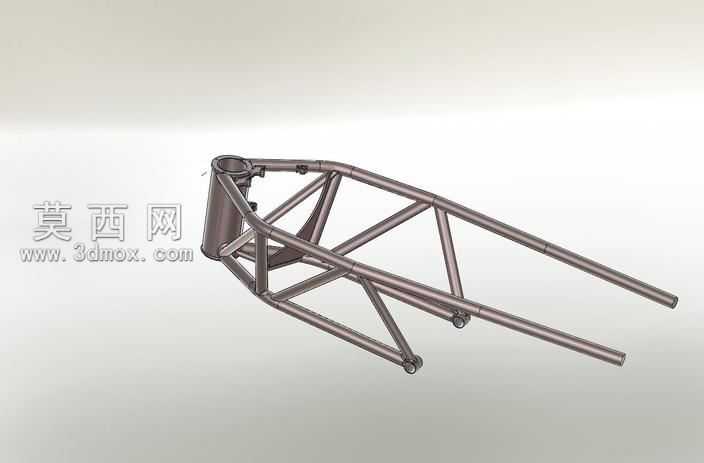

本作品为摩托车承载核心车架的三维结构设计，采用经典管式桁架布局完成整体建模，建模过程中以实际摩托骑行的承载需求为核心逻辑，先完成车头立管、主梁、后摇臂安装位、座椅支撑段等关键安装点位的空间坐标定位，再通过不同管径的金属管材完成各点位之间的连接桁架搭建，每一段管材的走向、倾斜角度都经过受力逻辑推演，避免出现应力集中的锐角连接结构，同时兼顾整体轻量化的设计目标。建模阶段严格遵循管材类零件的建模规范，先绘制各段管材的中心路径草图，再通过扫描特征生成空心管材实体，对管材之间的相贯连接位置做了贴合实际焊接工艺的过渡处理，还原了真实管材焊接时的相贯线形态，没有出现生硬的实体穿插错误。材质渲染阶段为车架赋予了哑光深灰金属材质，模拟真实摩托车架常用的冷轧钢管经过表面喷塑处理的质感，调整材质的金属度、粗糙度参数，让金属表面呈现出细腻的漫反射效果，同时在渲染场景中添加柔和的环境光与定向补光，清晰呈现出桁架结构的空间层次与管材的圆柱轮廓，避免结构之间出现光影混淆。结构设计上，车头立管位置采用加厚管材与多段斜向支撑管连接，承受转向过程中的复杂载荷；两根平行的主纵梁从车头位置向后延伸，作为车架的核心承载梁，承担动力总成、骑乘人员的主要重量；主纵梁之间布置多组交叉斜撑，形成稳定的三角形桁架结构，大幅提升车架整体的抗扭刚度，避免骑行过程中车架出现形变；后段的尾梁采用渐细管材设计，在满足尾部座椅、后挡泥板安装强度的前提下尽可能降低尾部重量，优化整车的重量分配。设计过程中预留了发动机安装吊耳、后减震器安装位、脚踏固定点等标准安装接口，所有安装点位的位置都参考通用摩托车型的尺寸规范，确保各配套部件能够完成适配装配，整体结构在保证结构强度的前提下尽可能减少冗余管材的使用，实现强度与重量的平衡，可用于摩托车结构教学、改装方案参考、虚拟样机搭建等场景。
