带法兰安装位空心主轴毂结构设计

　　在常规传动系统的轴系布局里，这类带法兰结构的主轴毂往往承担着轴端定位、扭矩传递以及外接部件安装基准的多重作用，区别于普通光轴毂的直筒结构，法兰盘的加入让整个零件的安装适配性提升了一个层级。从实际应用场景来看，这类零件常见于中小型设备的主轴输出端，比如小型输送设备的动力输出轴端、专用机床的辅助主轴安装位、或是自动化生产线里的旋转工位连接部位，它不需要像重型主轴毂那样承担极大的冲击载荷，但对安装定位的精度、连接的可靠性有比较明确的要求。

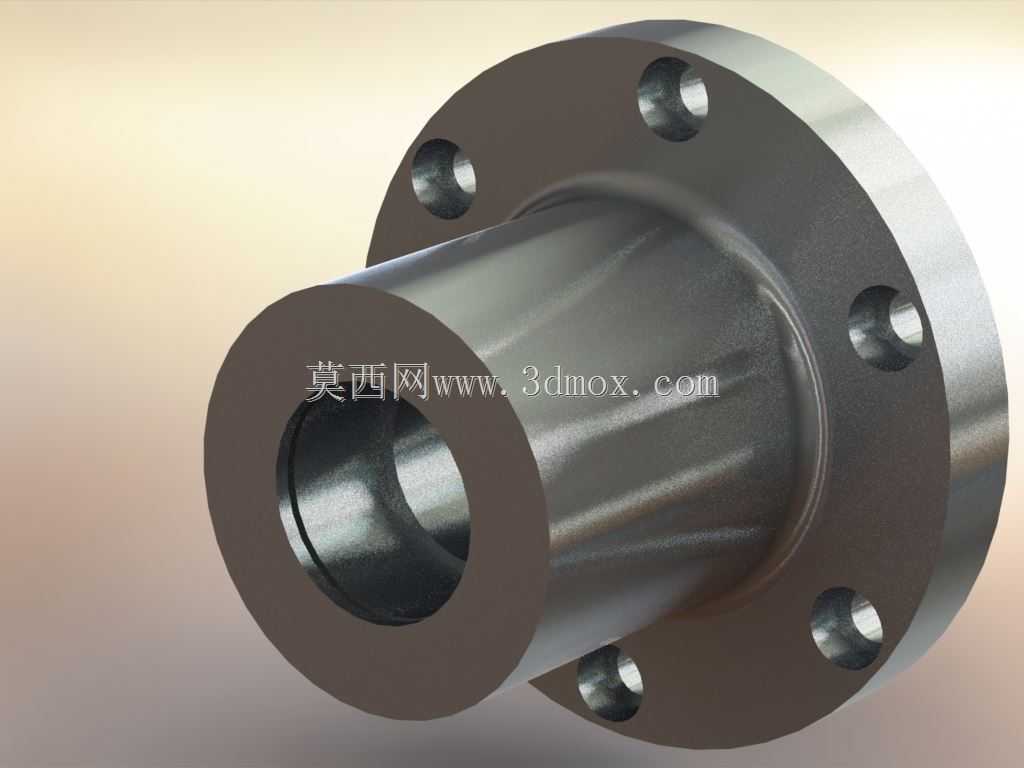

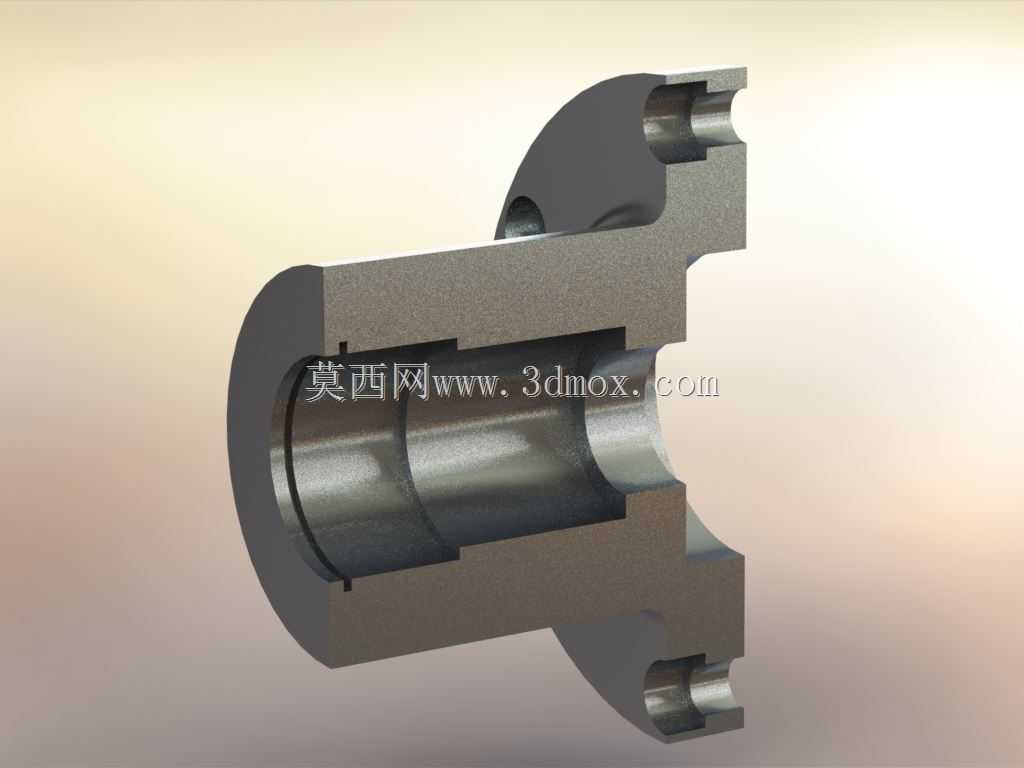

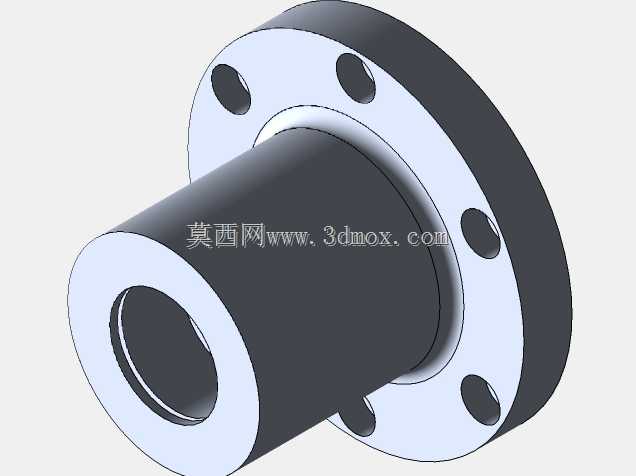

　　从结构设计的思路来看，整个零件采用一体化加工的结构逻辑，主体为空心圆筒结构，内壁的通孔一方面是为了穿过穿线、或是容纳芯轴穿过，另一方面也能在保证整体刚性的前提下降低零件自重，减少转动过程中的惯量，对于需要频繁启停的旋转工位来说，更低的转动惯量能有效降低驱动端的负载冲击。圆筒一端延伸出的圆形法兰盘，是整个零件的安装基准面，法兰盘上均匀分布的六个安装通孔，采用等角度圆周排布的设计，这种排布方式能让螺栓锁紧时的压紧力均匀分布在法兰结合面上，避免出现局部应力集中导致的法兰变形，同时六个安装位的设计也比三孔、四孔结构的抗剪切能力更强，能承受更大的径向扭矩载荷，在传递扭矩时不会因为单个螺栓受力过大出现剪切断裂的风险。

　　从安装边界的角度来说，设计时需要明确几个核心尺寸的配合公差：首先是圆筒部分的外径，这个尺寸往往是和外接旋转件的内孔配合，一般采用过渡配合的公差带，保证装配后不会出现径向窜动；其次是法兰盘的端面平面度，这个面是安装贴合的基准，平面度公差需要控制在合理范围内，否则锁紧后会导致整个主轴毂出现偏斜，转动时产生径向跳动；法兰上的安装孔采用通孔设计，孔径比配套螺栓大0.5到1毫米，方便安装时调整对位，降低装配难度。另外，圆筒和法兰连接的根部做了小圆弧过渡处理，这个细节很容易被忽略，但实际加工和使用中，直角根部很容易因为应力集中出现开裂，尤其是在承受交变扭矩的场景下，圆弧过渡能有效分散应力，提升零件的疲劳强度。

　　从功能特性上看，这种结构的主轴毂不需要额外的定位轴肩，法兰端面直接和设备的安装面贴合，靠螺栓锁紧就能实现轴向定位，相比传统的轴套加键连接的方式，它的集成度更高，减少了装配时的零件数量，也降低了多个零件配合带来的累积误差。内壁的空心结构除了减重和穿线的作用，也可以根据实际使用需求加工键槽，用来和内部穿过的芯轴实现周向固定，传递扭矩；如果不需要穿过芯轴，也可以在空心内壁加工内螺纹，用来安装端盖或是其他轴向固定的零件，适配性比较灵活。

　　在实际选型和建模的时候，需要注意法兰盘的厚度要和整体长度匹配，法兰过薄会导致锁紧时法兰变形，过厚则会增加不必要的重量和材料成本；圆筒部分的长度则要根据外接部件的安装宽度来确定，要保证外接部件安装后不会出现悬臂过长的问题，避免转动时出现振颤。另外，法兰外圆和圆筒外圆的同轴度公差是整个零件的核心形位公差，这个公差直接决定了零件转动时的跳动量，如果同轴度超差，哪怕安装精度再高，转动时也会出现偏心，轻则产生振动噪音，重则导致连接的部件过早磨损。这类零件的材质一般选用45号钢调质处理，既能保证足够的强度和韧性，加工难度也不高，对于有防腐需求的场景，也可以选用不锈钢材质，但相应的成本会有所提升。整体结构没有复杂的曲面特征，加工时可以采用棒料一次车削成型，法兰上的安装孔可以采用钻模加工保证位置精度，加工工艺性较好，适合批量生产。
