U型铰接连接轭机械结构设计

　　这类U型铰接轭件在各类需要实现摆动传动、力的转向传递的机械结构中应用十分广泛，从农用机械的悬挂连杆机构，到轻工设备的摆臂传动单元，再到小型工程机械的操纵连杆组，都能见到这类零件的身影。它的核心作用是作为两个做相对摆动运动部件之间的连接载体，既能够传递轴向的拉压力，又可以预留出足够的摆动间隙，避免连杆运动过程中出现卡滞、别劲的问题，是铰接传动链路里不可或缺的基础受力零件。

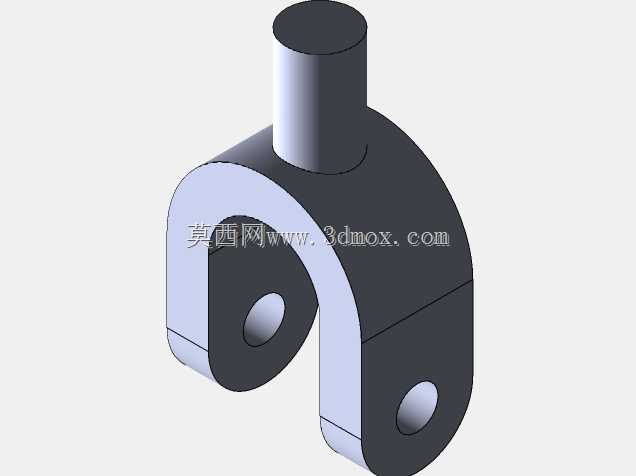

　　从结构设计逻辑来看，这个零件采用了上部单圆柱安装柄、下部U型叉体带同轴销孔的经典布局，上部的圆柱柄是用来和主动端或者固定端的安装孔做配合，通常会采用过渡配合或者小间隙配合，装配后可以根据实际需求选择焊接、顶丝锁紧或者穿销固定的方式完成定位，保证柄部和安装基座之间没有相对窜动。下部的U型叉体两个支臂上加工有同轴的通孔，这两个孔的同轴度是整个零件加工精度的核心指标，如果同轴度超差，装配连接销之后就会出现销子别劲、摆动阻力大的问题，长期往复摆动下还会造成销孔偏磨，缩短整个铰接副的使用寿命。

　　设计这类零件的时候，首先要根据整套连杆机构的最大传递载荷来确定各部分的尺寸边界：上部圆柱柄的直径需要满足压杆稳定和抗剪切强度要求，要保证在最大拉压载荷下不会出现杆部变形、断裂的问题；U型叉体的两个支臂厚度要匹配销孔的承压能力，避免销孔处受到挤压后出现支臂张开变形；两个支臂之间的开档尺寸要比被连接的连杆端部厚度大0.2-0.5mm，既不能留太大间隙造成传动过程中横向窜动，也不能间隙过小导致装配时连杆无法卡入，甚至运动过程中出现摩擦卡滞。销孔的直径选择要和连接销的抗剪强度匹配，通常连接销的抗剪安全系数要取到2.5以上，对应销孔的壁厚也要满足挤压强度要求，避免长期载荷下销孔出现椭圆化变形。

　　在实际选型应用的时候，要注意这个零件的安装边界：上部圆柱柄的插入深度要和安装基座的孔深匹配，不能出现柄部插不到位导致固定不牢的问题，也不能柄部过长顶到安装孔底部造成装配间隙；下部U型叉的开口方向要和连杆的摆动平面保持一致，如果安装时叉体方向偏斜，会直接导致连杆摆动行程受限，甚至在运动过程中出现结构干涉。另外两个销孔的轴线要和上部圆柱柄的轴线保持垂直，垂直度公差通常要控制在0.05mm以内，否则会造成连接销装配后倾斜，使得铰接副的转动阻力大幅上升，磨损速度加快。

　　从受力特性来看，这个零件在工作过程中主要承受的是来自连杆的交变拉压载荷，同时在摆动过程中销孔位置会承受持续的挤压摩擦力，所以在选材的时候通常会选用中碳钢进行调质处理，获得足够的强度和韧性，销孔位置如果是重载应用场景，还可以做表面淬火处理，提升孔壁的耐磨性能，延长铰接副的维护周期。建模过程中要注意在U型叉体和上部圆柱柄的衔接位置做合理的圆角过渡，避免直角衔接造成应力集中，在交变载荷下出现疲劳断裂的问题，圆角半径通常取壁厚的0.2-0.3倍，既不会造成应力集中，也不会因为圆角过大影响相邻零件的装配空间。

　　这类铰接轭件的结构看似简单，但每一处尺寸的确定都和实际工况的载荷、运动行程、安装空间紧密相关，没有通用的固定尺寸，所有参数都要围绕具体的应用场景做匹配调整。比如在操纵机构里使用的轭件，因为传递的载荷较小，可以适当缩小各部分的结构尺寸，让整体结构更紧凑；而在传动悬挂系统里使用的轭件，因为承受的冲击载荷较大，就需要适当加大各部分的壁厚，提升销孔和柄部的尺寸，保证足够的安全系数。装配完成后要检查铰接位置的摆动灵活性，保证连接销穿入后，被连接的连杆可以在设计的摆动角度范围内自由转动，没有卡滞、松旷的问题，同时要在销孔位置预留润滑通道，方便定期加注润滑脂，降低铰接副的磨损速度。
